Sony DXC-970MD - リモー ト コ ン ト ロールユニッ トRm-C950 の接続

24
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
1
2

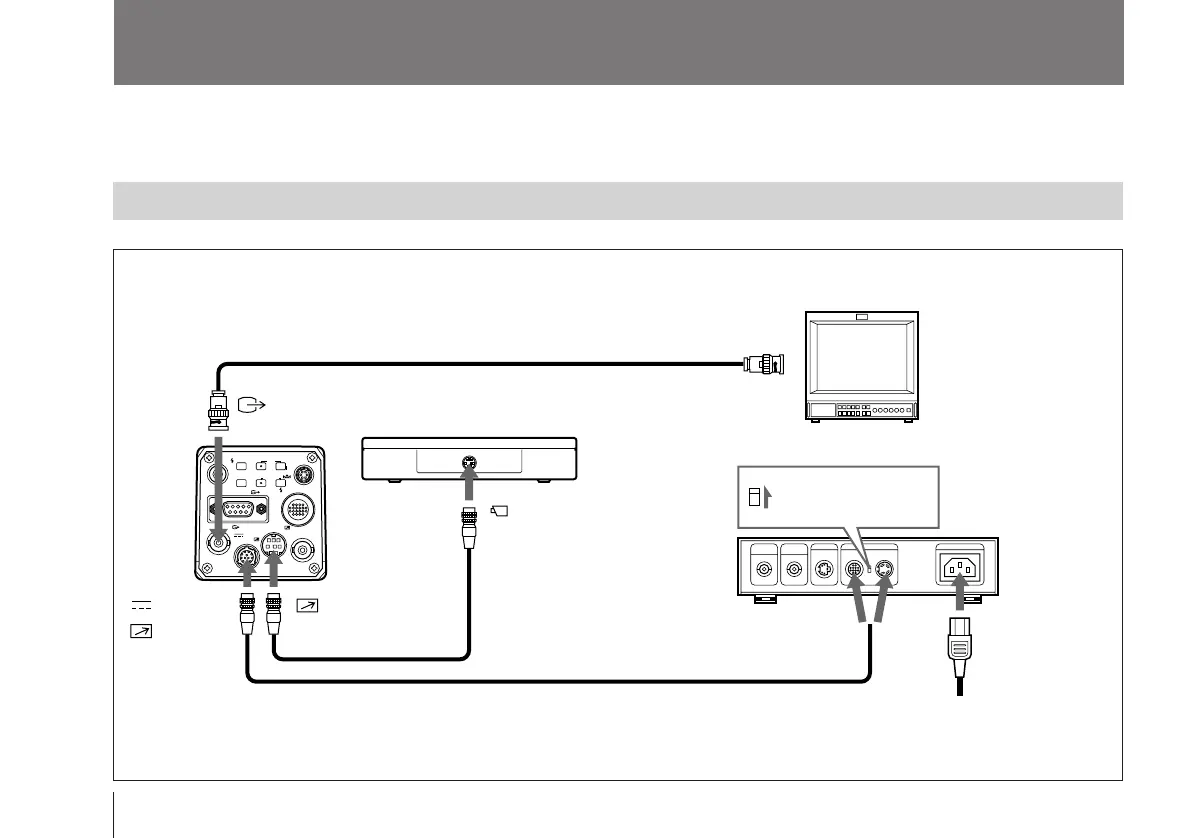

リモートコントロールユニットの接続
本機にリモートコントロールユニットRM-C950またはRM-930を接
続することができます。
REMOTE
本機
75Ω同軸ケーブル
MODEスイッチを
「1」の位置に
カメラアダプター
CMA-D2MD
CCDCケーブルの場合：CAMERA（4ピン）
CCMCケーブルの場合：CAMERA（12ピン）
CCDC-5/10/25/50A/100Aケーブル
または
CCMC-12P02/05/10/25ケーブル
接続ケーブル
（RM-C950に付属）
リモートコントロールユニット
RM-C950
VIDEOOUT
ビデオモニター、VTRなど
映像入力端子
DCIN/
REMOTE
CAMERA
リモートコントロールユニット
RM-C950
の接続
電源コード
