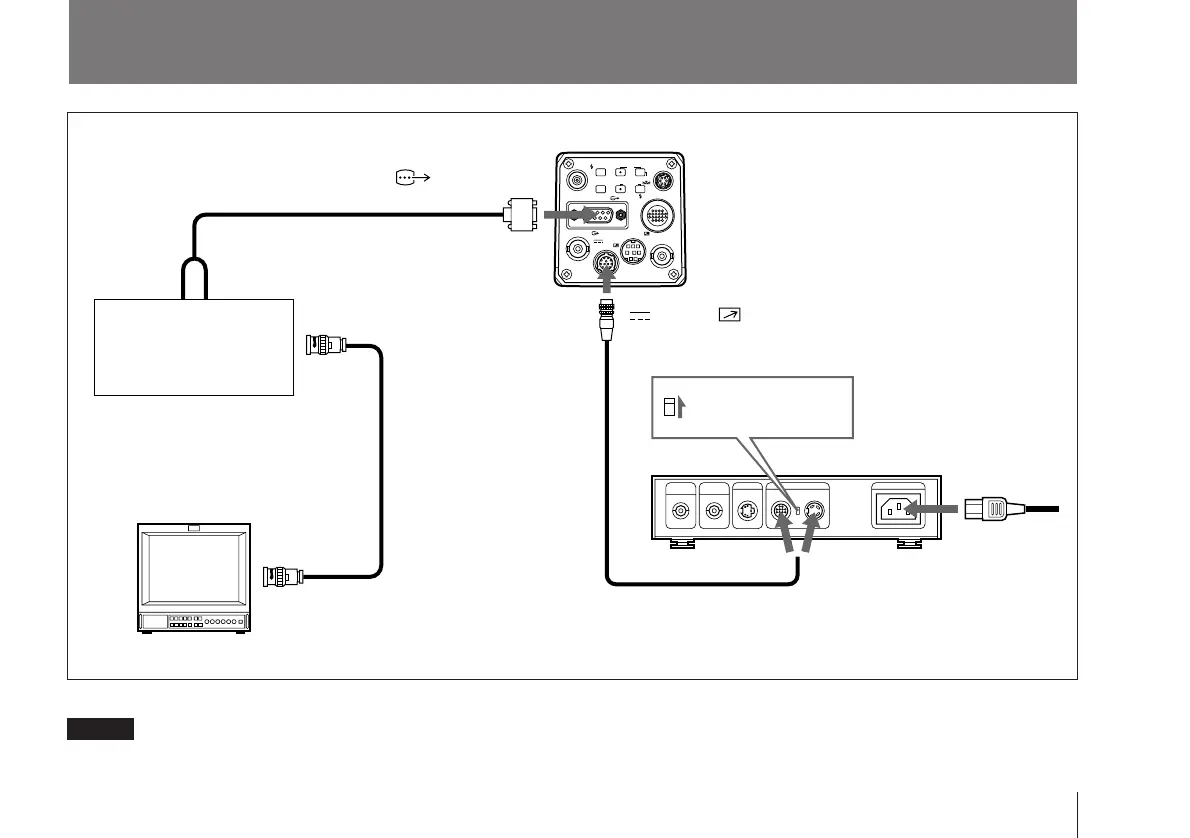

長時間露光の撮影をするときの接続
電子シャッター
long exp
時で長時間露光の撮影をするときのシステム
本機
RGB/SYNC
DCIN/ REMOTE
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
1
2
MODEスイッチを
「1」の位置に
カメラアダプター
CMA-D2MD
CAMERA
（4ピンまたは12ピン）
電源コード
CCDC-5/10/25/50A/100Aケーブル
または
CCMC-12P02/05/10/25ケーブル
ビデオモニター、VTRなど
映像入力端子
画像処理装置または
フレームメモリー
（MPU-F100Aなど）
映像出力端子
カメラケーブル
CCMC-9DSMNケーブル
映像入力端子
外部コント
ロール端子
ご注意
• 長時間露光でご使用の場合は、本機のメニュー画面にて、
sync/w.enをw.enに（39ページ参照）
Gsyncをonに（RGB出力を使うとき）（43ページ参照）
に設定してください。
