Sony DXC-970MD - Rgb 入力端子または S 映像入力端子を持つ機器の 接続

22
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
1
2





RGB
入力端子または
S
映像入力端子を持つ機器の接続
または
RGB/SYNC

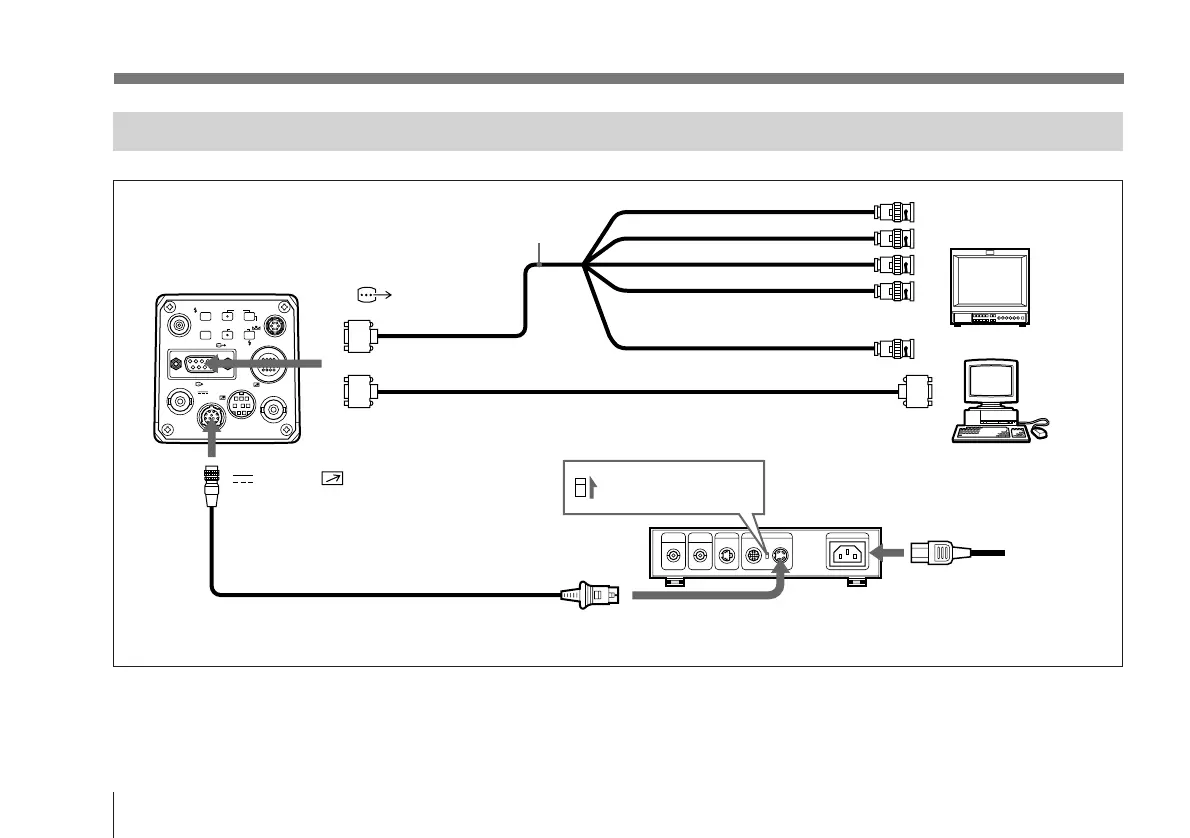

カメラケーブルCCXC-9DB（D-sub9ピン˜BNC×5）
またはCCMC-9DS(D-sub9ピン˜S端子、BNC）
R
G
B
同期信号入力端子
a）
コンピューター、
画像処理装置など
カメラケーブルCCXC-9DD
（D-sub9ピン˜D-sub9ピン）
MODEスイッチを
「1」の位置に
電源コード
CAMERA（4ピン）
コンポジットビデオ（BNC）または
S映像入力端子（S端子）
b）
RGBモニター、
画像処理装置など
カメラアダプター
CMA-D2MD
CCDC-5/10/25/50A/100Aケーブル
またはCCMC-12P02/05/10/25ケーブル
CCMCケーブルを使用した場合は、CMA-D2MDのS映像
出力端子からもS映像出力が出力されます。
本機
基本システムの接続
RGB/SYNC端子
DCIN/ REMOTE
a）同期信号入力端子を持たないモニターを使う場合は、本機からのG信
号出力に同期信号を付加して出力できます。
◆G.SYNC信号の付加については「メニューの設定項目について」
（43ページ）をご覧ください。
b）図のコネクターは、コンポ ジットビデオ端子（VBS）への接続例です。Y/
C分離出力信号を使い、相手機のS映像入力端子へ接続する場合は
カメラケーブル CCMC-9DSを使用してください。
◆VBSとY/C 出力の切り換えについては「メニューの設定項目につ
いて」（44 ページ）をご覧ください。
