Sony DXC-970MD - カメラコントロールユニットの接続

26

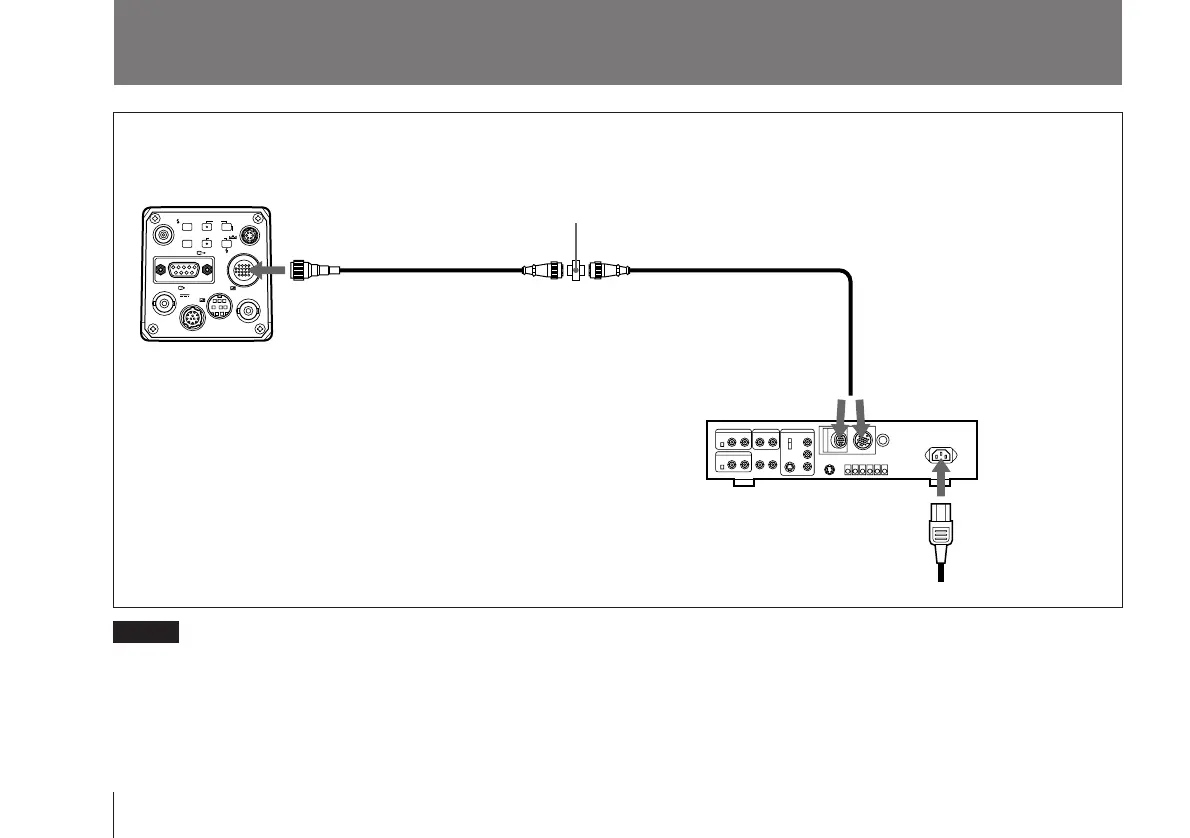

カメラコントロールユニットの接続
本機
CCU
CCZAケーブル（最大300m）
または
CCQ-AMケーブル（最大100m）
CCZZ-1E(CCTZ-3RGB/3YCに付属)
または
CCQQ-1(CCTQ-3RGBに付属)
CCTZ-3RGBケーブル
または
CCTZ-3YCケーブル
CCTQ-3RGBケーブル
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
CAMERA
（14ピンまたは26ピン）
カメラコントロールユニット
CCU-M5
電源コード
ご注意
本機後面のCCU端子（カメラコントローユニットCCU-M5を接続）
とDCIN/REMOTE端子（カメラアダプターCMA-D2MD/リモー
トコントロールユニットRM-930を接続）を同時に使用すると故障の
原因となります。絶対に避けてください。
◆
CCU-M5
にない機能を設定したいときの操作方法
本機のFUNCTIONUPボタンを押しながら、CCUの電源を入れ
ると、本機側でメニューによる設定ができるようになります。設定
後、CCUの電源を入れ直すと、CCU側でコントロー ル できるように
なります。
