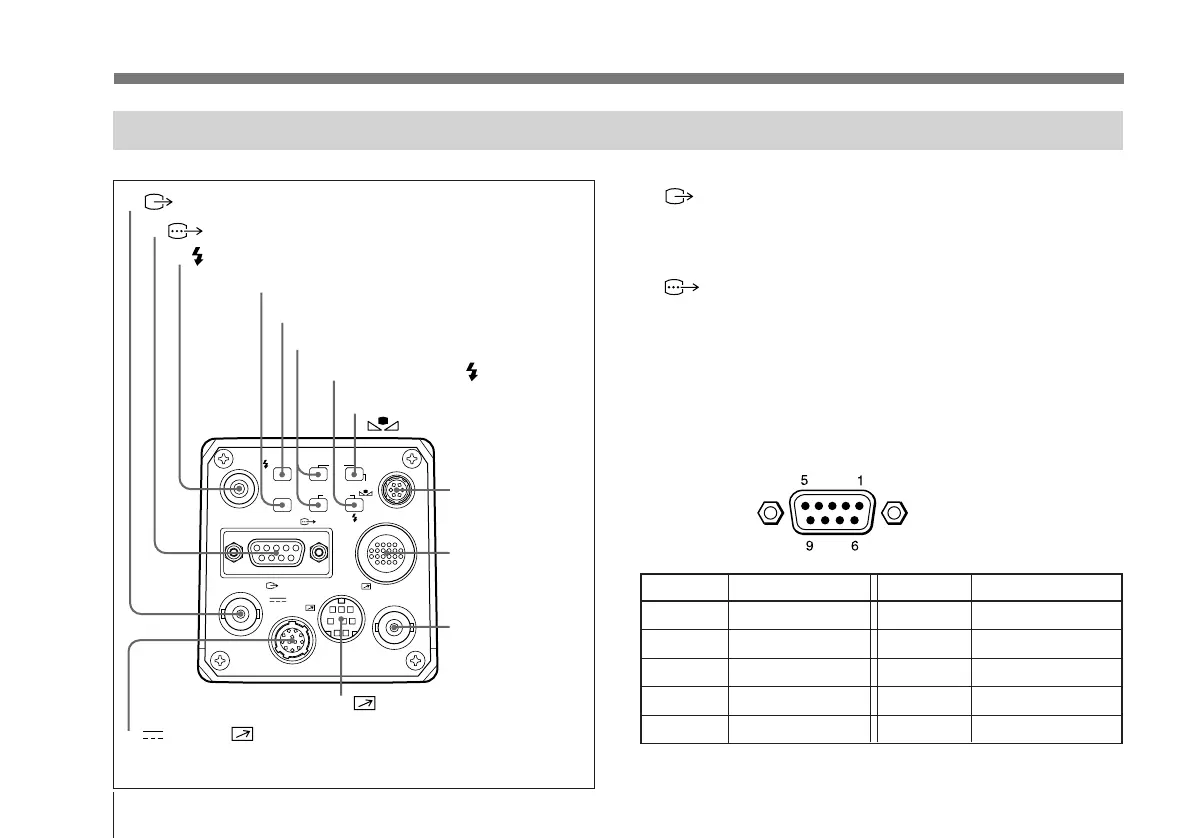

Sony DXC-970MD - Page 14

14
VIDEO OUT
GEN LOCK
DC IN/
REMOTE
CCU
FLASH
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
DOWN
RGB/SYNC
REMOTE
後面
1 VIDEO OUT
（映像出力）端子 （
BNC
型）
本機からの映像をコンポジット信 号として出力します。
2
RGB/SYNC
（
RGB
信号
/
同期信号出力）端子 （
D-
sub 9
ピン）
RGB信号とその同期信号を出力します。接続には専用ケーブル
CCXC-9DB/CCXC-9DD/CCMC-9DSを使用してください。
ピン配置図
ピン番号 信号 ピン番号 信号
1 GND（アース） 6 VBS (Y) 出力
2 GND（アース） 7 SYNC/WEN
3 RED（R-Y）出力 8 GND（アース）
4 GREEN（Y）出力 9 NC（C出力）
5 BLUE（B-Y）出力
各部の名称と働き
1 VIDEOOUT端子
2 RGB/SYNC端子
5MENUボタン
9LENS端子
0CCU端子
!¡GENLOCK端子
!™ REMOTE端子
!£ DCIN/ REMOTE端子
3 FLASH端子
4BARSボタン
6FUNCTIONUP/DOWNボタン
8DATAUP/
WHITEボタン
7DATADOWN/ ボタン
