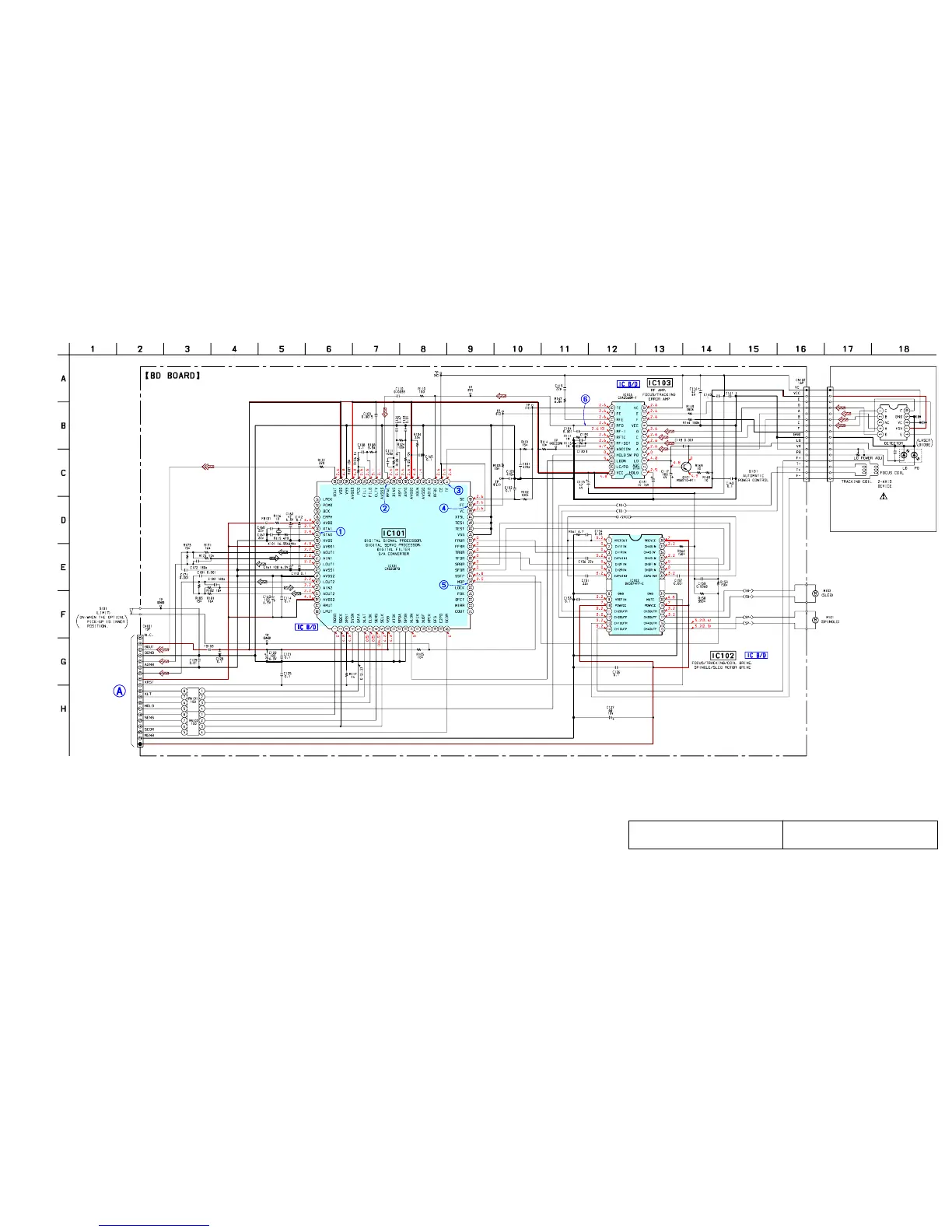

7-7. SCHEMATIC DIAGRAM – BD Board – • See page 35 for Waveforms. • See page 47 for IC Block Diagrams.
MAIN
BOARD
CN411
D+5V (SW)
L-CH
R-CH
A+5V (SW)
CD-DATA
CD-CLK
SQ-DATA
SQ-CLK
M+7V (UNSW)
OPTICAL PICK-UP
BLOCK
(KSS-213DH)
2.2
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : CD STOP
( ) : CD PLAY
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
(Page 32)
