3 Преглед на съдържанието
2.3 Символи в текста

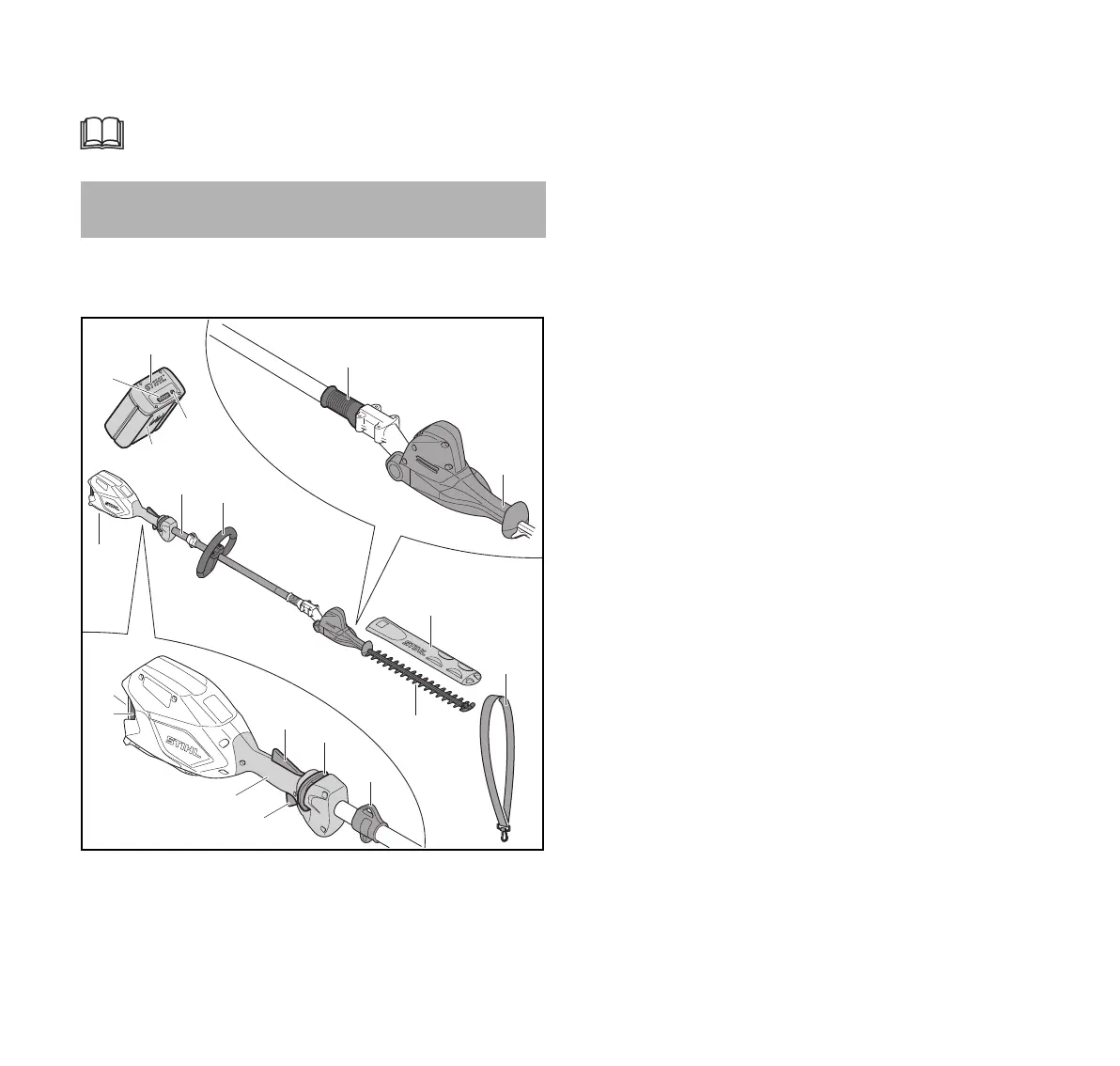

3.1 Уред за подрязване на жив плет STIHL
HLA 66 и акумулаторна батерия
1Стебловидно тяло
Стебловидното тяло свързва всички конструктивни
елементи помежду им.
2 Кръгова обхващаща ръкохватка
Кръговата обхващаща ръкохватка служи за носене и
водене на уреда за подрязване на жив плет.
3Режещи ножове
Режещите ножове служат за нарязване на
материала, предназначен за рязане.
4 Предпазител за режещите ножове
Предпазителят за режещите ножове предпазва от
контакт с режещите ножове.
5 Подвижна втулка
Подвижната втулка деблокира настройката на ъгъла
на режещите ножове.
6 Дръжка на шарнирното съединение
Дръжката на шарнирното съединение служи за
настройване на ъгъла на режещите ножове.
7 Приемно гнездо за акумулаторната батерия
В това гнездо се поставя акумулаторната батерия.
8 Блокиращ лост
Посредством блокиращия лост акумулаторната
батерия се задържа в предвиденото за нея приемно
гнездо.
9Ergo лост
Ergo лостът задържа освобождаващия шибър на
позиция, когато лостът за ръчно
включване/изключване се пусне.
10 Освобождаващ шибър
Освобождаващият шибър деблокира лоста за ръчно
включване/изключване.
11 Лост за ръчно включване/изключване
Лостът за ръчно включване/изключване включва и
изключва уредът за подрязване на жив плет.
12 Дръжка за управление
Дръжката за управление служи за управление,
носене и водене на уреда за подрязване на жив плет.
13 Халка за носене на уреда (носеща скоба)
Носещата халка служи за окачване на самара.
Този символ насочва към глава от настоящото
ръководството за употреба.
3 Преглед на съдържанието
1
2
9
10
13
4
6
5
3
#
11
12
8
7
