pyccкий 7 Сборка кустореза
продолжительность подзарядки может отличаться от
указанной. Продолжительность подзарядки указана на
странице www.stihl.com/charging-times .
► Заряжать аккумулятор в соответствии с описанием в
руководстве по эксплуатации зарядных устройств
STIHL AL 101, 300, 500.

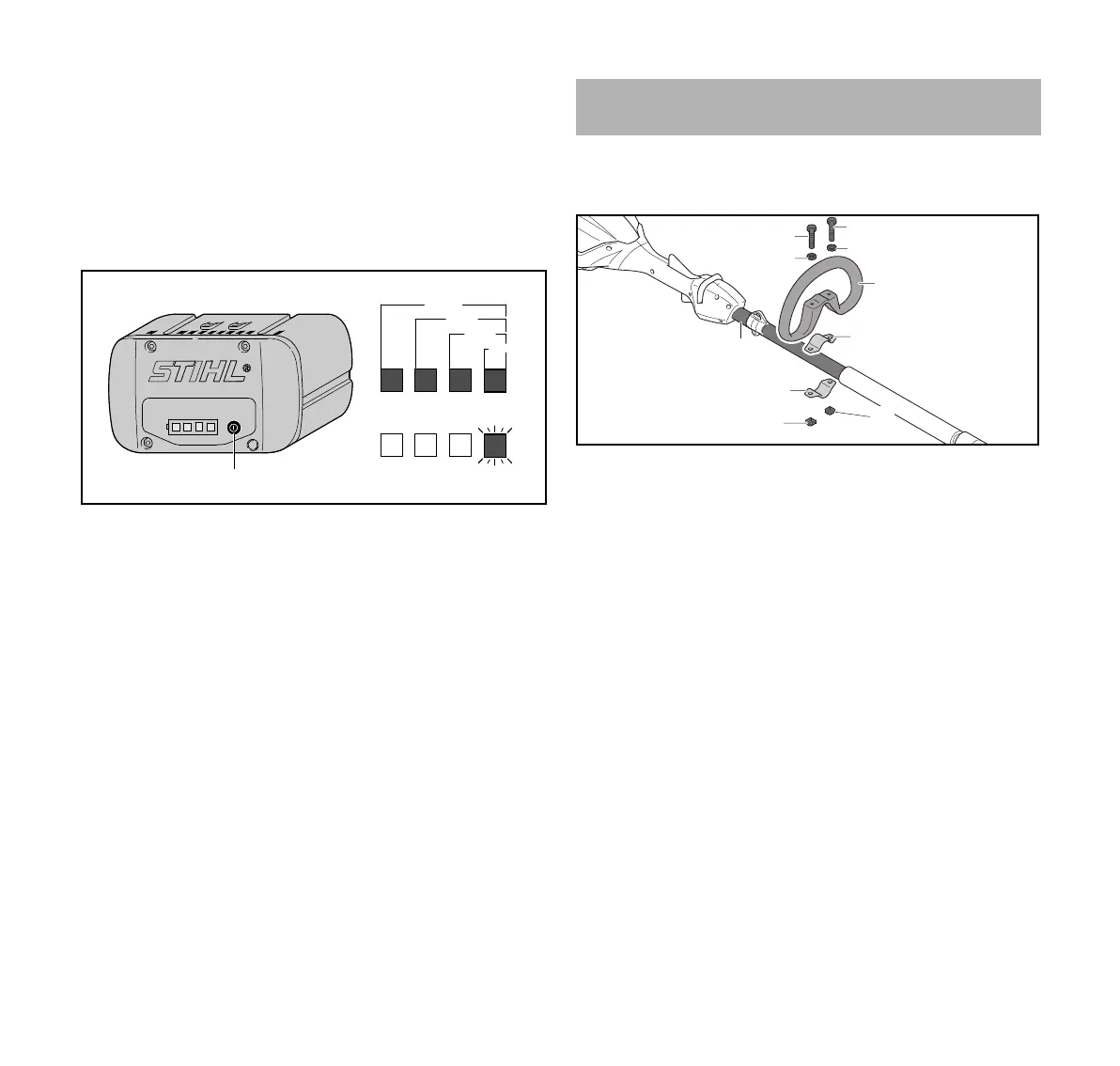

6.2 Отображение уровня заряда
► Нажать кнопку (1).
В течение примерно 5 секунд светятся зеленые
светодиоды, отображая уровень заряда.
► Если мигает правый зеленый светодиод: зарядить
аккумулятор.
6.3 Светодиоды на аккумуляторе
Светодиоды отображают уровень заряда или
неисправности аккумулятора. Могут светиться либо
мигать зеленые или красные светодиоды.
Если светятся или мигают зеленые светодиоды,
отображается уровень заряда.
► Если светятся или мигают красные светодиоды:
устранить неисправности, @ 18.
Имеет место неисправность кустореза или
аккумулятора.
7.1 Монтаж круговой рукоятки (HLA 66)
► Выключить кусторез и извлечь аккумулятор.
► Вставить скобу (4) в круговую рукоятку (3).
► Установить круговую рукоятку(3) вместе со скобой (4)
на шток (5).
► Насадить шайбы (2) на винты (1).
► Прижать скобу (6) к штоку (5).
► Вставить винты (1) в отверстия круговой рукоятки (3) и
ввести в скобы (4 и 6).
► Навинтить и затянуть гайки (7).
1
0000-GXX-1248-A0
20-40%
40-60%
60-80%
80-100%
0-20%
7 Сборка кустореза
7
4
6
1
1
2
2
5
3
7
