0458-185-9821-A
14
deutsch 7 Heckenschneider zusammenbauen
► Akku so laden, wie es in der Gebrauchsanleitung
Ladegerät STIHL AL 101, 300, 500 beschrieben ist.

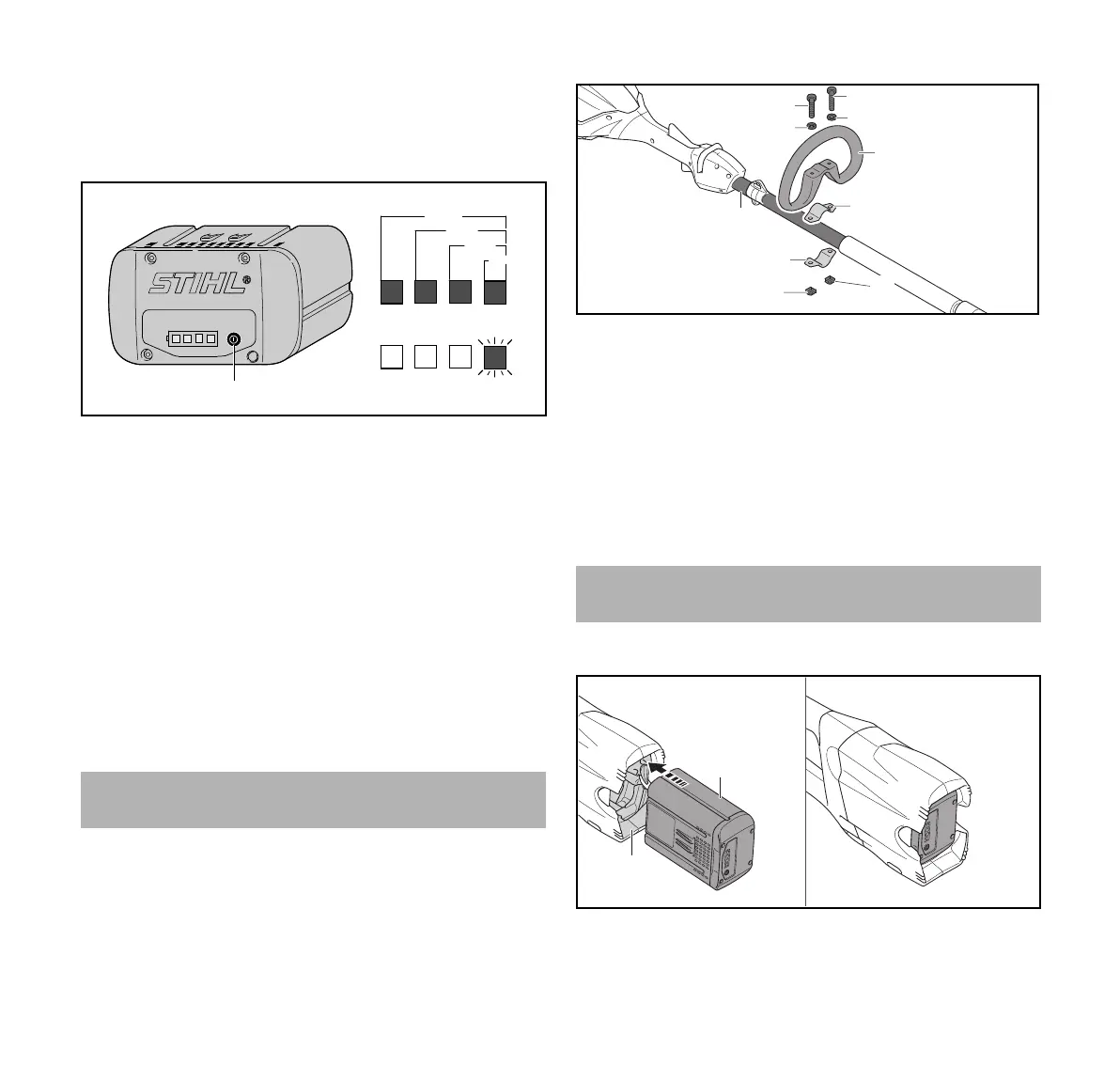

6.2 Ladezustand anzeigen
► Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen
den Ladezustand an.
► Falls die rechte LED grün blinkt: Akku laden.
6.3 LEDs am Akku
Die LEDs können den Ladezustand des Akkus oder
Störungen anzeigen. Die LEDs können grün oder rot
leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird der
Ladezustand angezeigt.
► Falls die LEDs rot leuchten oder blinken: Störungen
beheben, @ 18.
Im Heckenschneider oder im Akku besteht eine Störung.
7.1 Rundumgriff anbauen (HLA 66)
► Heckenschneider ausschalten und Akku herausnehmen.
► Schelle (4) in den Rundumgriff (3) legen.
► Rundumgriff (3) zusammen mit der Schelle (4) auf den
Schaft (5) setzen.
► Scheiben (2) auf die Schrauben (1) setzen.
► Schelle (6) gegen den Schaft (5) drücken.
► Schrauben (1) durch die Bohrungen im Rundumgriff (3)
und in den Schellen (4 und 6) führen.
► Muttern (7) aufdrehen und fest anziehen.
8.1 Akku einsetzen
7 Heckenschneider zusammenbauen
1
0000-GXX-1248-A0
20-40%
40-60%
60-80%
80-100%
0-20%
8 Akku einsetzen und herausnehmen
7
4
6
1
1
2
2
5
3
7
0000097231_001
1
2
0000-GXX-2991-A0
