suomi 3 Yleiskuva
3 Kahvakumi
Kahvakumi on tarkoitettu pensasaitaleikkuriin
tarttumiseen ja pensasaitaleikkurin ohjaamiseen.
4 Leikkuuterä
Leikkuuterät leikkaavat leikattavaksi tarkoitettua ainesta.
5 Teräsuojus
Teräsuoja suojaa käyttäjää leikkuuterien
koskettamiselta.
6 Kiristysmutteri
Kiristysmutteri on tarkoitettu varren pituuden
säätämiseen.
7 Liukuholkki
Liukuholkki vapauttaa leikkuuterien kulman säädön.
8 Nivelkahva
Nivelkahva on tarkoitettu leikkuuterän kulman
säätämiseen.
9 Akkulokero
Akkulokero toimii akun säilytystilana.
10 Lukitusvipu
Lukitusvivulla akku voidaan lukita akkulokeroon.
11 Ergo-vipu
Ergo-vipu pitää lukituksen vapautusliukukytkimen
asennossa, kun kytkentävipu vapautetaan.
12 Liukukytkin lukituksen vapauttamiseen
Lukituksen vapauttamiseen tarkoitettu liukukytkin
vapauttaa kytkentävivun lukituksen.
13 Kytkentävipu
Kytkentävipu käynnistää ja pysäyttää
pensasaitaleikkurin.
14 Takakahva
Takakahva on tarkoitettu pensasaitaleikkurin
käyttämiseen, siihen tarttumiseen ja sen ohjaamiseen.
15 Painike
Tämä painike aktivoi akun LED-valot.
16 Akku
Akku toimii pensasaitaleikkurin energialähteenä.
17 LED-merkkivalot
LED-valot ilmaisevat akun varaustilan ja akun häiriöt.
18 Yhden olan hihna
Yhden olan hihna on tarkoitettu pensasaitaleikkurin
kantamiseen.
# Koneen numerolla varustettu arvokilpi

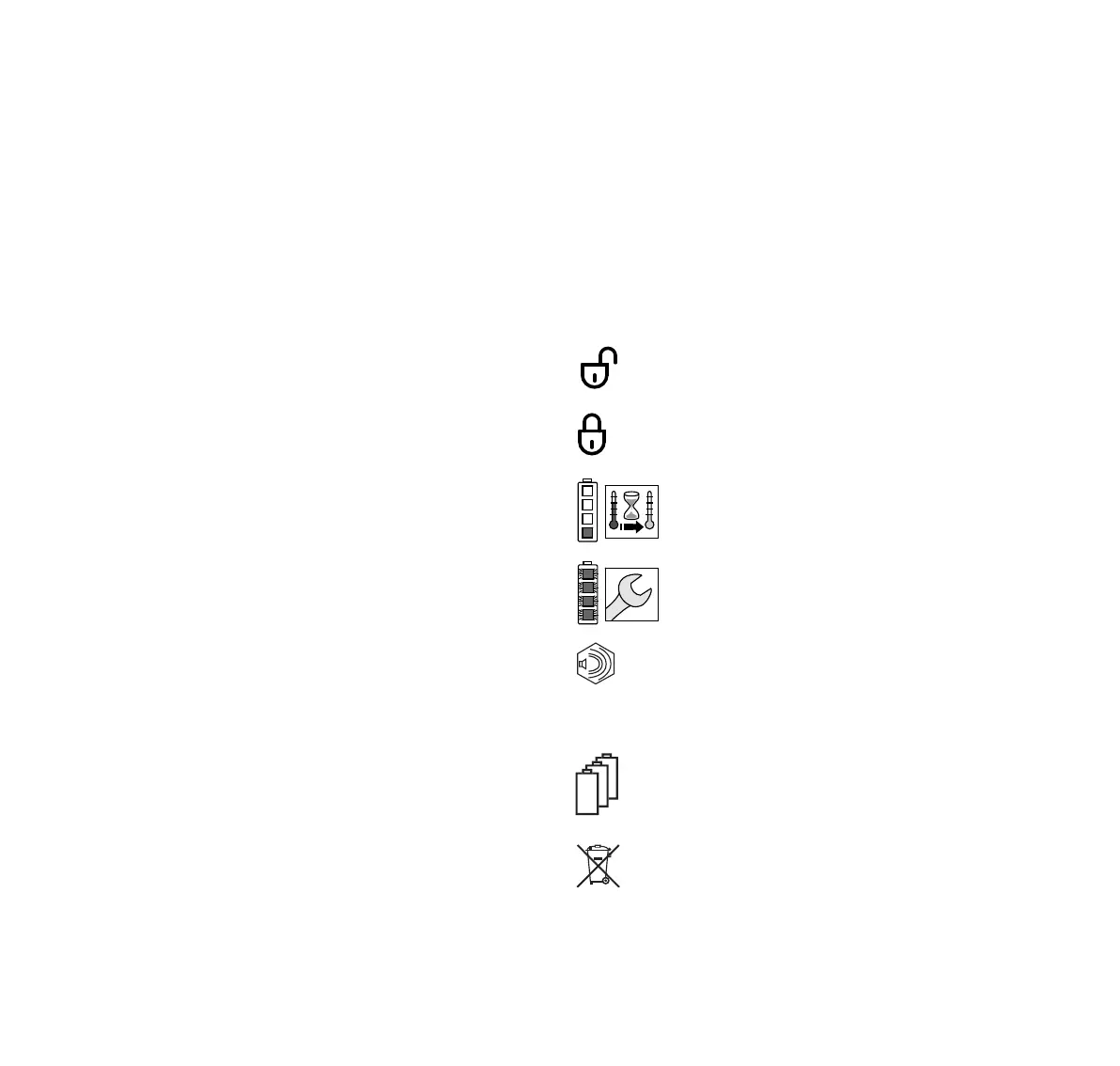

3.3 Symbolit
Merkit voivat olla pensasaitaleikkurissa ja akussa ja niiden
merkitykset ovat seuraavat:
Tässä asennossa kiristysmutteri on auki. Varsi
voidaan vetää ulos.
Tässä asennossa kiristysmutteri on kiinni. Vartta ei
voi vetää pois.
1 LED-merkkivalo palaa punaisena. Akku on
liian kuuma tai liian kylmä.
4 LED-valoa vilkkuu punaisina. Akussa on
häiriö.
Taattu äänenpainetaso dB(A) direktiivin
2000/14/EY mukaan. Direktiivissä määriteltyä
mittausmenetelmää noudattamalla on
mahdollista vertailla keskenään erilaisten
tuotteiden melupäästöjä.
Symbolin vieressä oleva arvo ilmoittaa akun
energiasisällön kennovalmistajan ilmoittamien
tietojen perusteella. Käyttötilanteessa käytettävissä
oleva energiasisältö on tätä pienempi.
Älä hävitä tuotetta talousjätteen mukana.
