Stihl HLA 86 - Символы

0458-185-9821-A
308
pyccкий 3 Обзор
2Шток
Шток соединяет все узлы.
3 Шланговая рукоятка
Шланговая рукоятка служит для удерживания и
ведения кустореза.
4 Режущие ножи
Ножи отрезают обрезаемый материал.
5 Защитный чехол ножей
Защитный чехол ножей защищает от контакта с
ножами.
6 Зажимная гайка
Зажимная гайка служит для регулировки длины
штока.
7Скользящая муфта
Скользящая муфта разблокирует угловое
перемещение режущих ножей.
8Рукоятка
Рукоятка служит для регулировки угла ножей.
9 Аккумуляторный отсек
В аккумуляторном отсеке размещается аккумулятор.
10 Фиксатор
Фиксатор удерживает аккумулятор в аккумуляторном
отсеке.
11 Эргономичный рычаг
Эргономичный рычаг удерживает освобождающий
флажок в положении, если отпустить рычаг
переключения.
12 Освобождающий флажок
Освобождающий флажок разблокирует рычаг
переключения.
13 Рычаг переключения
Рычаг переключения включает и выключает
кусторез.
14 Рукоятка управления
Рукоятка управления служит для управления,
удерживания и ведения кустореза.
15 Кнопка
Кнопка активирует светодиоды на аккумуляторе.
16 Аккумулятор
Аккумулятор обеспечивает кусторез
электроэнергией.
17 Светодиоды
Светодиоды отображают уровень заряда
аккумулятора и неисправности.
18 Одноплечевой ремень
Одноплечевой ремень предназначен для ношения
кустореза.
# Заводская табличка с серийным номером

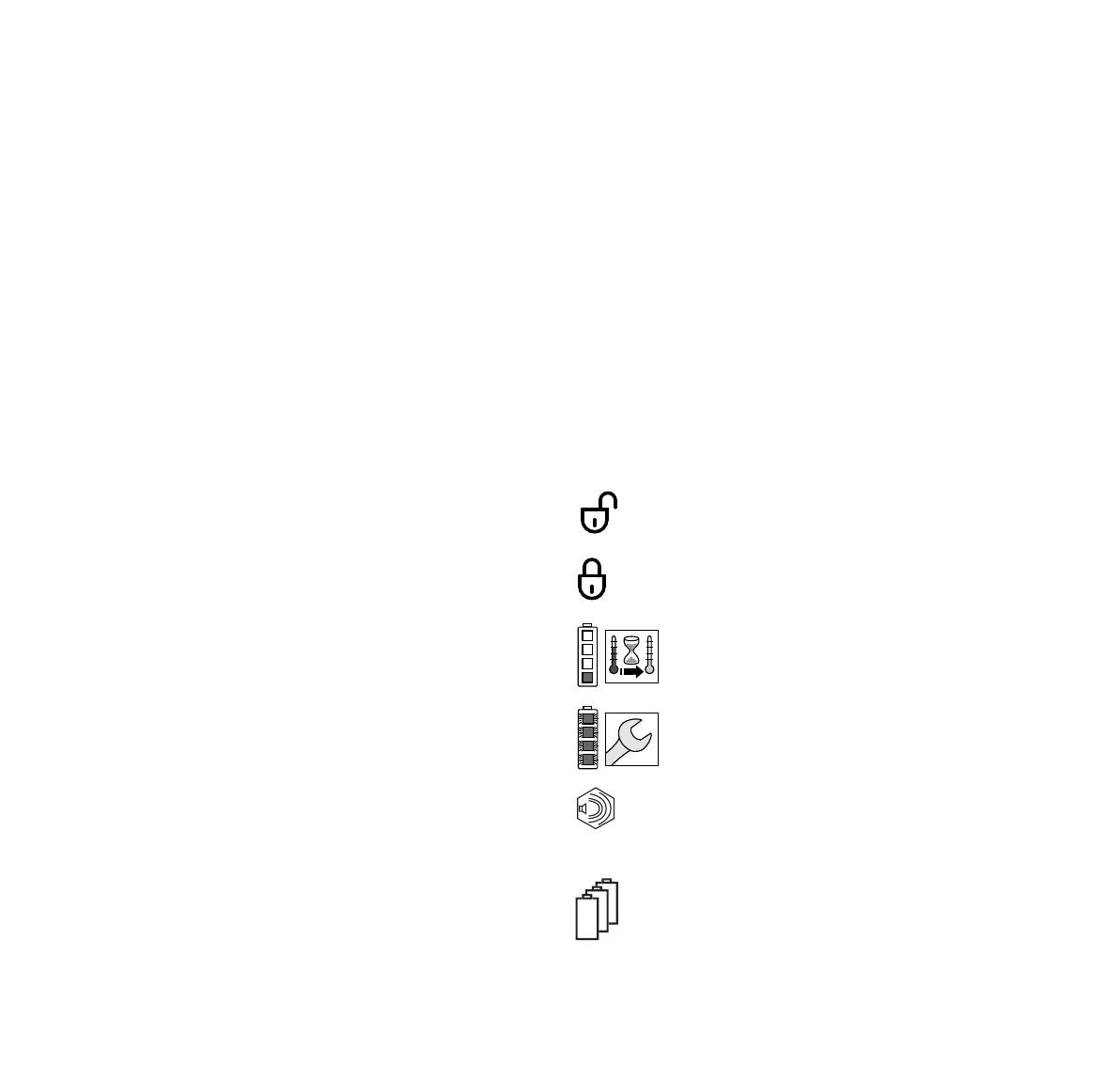

3.3 Символы
Символы, которые могут находиться на кусторезе и
аккумуляторе, означают следующее.
В этой позиции зажимная гайка открыта. Можно
выдвинуть шток.
В этой позиции зажимная гайка закрыта. Шток не
выдвигается.
Светится 1 красный светодиод. Аккумулятор
перегрелся или переохладился.
Мигают 4 красных светодиода. Аккумулятор
неисправен.
Гарантированный уровень звуковой
мощности согласно директиве 2000/14/EG в
дБ(А) для сопоставимости уровней шума
изделий.
Значение рядом с символом представляет собой
энергоемкость аккумулятора согласно
спецификации изготовителя ячейки. Реальная
энергоемкость при эксплуатации ниже.
L
W
A
