pyccкий 11 Работа с кусторезом

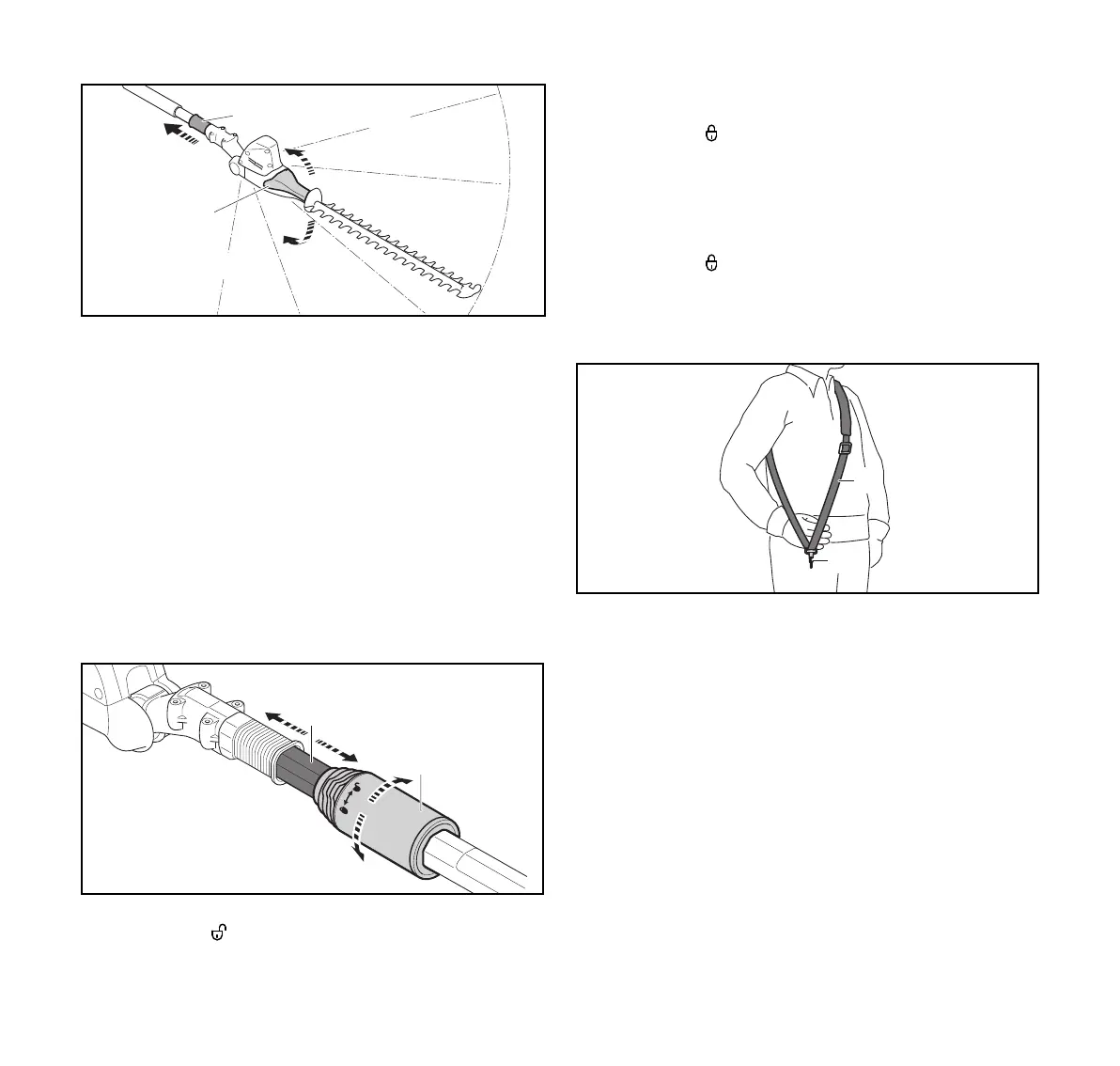

► Сместить назад и удерживать скользящую муфту (1).
► Взяться за рукоятку (2) и установить нужный угол.
► Отпустить скользящую муфту (1).
► Перемещать рукоятку (2) до фиксации скользящей
муфты (1).
Скользящая муфта (1) прилегает к корпусу. Угол
наклона ножей установлен.
► Удостовериться в том, что рукоятка (2) больше не
перемещается.
11.2 Регулировка длины штока (HLA 86)
Шток можно регулировать по длине в зависимости от
применения и роста пользователя.
► Выключить кусторез и извлечь аккумулятор.
► Повернуть зажимную гайку (1) на пол-оборота в
направлении .
► Отрегулировать шток (2) на необходимую длину.
► Повернуть зажимную гайку (1) до упора в
направлении .
► Удостовериться в том, что шток (2) больше не
перемещается.
Если шток (2) больше не перемещается, длина штока
зафиксирована.
► Если шток перемещается: вращать зажимную гайку в
направлении , пока шток не зафиксируется.
11.3 Надевание и регулировка одноплечевого
ремня
► Надеть одноплечевой ремень (1).
► Отрегулировать одноплечевой ремень (1) так, чтобы
карабинная застежка (2) находилась под правым
бедром приблизительно на ширину ладони.
Другие разрешенные для применения системы ношения
указаны в руководстве по эксплуатации, @ 20.
