0458-185-9821-A
225
česky 7 Sestavení prodloužených zahradních nůžek
6.3 Světla LED na akumulátoru
Světla LED mohou signalizovat stav nabití nebo poruchy na
akumulátoru. Světla LED mohou svítit zeleně nebo červeně
nebo blikat.
Pokud světla LED svítí zeleně nebo blikají, je signalizován
stav nabití.
► Pokud světla LED svítí červeně nebo blikají, odstraňte
závady, @ 18.
V prodloužených zahradních nůžkách nebo v akumulátoru
je porucha.

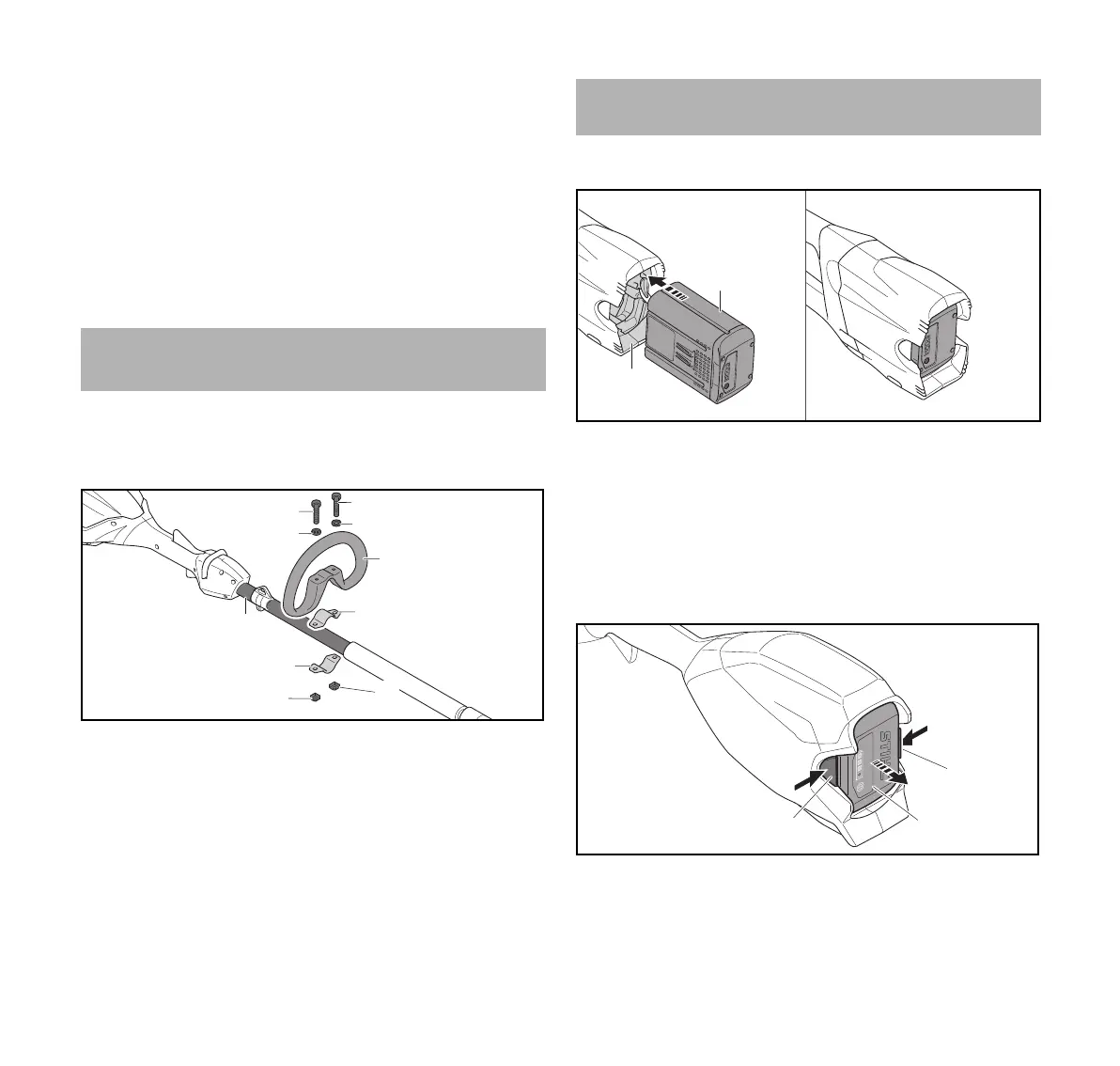

7.1 Montáž kruhové trubkové rukojeti (HLA 66)
► Prodloužené zahradní nůžky vypněte a akumulátor
vyjměte.
► Třmen (4) vložte do kruhové trubkové rukojeti (3).
► Kruhovou trubkovou rukojeť (3) společně s třmenem (4)
nasaďte na tyč (5).
► Podložky (2) nasaďte na šrouby (1).
► Třmen (6) zatlačte na tyč (5).
► Šrouby (1) prosuňte otvory v kruhové trubkové rukojeti (3)
a ve třmenech (4 a 6).
► Matice (7) našroubujte a pevně utáhněte.
8.1 Vsazení akumulátoru
► Akumulátor (1) zamáčkněte do akumulátorové šachty (2)
až na doraz.
Akumulátor (1) s kliknutím zapadne a je zafixován.
8.2 Vyjmutí akumulátoru
► Prodloužené zahradní nůžky položit na rovnou plochu.
► Jednu ruku držte před akumulátorovou šachtou tak, aby
akumulátor (2) nemohl vypadnout.
► Stisknout obě aretační páčky°(1).
Akumulátor (2) je deblokován a lze ho vyjmout.
7 Sestavení prodloužených zahradních
nůžek
7
4
6
1
1
2
2
5
3
7
0000097231_001
8 Vsazení a vyjmutí akumulátoru
1
2
0000-GXX-2991-A0
1
1
2
0000097076_001
