Stihl HLA 86 - Heckenschneider STIHL HLA 86 und Akku

0458-185-9821-A
4
deutsch 3 Übersicht
4 Messerschutz
Der Messerschutz schützt vor Kontakt mit den
Schneidmessern.
5 Schiebehülse
Die Schiebehülse entsperrt die Winkelverstellung der
Schneidmesser.
6 Schwenkgriff
Der Schwenkgriff dient zum Einstellen des Winkels der
Schneidmesser.
7 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
8 Sperrhebel
Der Sperrhebel hält den Akku im Akku-Schacht.
9 Ergo-Hebel
Der Ergo-Hebel hält den Entsperrschieber in Position,
wenn der Schalthebel losgelassen wird.
10 Entsperrschieber
Der Entsperrschieber entsperrt den Schalthebel.
11 Schalthebel
Der Schalthebel schaltet den Heckenschneider ein und
aus.
12 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Halten und
Führen des Heckenschneiders.
13 Tragöse
Die Tragöse dient zum Einhängen des Tragsystems.
14 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
15 Akku
Der Akku versorgt den Heckenschneider mit Energie.
16 LEDs
Die LEDs zeigen den Ladezustand des Akkus und
Störungen an.
17 Einschultergurt
Der Einschultergurt dient zum Tragen des
Heckenschneiders.
# Leistungsschild mit Maschinennummer

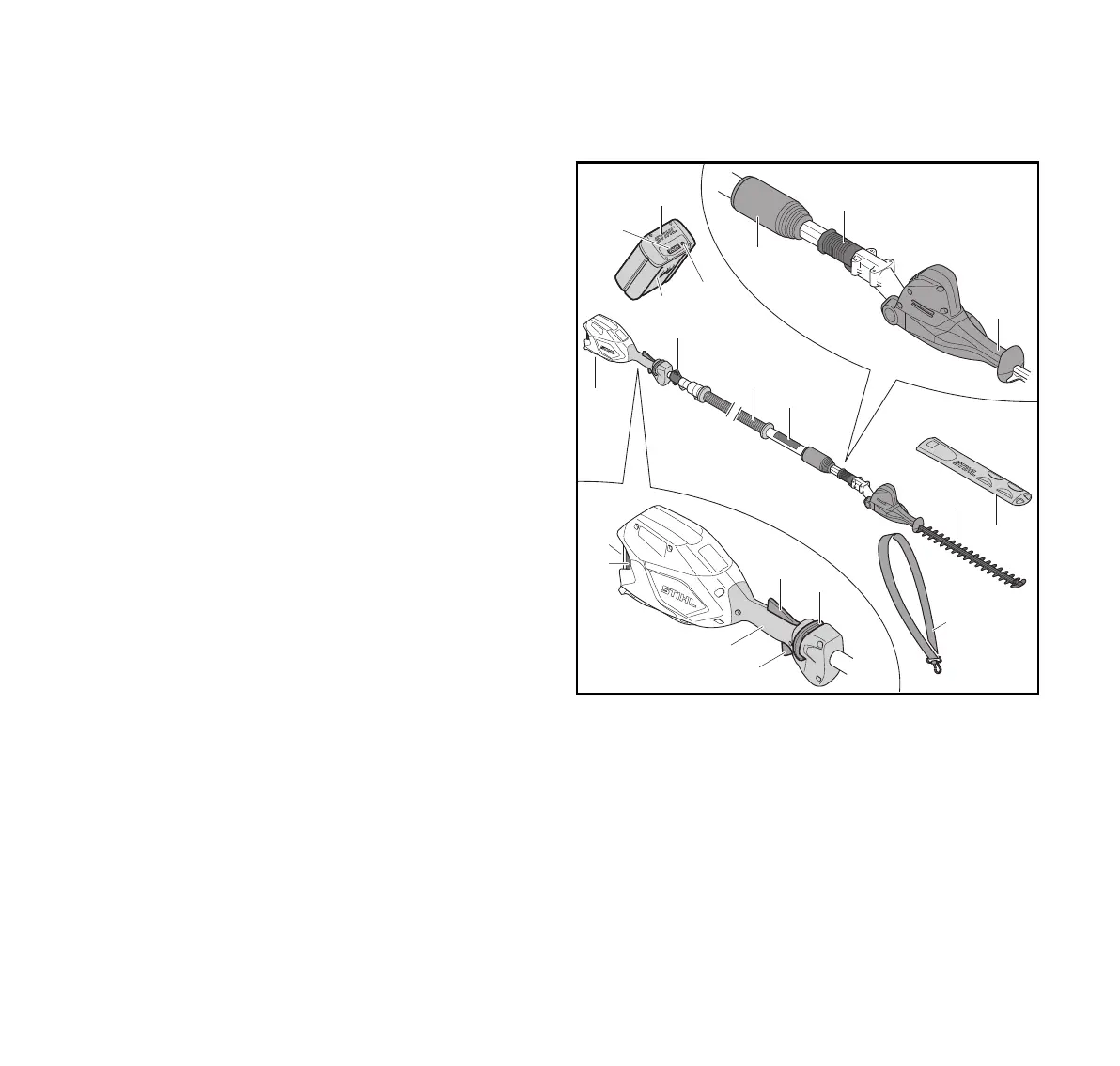

3.2 Heckenschneider STIHL HLA 86 und Akku
1Tragöse
Die Tragöse dient zum Einhängen des Tragsystems.
2Schaft
Der Schaft verbindet alle Bauteile.
3 Griffschlauch
Der Griffschlauch dient zum Halten und Führen des
Heckenschneiders.
4 Schneidmesser
Die Schneidmesser schneiden das Schnittgut.
1
2
3
11
12
4
8
7
5
#
13
14
10
9
6
18
0000097078_001
16
15
#
17
