Stihl HLA 86 - Кусторез STIHL HLA 86 И Аккумулятор

0458-185-9821-A
307
pyccкий 3 Обзор
3 Режущие ножи
Ножи отрезают обрезаемый материал.
4 Защитный чехол ножей
Защитный чехол ножей защищает от контакта с
ножами.
5Скользящая муфта
Скользящая муфта разблокирует угловое
перемещение режущих ножей.
6Рукоятка
Рукоятка служит для регулировки угла ножей.
7 Аккумуляторный отсек
В аккумуляторном отсеке размещается аккумулятор.
8Фиксатор
Фиксатор удерживает аккумулятор в аккумуляторном
отсеке.
9 Эргономичный рычаг
Эргономичный рычаг удерживает освобождающий
флажок в положении, если отпустить рычаг
переключения.
10 Освобождающий флажок
Освобождающий флажок разблокирует рычаг
переключения.
11 Рычаг переключения
Рычаг переключения включает и выключает
кусторез.
12 Рукоятка управления
Рукоятка управления служит для управления,
удерживания и ведения кустореза.
13 Несущая петля
Несущая петля служит для монтажа системы
ношения.
14 Кнопка
Кнопка активирует светодиоды на аккумуляторе.
15 Аккумулятор
Аккумулятор обеспечивает кусторез
электроэнергией.
16 Светодиоды
Светодиоды отображают уровень заряда
аккумулятора и неисправности.
17 Одноплечевой ремень
Одноплечевой ремень предназначен для ношения
кустореза.
# Заводская табличка с серийным номером

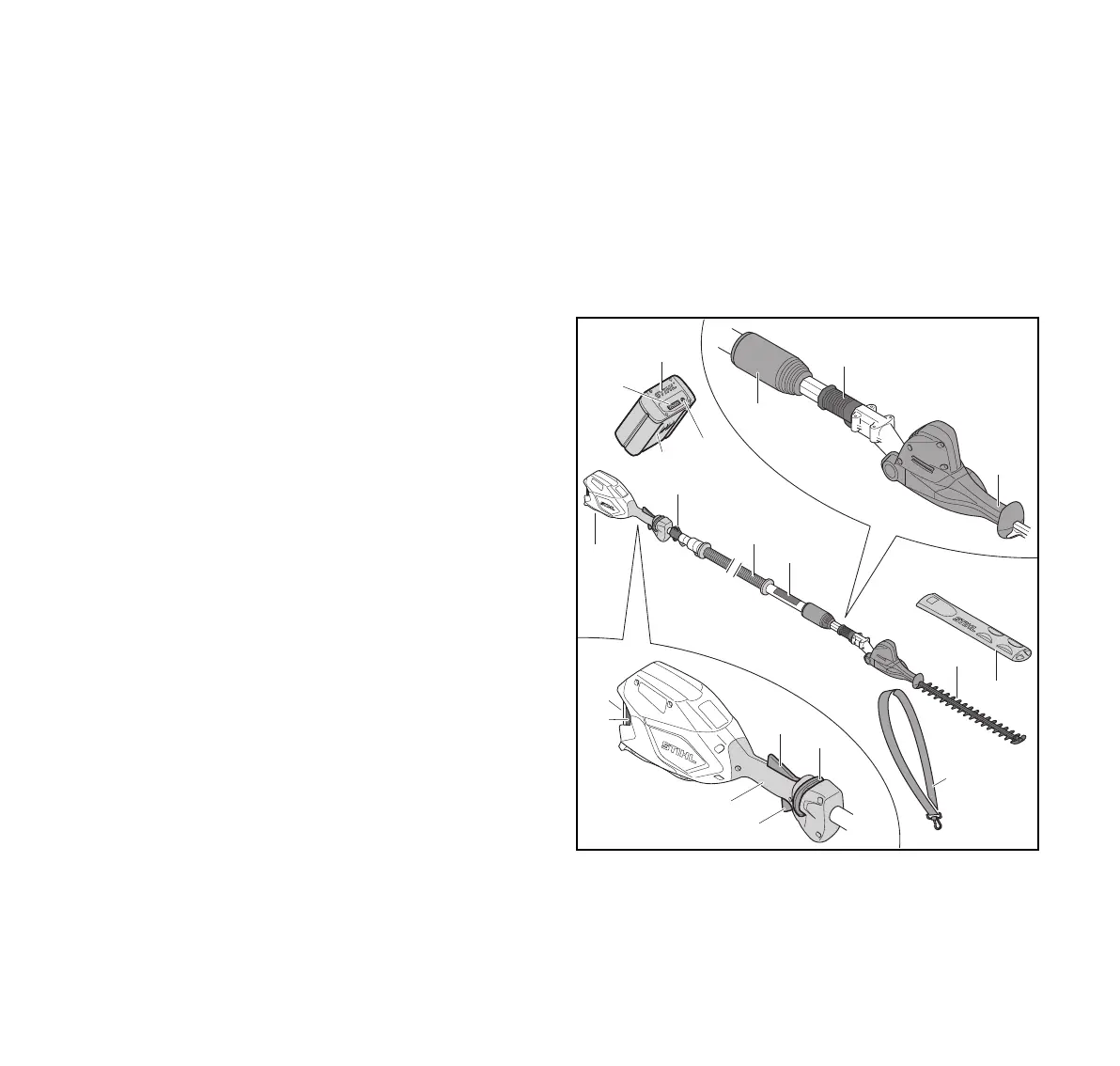

3.2 Кусторез STIHL HLA 86 и аккумулятор
1 Несущая петля
Несущая петля служит для монтажа системы
ношения.
1
2
3
11
12
4
8
7
5
#
13
14
10
9
6
18
0000097078_001
16
15
#
17
