magyar 4 Biztonsági tudnivalók
5 Késvédő
A késvédő akadályozza meg, hogy a felhasználó
érintkezzen a vágókésekkel.
6 Szorítóanya
A szorítóanya a szárhossz beállítására szolgál.
7 Tolóhüvely
A tolóhüvely kioldja a vágókések szögállítását.
8 Elfordítható fogantyú
Az elfordítható fogantyú a vágókések szögének
beállítására szolgál.
9 Akkumulátorüreg
Az akkumulátorüreg befogadja az akkumulátort.
10 Záremeltyű
A záremeltyű tartja az akkumulátort az
akkumulátorüregben.
11 Ergo-kar
Az ergo-kar megtartja a kireteszelő tolóka helyzetét,
amikor a kapcsolóemeltyűt elengedik.
12 Kireteszelő tolóka
A kireteszelő tolóka kireteszeli a kapcsolóemeltyűt.
13 Kapcsolóemeltyű
A kapcsolóemeltyű be- és kikapcsolja a sövényvágót.
14 Kezelőfogantyú
A kezelőfogantyú a sövényvágó kezelésére, tartására és
vezetésére szolgál.
15 Nyomógomb
Az akkumulátoron lévő LED-eket a nyomógomb
aktiválja.
16 Akkumulátor
Az akkumulátor látja el a sövényvágót energiával.
17 LED-ek
A LED-ek az akkumulátorok töltési állapotát és
üzemzavarokat jeleznek ki.
18 Egyvállas heveder
Az egyvállas heveder a sövényvágó hordozására
szolgál.
# Teljesítménytábla a gépszámmal

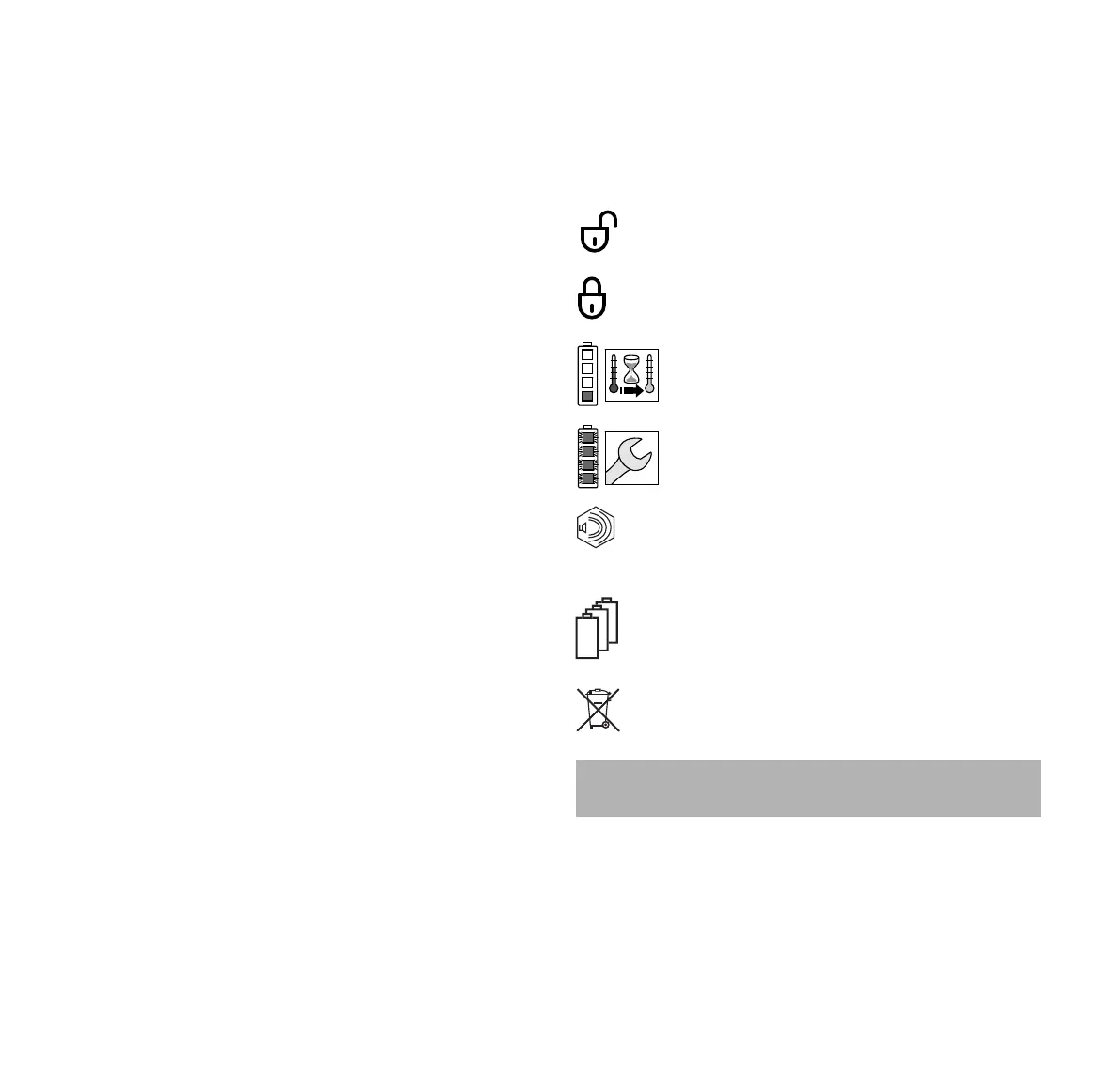

3.3 Szimbólumok
Ezek a szimbólumok lehetnek a sövényvágón, valamint az
akkumulátoron feltüntetve és a következőket jelentik:
4.1 Figyelmeztető szimbólumok
A sövényvágón vagy az akkumulátoron lévő figyelmeztető
szimbólumok jelentése:
Ebben a pozícióban a szorítóanya nyitva van. A szár
kihúzható.
Ebben a pozícióban a szorítóanya zárva van. A
szárat nem lehet kihúzni.
1 LED pirosan világít. Túl meleg vagy túl hideg
az akkumulátor.
4 LED pirosan villog. Üzemzavar áll fenn az
akkumulátorban.
Garantált zajteljesítményszint dB(A)-ban a
2000/14/EK irányelv szerint, az elektromos
termékek zajkibocsátásának
összehasonlíthatóságához.
A szimbólum mellett látható adat az akkumulátornak
a cellagyártó specifikációja szerinti energiatartalmára
utal. Az alkalmazás során rendelkezésre álló
energiatartalom csekélyebb.
A terméket ne dobja a háztartási szemétbe.
4 Biztonsági tudnivalók
