TS 410, TS 420
français
57

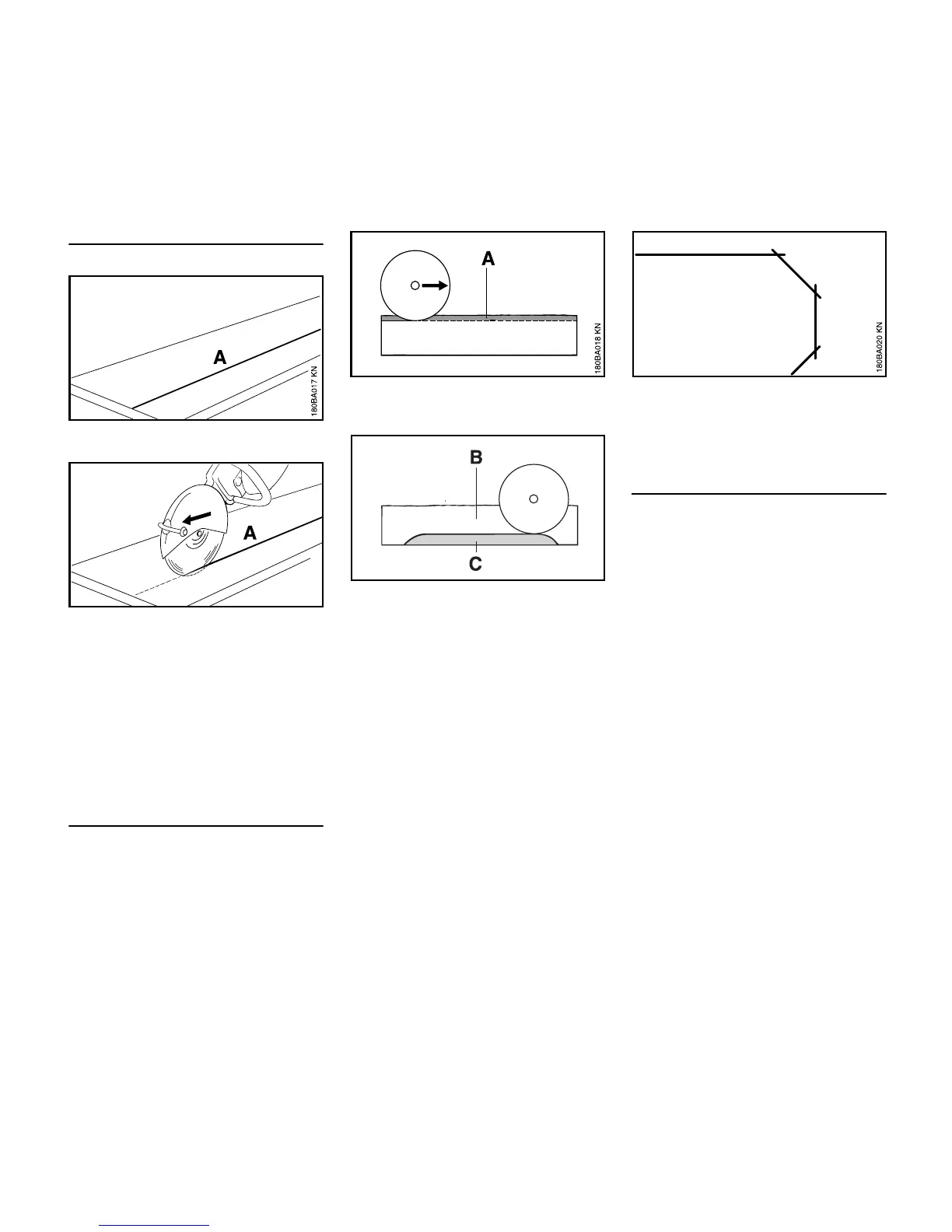

Couper en plusieurs passes
N Tracer la ligne de coupe(A);
N travailler en suivant la ligne de
coupe. Pour des corrections
éventuellement nécessaires, ne pas
gauchir le disque, mais se
repositionner et attaquer une
nouvelle coupe – à chaque passe, la
profondeur de coupe devrait
atteindre au maximum 5 à 6cm. Si
la matière est plus épaisse,
procéder en plusieurs passes;
Découpage de dalles
N Caler la dalle (parex. sur une
surface antidérapante, un lit de
sable);
N meuler une rainure de guidage(A)
en suivant la ligne marquée;
N approfondir la fente de la
coupe(B);
N laisser une petite barrette(C) à
casser après la coupe;
N aux extrémités de la coupe,
traverser complètement la dalle,
pour éviter l'éclatement des bords;
N casser la barrette non coupée de la
dalle;
N pour décrire une courbe, procéder
en plusieurs phases – veiller à ne
pas gauchir le disque.
Découpage de tuyaux ou de corps
cylindriques et creux
N Caler les tuyaux ou les corps
cylindriques et creux de telle sorte
qu'ils ne vibrent pas, ne glissent pas
et ne risquent pas de rouler;
N tenir compte de la chute et du poids
de la partie à découper;
N déterminer et marquer la ligne de
coupe, en évitant les armatures,
surtout dans le sens de la coupe;
N déterminer l'ordre chronologique
des coupes;
N meuler une rainure de guidage le
long de la ligne de coupe marquée;
N approfondir la fente de coupe le
long de la rainure de guidage –
respecter la profondeur de coupe
recommandée pour chaque passe –
pour des corrections
éventuellement nécessaires, ne pas
gauchir le disque, mais se
repositionner et attaquer une
nouvelle coupe – le cas échéant,
laisser de petites barrettes pour
maintenir la partie à découper en
180BA027 AM
180BA028 AM

Stihl TS 420 Specifications

General

Engine Power	4.4 bhp
Weight	21.2 lbs
Arbor Size	20 mm
Maximum Wheel Size	350 mm
Maximum Cutting Depth	125 mm
Displacement	66.7 cc (4.1 cu. in.)
Fuel Capacity	710 cc
