TS 410, TS 420
français
69

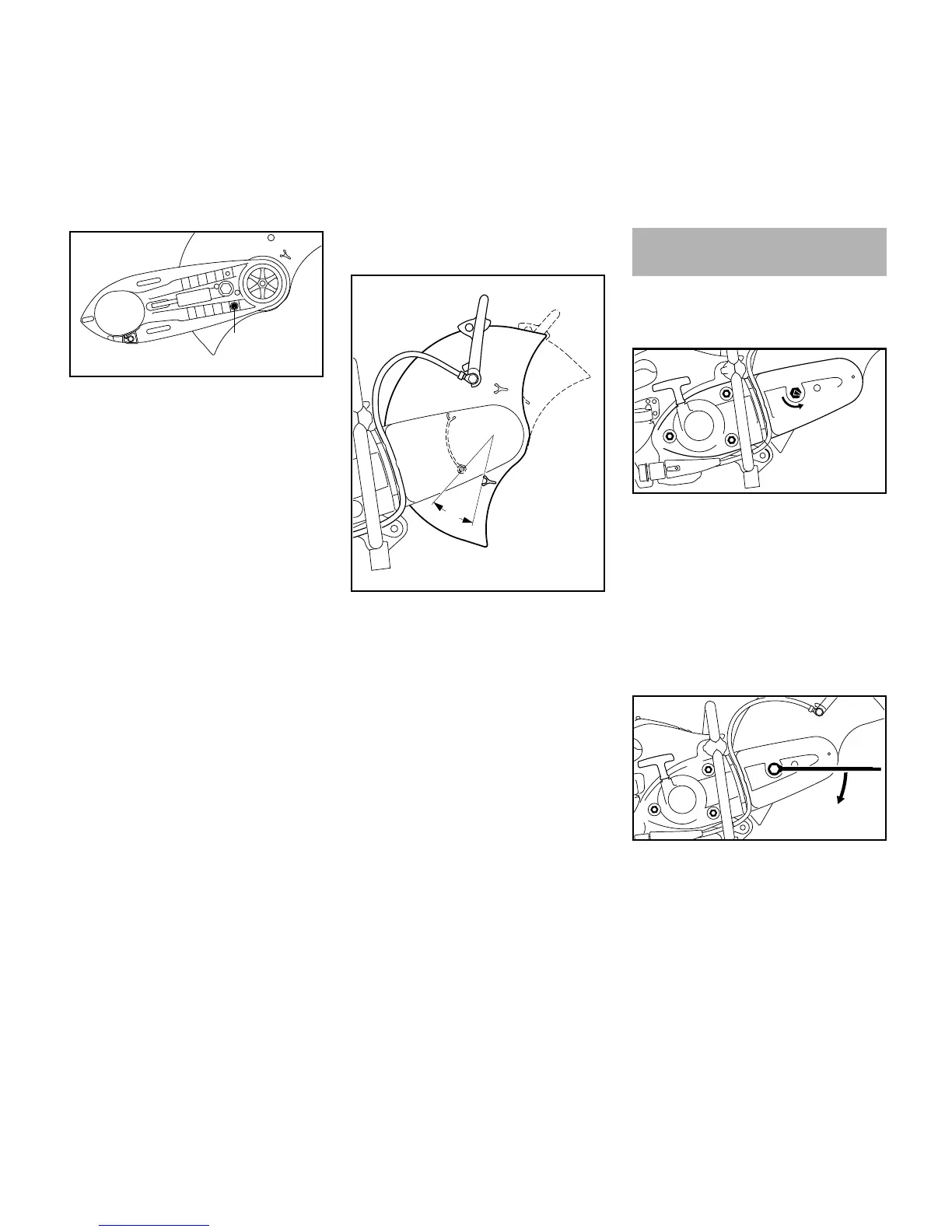

N tourner le capot protecteur dans la
position montrée (voir l'illustration);
N visser et serrer le boulon de
butée(3);
N monter le levier de réglage;
N monter le «carter de découpeuse
avec capot protecteur» – capot
protecteur du côté intérieur;
N monter le protecteur de la courroie;
N monter la prise d'eau;
Contrôle de la plage de réglage du capot
protecteur
N tourner le capot protecteur le plus
loin possible vers l'avant et vers
l'arrière – la plage de réglage(A)
doit être limitée par le boulon de
butée.
Pour continuer, voir «Tension de la
courroie poly-V».
Cette machine est équipée d'un tendeur
de courroie automatique agissant avec
la force d'un ressort.
Avant la tension de la courroie poly-V,
les écrous(1) doivent être desserrés et
la flèche appliquée sur l'écrou de
tension(2) doit être orientée vers0.
N Sinon, desserrer les écrous(1) et,
avec la clé multiple, tourner l'écrou
de tension(2) dans le sens inverse
des aiguilles d'une montre –
d'env.1/4 de tour, jusqu'en
butée=0;
N pour tendre la courroie poly-V,
appliquer la clé multiple sur l'écrou
de tension, comme montré sur
l'illustration;
3
370BA082 KN
A
370BA083 KN
Tension de la courroie poly-V
1
1
1
2
370BA037 KN
0
1
1
1
370BA012 KN

Stihl TS 420 Specifications

General

Engine Power	4.4 bhp
Weight	21.2 lbs
Arbor Size	20 mm
Maximum Wheel Size	350 mm
Maximum Cutting Depth	125 mm
Displacement	66.7 cc (4.1 cu. in.)
Fuel Capacity	710 cc
