Stihl TS 420 - Chariot de Guidage

TS 410, TS 420
français
82

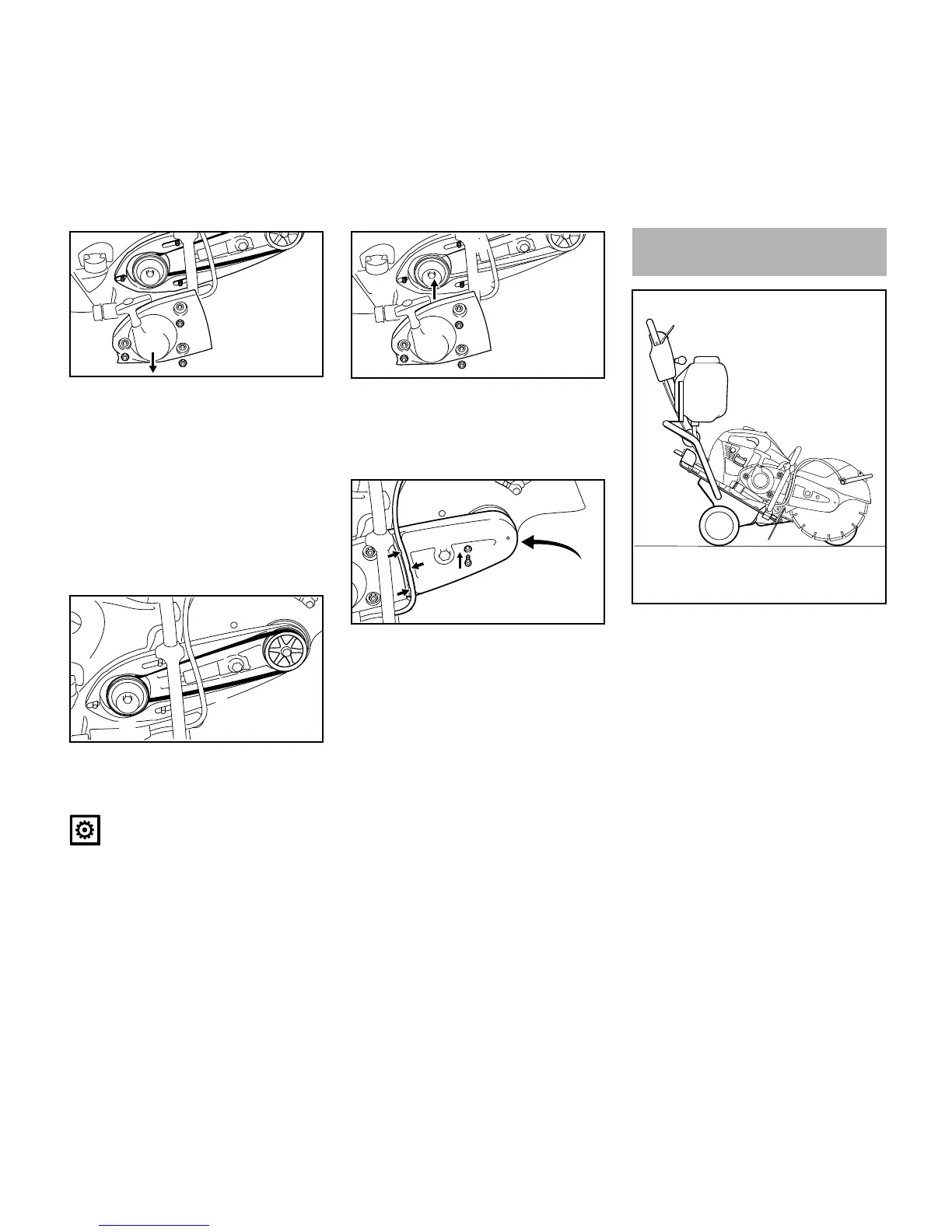

N dévisser les écrous(1);
N enlever le couvercle de lanceur(5);
N ne pas enlever le «carter de
découpeuse avec capot
protecteur»(6) – le maintenir, à la
main, sur les goujons filetés –
jusqu'à ce que le couvercle de
lanceur soit remonté;
N sortir la courroie poly-V
défectueuse;
N passer soigneusement la courroie
poly-V(7) neuve sur la poulie(8) du
moteur et sur la poulie avant(9);
AVIS
La transmission à courroie doit tourner
facilement.
N poser le couvercle de lanceur(5)
sur les goujons filetés(10);
N serrer fermement les écrous(1) à la
main;
N glisser le protecteur de
courroie(4);
N visser et serrer la vis(3);
N introduire le flexible d'eau dans la
pièce de guidage du protecteur de
courroie (flèches) en partant du
robinet, en direction du protecteur –
ne pas décrire des courbes trop
serrées.
Pour continuer, voir «Tension de la
courroie poly-V».
La découpeuse à disque peut être
aisément installée sur le chariot de
guidage STIHL FW20 (accessoire
optionnel).
Le chariot de guidage facilite l'utilisation
de la découpeuse à disque pour les
travaux suivants:
– réparation du revêtement de routes
endommagées;
– application de marquages routiers;
– coupe de fentes de dilatation.
6
370BA062 KN
1
5
1
1
7
8
370BA063 KN
9
10
1
10
10
370BA064 KN
1
5
1
4
3
370BA065 KN
Chariot de guidage
1307BA027 KN
