Stihl TS 420 Instruction Manual

TS 410, TS 420
français
86
1 Poignée arrière
2 Blocage de gâchette d'accélérateur
3 Gâchette d'accélérateur
4 Curseur combiné
5 Poignée de lancement
6 Vis de réglage du carburateur
7 Bouchon du réservoir à carburant
8 Prise d'eau
9 Écrou de tension
10 Levier de réglage
11 Disque à découper
12 Rondelle de pression avant
13 Capot protecteur
14 Silencieux
15 Grille pare-étincelles
16 Poignée avant
17 Soupape de décompression
1)
18 Capuchon du contact de câble
d'allumage
19 Levier du volet de starter
20 Pompe d'amorçage manuelle
21 Couvercle du filtre à air
# Numéro de série
A Étiquette d'avertissement
B Étiquette d'avertissement
C Étiquette d'avertissement
D Étiquette d'avertissement
E Étiquette d'avertissement

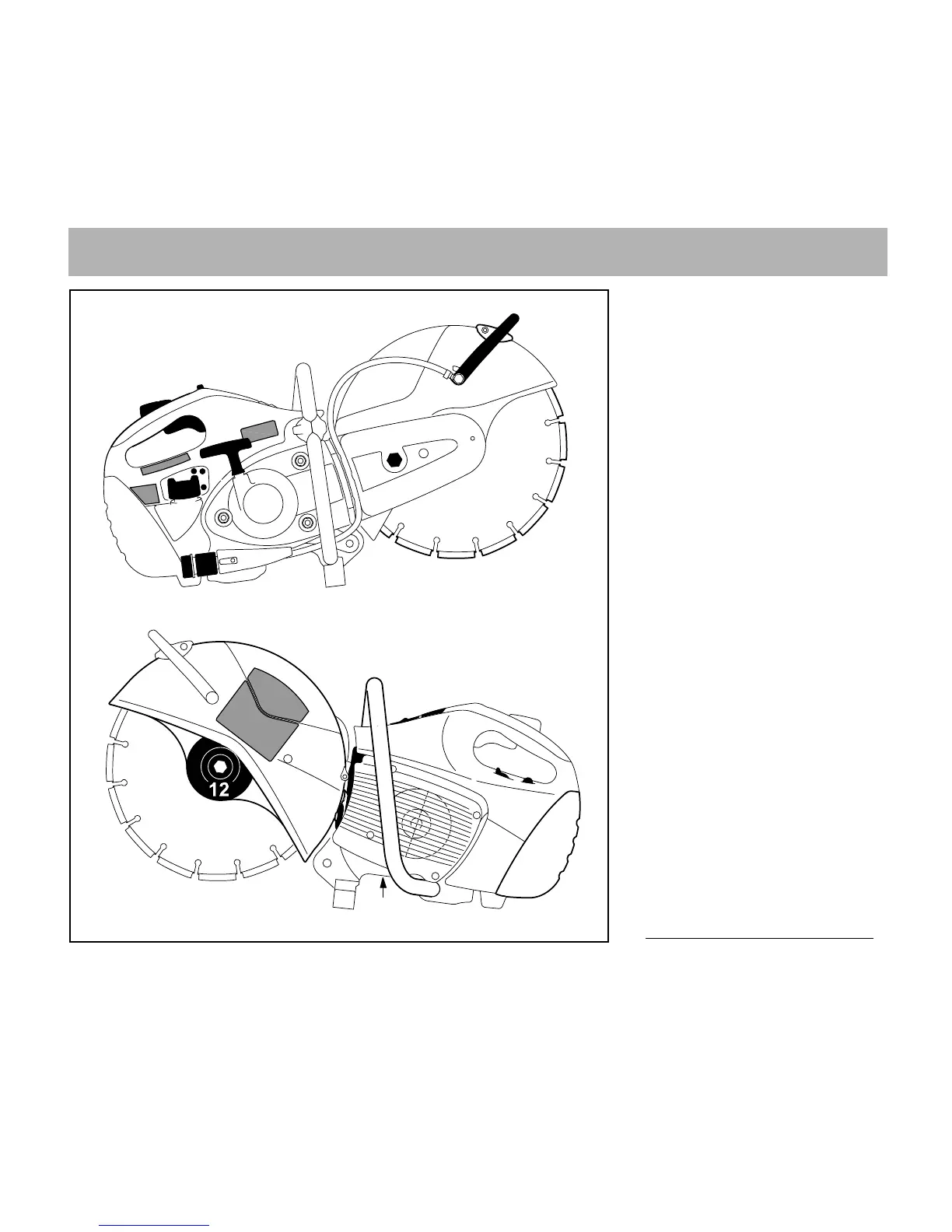

Principales pièces
18
17
D
E
C
5
10
#
21
20
19
13
16
11
9
8
7
4
A
14
15
B
3
370BA103 KN
1
2
6
1)
Suivant le modèle

Stihl TS 420 Specifications

General

Engine Power	4.4 bhp
Weight	21.2 lbs
Arbor Size	20 mm
Maximum Wheel Size	350 mm
Maximum Cutting Depth	125 mm
Displacement	66.7 cc (4.1 cu. in.)
Fuel Capacity	710 cc
