Les découpeuses à disque STIHL
peuvent être équipées d'une commande
électronique d'arrosage.
La commande électronique d'arrosage
permet de débiter la quantité d'eau
optimale pour arroser le disque à
découper. Aucun arrosage n'a lieu au
ralenti.
Avant d'entreprendre le travail
N Se familiariser avec la manipulation
des commandes avant de mettre le
moteur en marche;
N toutes les touches du tableau de
commande peuvent être actionnées
avec le pouce de la main droite – la
main droite doit alors toujours rester
sur la poignée arrière;
N et la main gauche doit toujours
rester sur la poignée tubulaire.

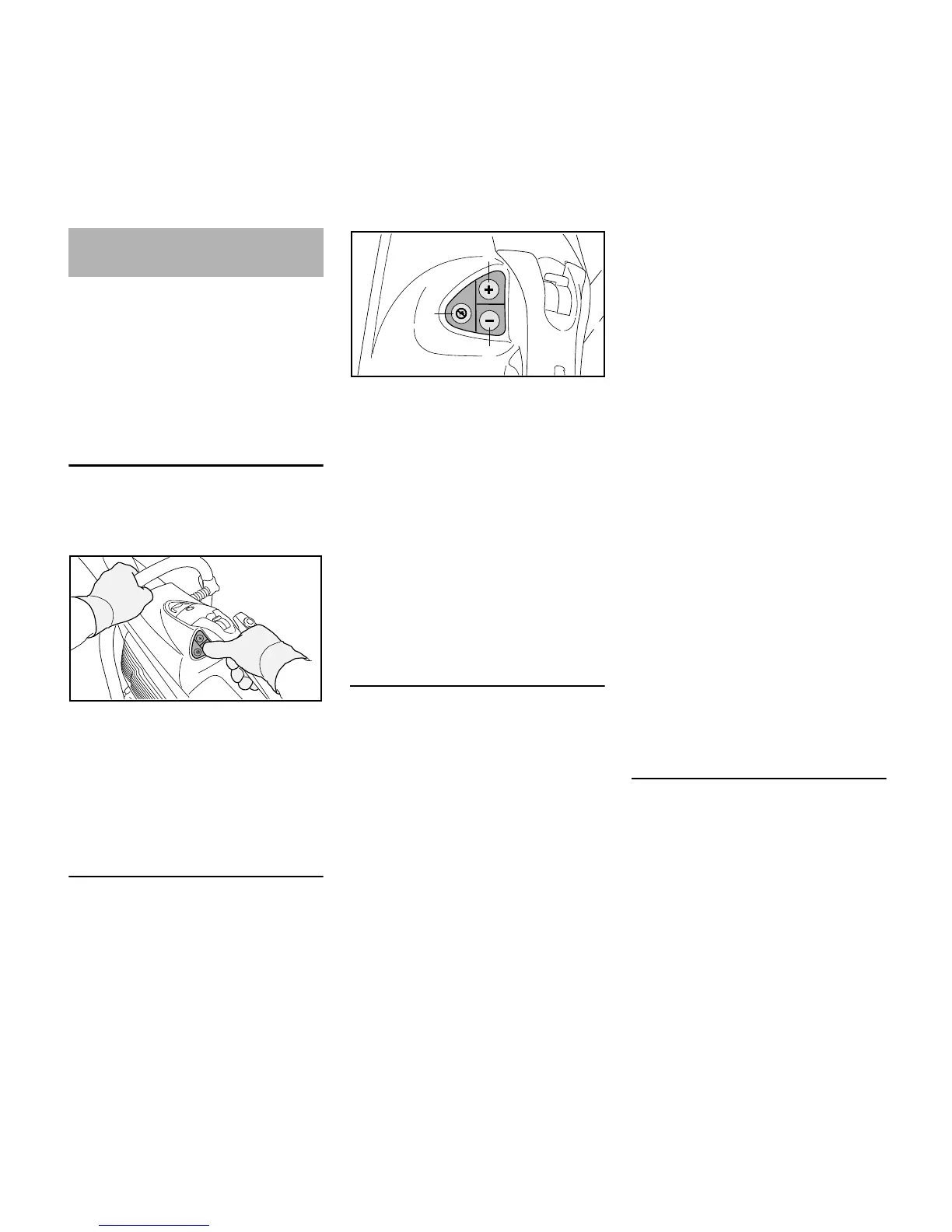

Tableau de commande
Une fois que le moteur est en marche, il
est possible d'activer ou de désactiver la
commande électronique d'arrosage et
de régler le débit d'eau.
1 Touche(+):
activation de la commande
électronique d'arrosage ou
augmentation du débit d'eau
d'arrosage du disque
2 Touche(–):
activation de la commande
électronique d'arrosage ou
réduction du débit d'eau d'arrosage
du disque
3 Désactivation de la commande
électronique d'arrosage – le disque
n'est plus arrosé
Travail avec la commande électronique
d'arrosage
N Mettre le moteur en route, voir
«Mise en route/ arrêt du moteur»;
N donner une impulsion sur la
touche(+) ou(–) avec le pouce de
la main droite – la main droite doit
alors toujours rester sur la poignée
arrière, et la main gauche doit
toujours rester sur la poignée
tubulaire – au ralenti, le disque à
découper n'est pas encore arrosé;
Durant le travail, le disque à découper
est arrosé avec le débit d'eau réglé.
N adapter au besoin le débit d'eau –
en donnant des impulsions sur la
touche(+) ou(–) avec le pouce de
la main droite, autant de fois que
nécessaire pour obtenir le débit
souhaité – la main droite doit alors
toujours rester sur la poignée
arrière, et la main gauche doit
toujours rester sur la poignée
tubulaire.
Lorsqu'à la fin d'une coupe la
découpeuse à disque se trouve au
ralenti, le disque n'est plus arrosé – mais
la commande électronique de
distribution d'eau reste activée. Dès
qu'on poursuit le travail, l'arrosage du
disque à découper reprend
automatiquement, avec le dernier débit
préalablement réglé.
Lorsqu'on arrête le moteur et qu'on le
remet en marche, la commande
électronique d'arrosage est désactivée.
Utilisation sur chariot de guidage STIHL
FW20
Si l'on utilise la découpeuse à disque sur
le chariot de guidage STIHL FW20 en
combinaison avec le réservoir d'eau, il
faut régler le débit d'eau au maximum.
Maintenance et entretien
Si, bien que la commande électronique
d'arrosage soit activée, le débit d'eau
n'est pas suffisant ou que le disque n'est
plus arrosé:
Commande électronique
d'arrosage
