TS 410, TS 420
français
70
AVERTISSEMENT
L'écrou de tension est soumis à la force
d'un ressort – tenir fermement la clé
multiple.
N tourner l'écrou de tension
d'env.1/8de tour dans le sens des
aiguilles d'une montre – la force du
ressort agit alors sur l'écrou de
tension;
N continuer de tourner l'écrou de
tension d'env.1/8de tour dans le
sens des aiguilles d'une montre –
jusqu'en butée;
AVIS
Ne pas faire tourner la clé multiple plus
loin en forçant.
Dans cette position, la courroie poly-V
est tendue automatiquement par la force
du ressort.
N enlever la clé multiple de l'écrou de
tension;

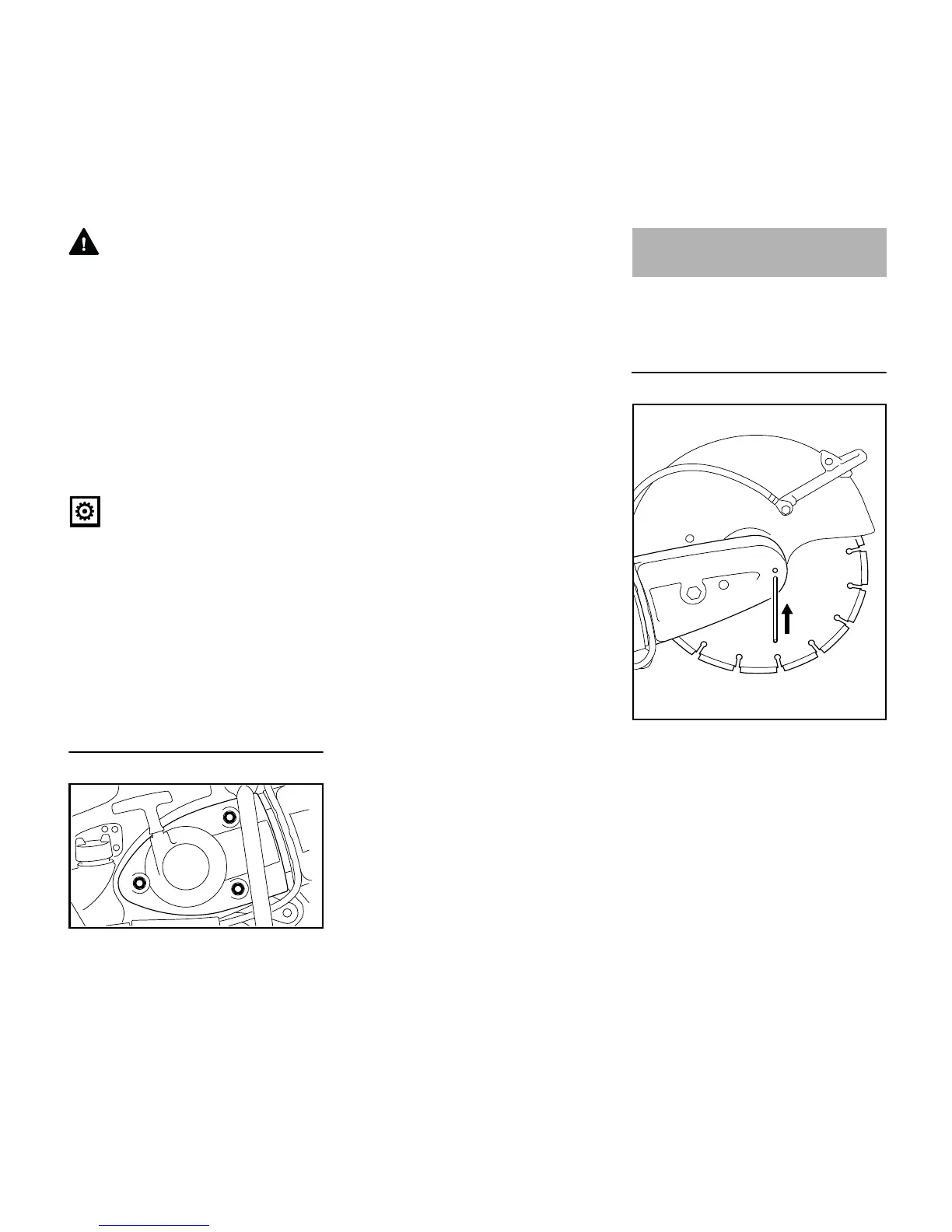

N serrer les écrous(1).
Rectification de la tension de la courroie
poly-V
Pour retendre la courroie, il ne faut pas
agir sur l'écrou de tension.
N Desserrer les écrous(1);
La courroie poly-V est retendue
automatiquement par la force du ressort.
N resserrer les écrous(1).
Ne monter ou remplacer le disque
qu'avec moteur à l'arrêt – curseur
combiné en position STOPou0.
Blocage de l'arbre
N Introduire le mandrin de blocage(1)
à travers le trou du protecteur de la
courroie;
N faire tourner l'arbre à l'aide de la clé
multiple, jusqu'à ce que le mandrin
de blocage(1) se prenne dans
l'orifice situé de l'autre côté;
1
1
1
370BA013 KN
Montage / remplacement du
disque
370BA014 KN
1

Stihl TS 420 Specifications

General

Engine Power	4.4 bhp
Weight	21.2 lbs
Arbor Size	20 mm
Maximum Wheel Size	350 mm
Maximum Cutting Depth	125 mm
Displacement	66.7 cc (4.1 cu. in.)
Fuel Capacity	710 cc
