TS 410, TS 420
français
68

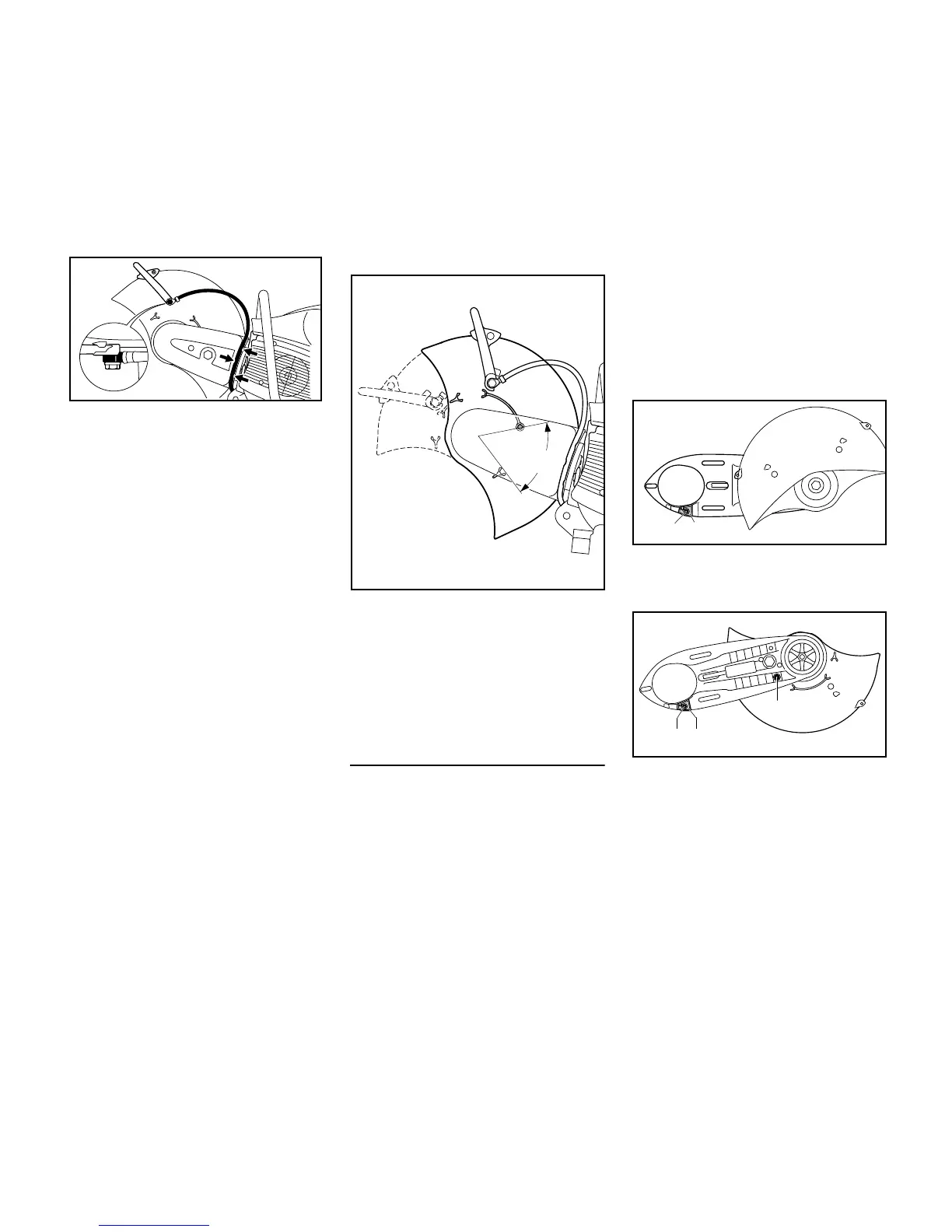

Montage de la prise d'eau
N passer la vis creuse la plus
longue(1) à travers le raccord(2)
de la prise d'eau – faire attention au
positionnement correct du raccord;
N glisser l'écrou à quatre pans dans la
pièce de guidage du capot
protecteur et le retenir;
N appliquer le raccord, avec la vis
creuse la plus longue, sur le levier
de réglage(3) – visser la vis creuse
et la serrer à l'aide de la clé
multiple;
N introduire le flexible d'eau dans la
pièce de guidage du protecteur de
courroie (flèches) en partant du
robinet, en direction du protecteur –
ne pas décrire des courbes trop
serrées;
Contrôle de la plage de réglage du capot
protecteur
N tourner le capot protecteur le plus
loin possible vers l'avant et vers
l'arrière – la plage de réglage(A)
doit être limitée par le boulon de
butée.
Pour continuer, voir «Tension de la
courroie poly-V».
Montage du côté intérieur
N Démonter le disque (voir
«Montage/ remplacement du
disque à découper»);
N démonter la prise d'eau;
N démonter le levier de réglage;
N détendre la courroie poly-V;
N démonter le protecteur de la
courroie;
N démonter le «carter de
découpeuse avec capot
protecteur»;
Préparation du «carter de découpeuse
avec capot protecteur» pour le montage
du côté intérieur
N dévisser la vis(1) de la butée(2);
N enlever la butée(2);
N tourner le «carter de découpeuse
avec capot protecteur» de telle
sorte que le capot protecteur se
trouve du côté intérieur;
N monter la butée(2) – faire coïncider
le trou de la butée avec le trou du
carter de découpeuse;
N visser et serrer la vis(1);
N dévisser le boulon de butée(3);
