TS 410, TS 420
français
66

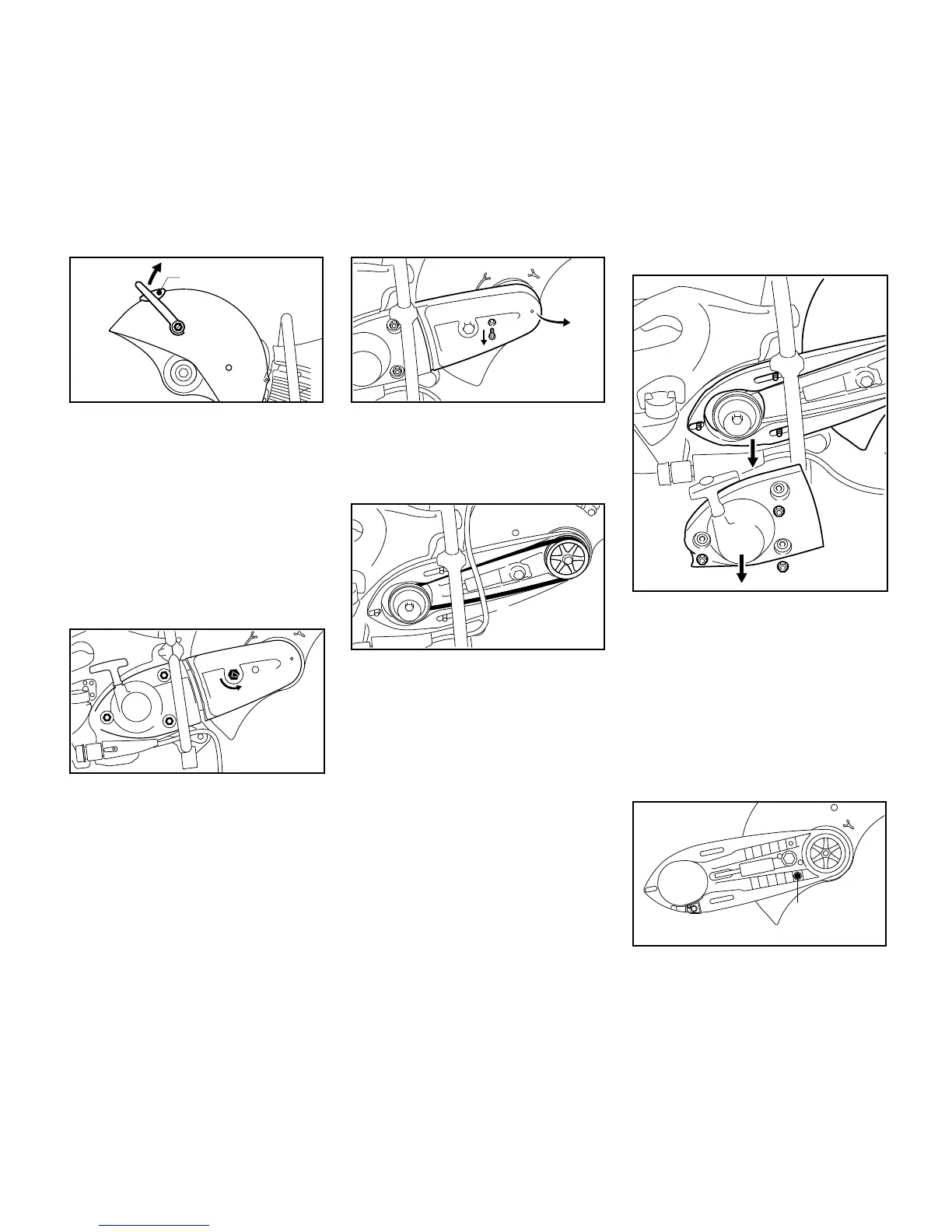

Démontage du levier de réglage
N dévisser la vis creuse(1) à l'aide de
la clé multiple et l'enlever avec le
joint – en sortant, de la pièce de
guidage, l'écrou à quatre pans de la
face intérieure du capot protecteur;
N dévisser la vis(2);
N faire pivoter le levier de réglage(3)
vers le haut et l'enlever;
Relâchement de la tension de la
courroie poly-V
N desserrer les écrous(1) – mais ne
pas les dévisser complètement;
N avec la clé multiple, tourner l'écrou
de tension(2) dans le sens inverse
des aiguilles d'une montre –
d'env.1/4de tour, jusqu'en
butée=0;
Démontage du protecteur de la courroie
N dévisser la vis(1);
N soulever légèrement le protecteur
de courroie(2) et l'enlever vers le
haut;
N enlever la courroie poly-V(3) de la
poulie avant(4);
Démontage du «carter de découpeuse
avec capot protecteur»
N dévisser les écrous(1);
N enlever le «couvercle de lanceur
avec lanceur»(2);
N enlever le «carter de découpeuse
avec capot protecteur»(3) des
goujons filetés;
Préparation du «carter de découpeuse
avec capot protecteur» pour le montage
du côté extérieur
N extraire le boulon de butée(1);
2
370BA069 KN
1
3
1
1
1
2
370BA070 KN
0
2
1
370BA071 KN
3
370BA079 KN
4
370BA072 KN
1
2
3
1
1
1
370BA073 KN
