ターンシグナルランプ
バックアップランプ
ブレーキ/テールランプ
■リヤコンビネーションランプ
■フロントコンビネーションランプ
ブレーキ
バックアップ
ターンシグナル
アース
ターンシグナル
アース
クリアランス
テール
から見る
から見る
ターンシグナルランプ
クリアランスランプ

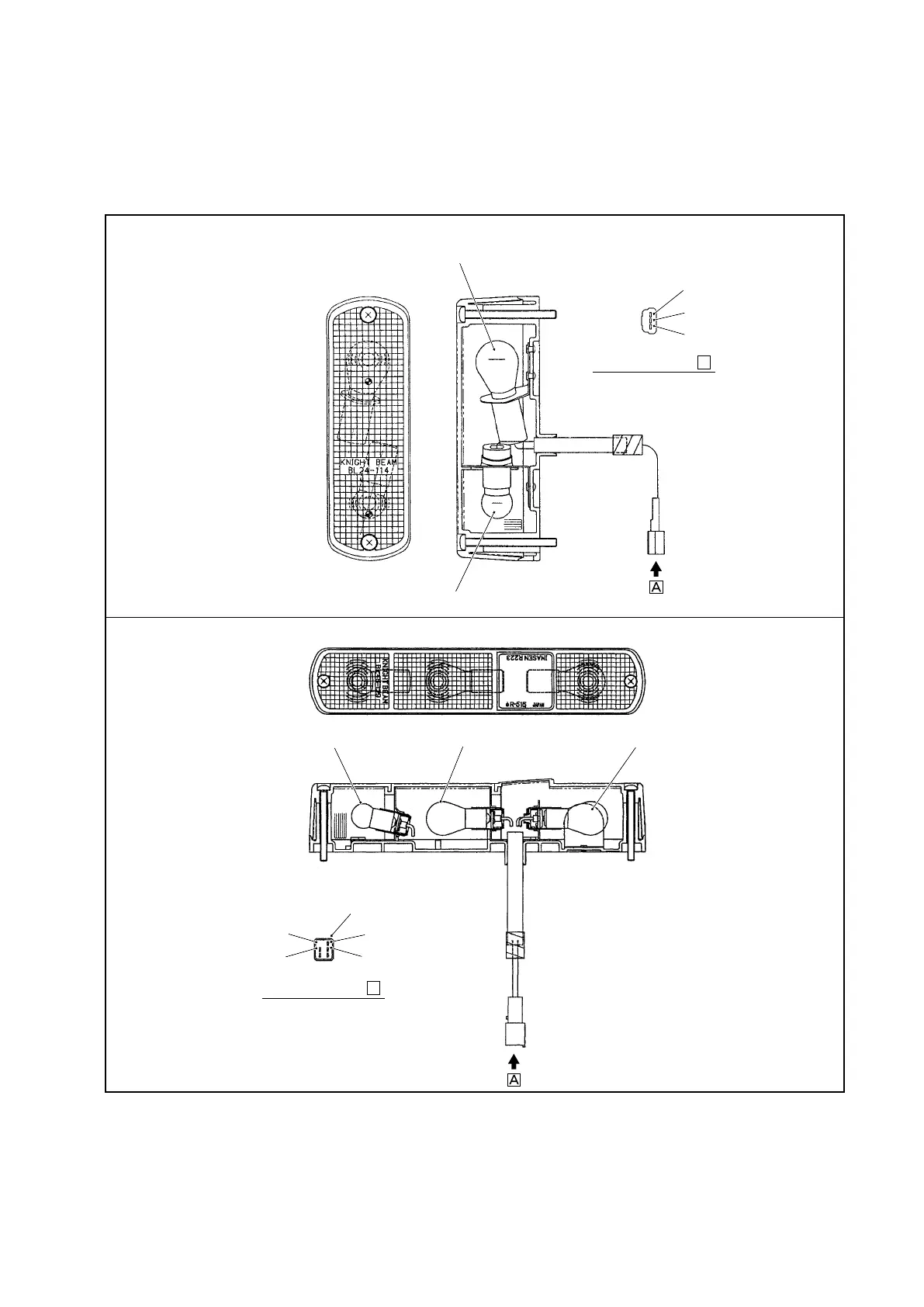

Fig. 9.8 Combination Light
(4) Front and rear combination lights
The structures of the front and rear combination lights are shown in Figure 9.8.
The front combination light consists of a turn signal light and a side marker light.
The rear combination has a turn signal light, a brake light and a tail light incorporated in it.
■ Front combination light
TURN SIGNAL LIGHT
SIDE MARKER LIGHT
TURN SIGNAL
GROUNDING
SIDE MARKER
■ Rear combination light
BACK-UP LIGHT
TURN SIGNAL LIGHT
BRAKE/TAIL LIGHT
BACK-UP
BRAKE
TURN SIGNAL
GROUNDING
TAIL
View looking from
A
View looking from
A
