ACKF01_FR_00 Texa S.p.A. 128/182

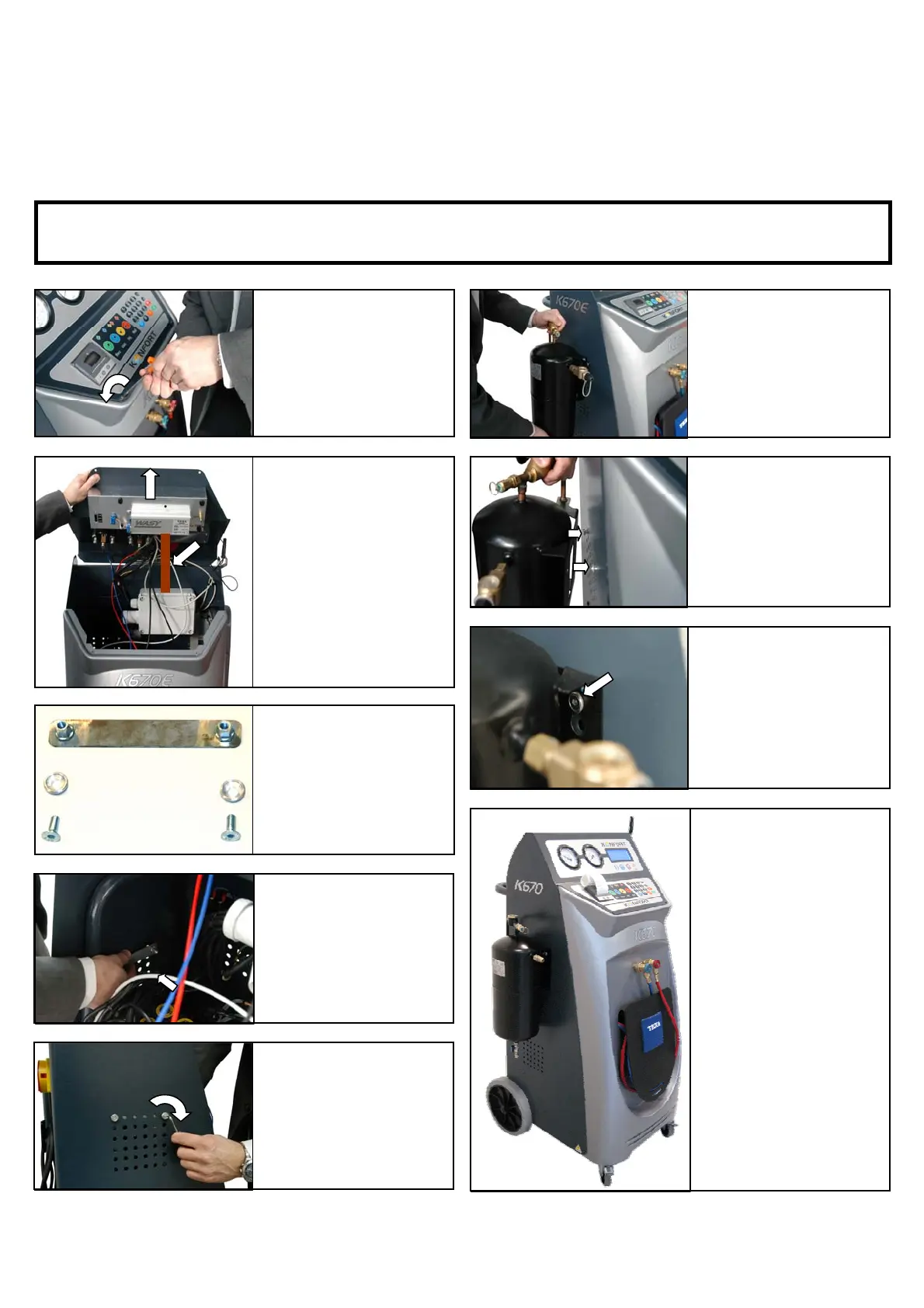

3 INSTALLATION
3.1 Installation sur les stations Konfort
Cette procédure explique l’installation du séparateur de rinçage sur les stations Konfort.
ATTENTION: Avant d’ouvrir la station konfort, assurez-vous que l’équipement est hors
tension et que le câble d’alimentation est débranché de la source d’alimentation.
a) Retirer les deux vis
de fixation du tableau
de commande
b) Soulever le tableau
de commande de la
station Konfort et le
maintenir avec une
calle de bois.
c) Déballer le kit
d’installation et vérifier
la présence de tout les
composants.
d) Présenter le support
d’installation vers
l’intérieure du panneau
latéral gauche en le
positionnant sur la
rangée supérieure de
trous d’aération.
e) Positionner les
deux vis avec les
rondelles
aluminium. Serrer
les vis avec l’outil
requis.
f) Présenter le
séparateur vers les
deux rondelles
aluminium que vous
venez d’installer sur le
panneau latéral gauche
de la station.
g) Les deux rondelles
aluminium doivent se
loger dans les deux
trous situés dans la
base du séparateur.
i) Maintenant le
composant principal du
kit est installé et la
station Konfort est
prète à l’emploi.
Le kit peut néanmoins
etre démonté
facilement en cas de
non-utilisation
fréquente.
h) Lorsque les deux
rondelles sont en place,
faire coulisser le
séparateur vers le bas
jusqu’à ce que les
rondelles viennent en
appuit .
