6.4 Ejemplos de adaptadores y conexiones para el lavado
A continuación se describen diversos ejemplos de conexión que pueden usarse para lavar
sistemas A/A. Debe seleccionar la conexión apropiada según la configuración del sistema
específico. (La caja de adaptadores de lavado universales, P/N 3134,contiene
aproximadamente 60 tipos distintos de adaptadores)
(Con adaptador ¼’’ x 3/8’’ P/N 39001721 instalado en medio)

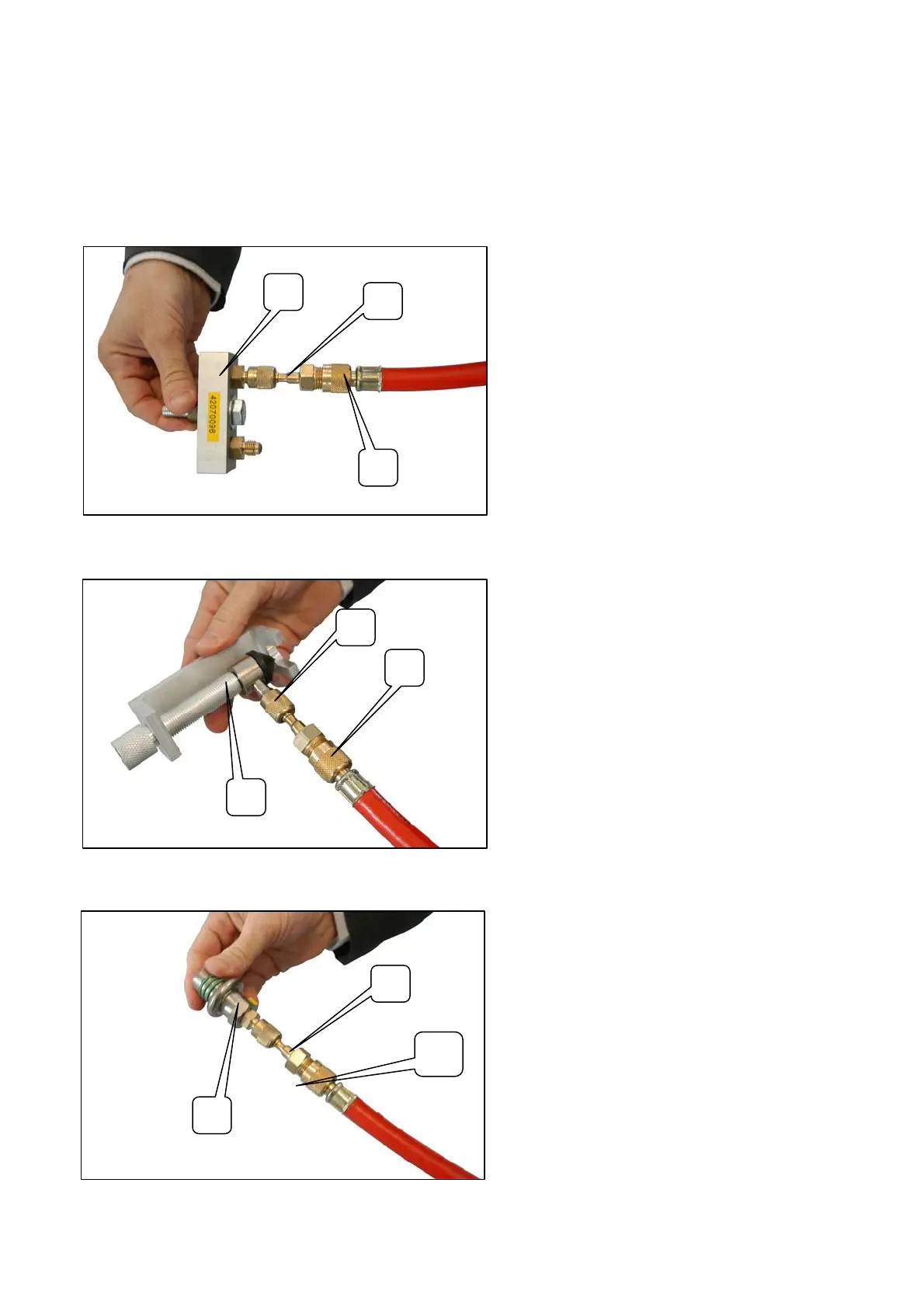

Ejemplo 1
(1) Manguera de lavado roja P/N 3900171
(2) Adaptador ¼’’ x 3/8’’ P/N 3900172
(3) Puente compresor P/N 42070096
Ejemplo 2
(1) Manguera de lavado roja P/N 3900171
(2) Adaptador ¼’’ x 3/8’’ P/N 3900172
(3) Adaptador universal P/N 42070098 1
Ejemplo 3
(1) Manguera de lavado roja P/N 3900171
(2) Adaptador ¼’’ x 3/8’’ P/N 3900172
(3) Adaptador de muelle P/N 42070086 ”
3
2
1
1
2
3
1
2
3
