TEXA ACKF01 - Exemples Dadaptateurs & Connexion de Rinçage

ACKF01_FR_00 Texa S.p.A. 147/182

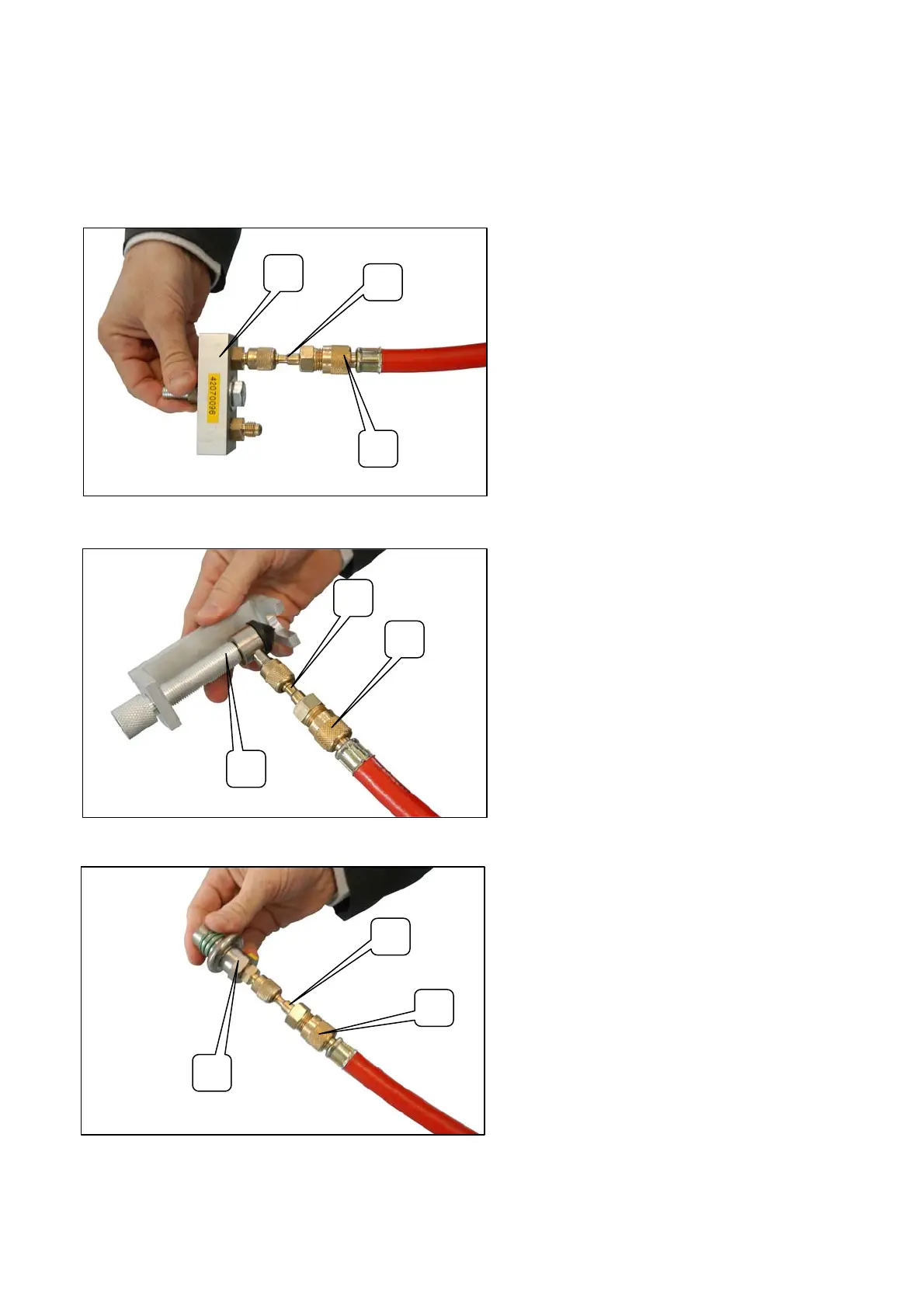

6.4 Exemples d’adaptateurs & connexion de rinçage
Ci-dessous sont décrit divers exemples de connexion qui peuvent etre utilisés pour rincer les
système A/C. Il est nécessaire de choisir la connexion appropriée en fonction de la
configuration du système rencontré. (Le set d’adaptateurs universels Réf.3134, contient
environ 60 differents modèles)
(With ¼’’ x 3/8’’ adapter P/N 3900172
installed between)
Exemple 1
(1) Tuyau rinçage rouge Réf.3900171
(2) Adaptateur ¼’’ x 3/8’’ Réf.3900172
(3) Pontage compresseur Réf.42070096
Exemple 2
(1) Tuyau rinçage rouge Réf.3900171
(2) Adaptateur ¼’’ x 3/8’’ Réf.3900172
(3) Adaptateur universel Réf.42070098
Exemple 3
(1) Tuyau rinçage rouge Réf.3900171
(2) Adaptateur ¼’’ x 3/8’’ Réf.3900172
(3) Adaptateur « Spring-lock » Réf.42070086
3
2
1
1
2
3
1
2
3
