6.3 Installation von Brücken und Adaptern

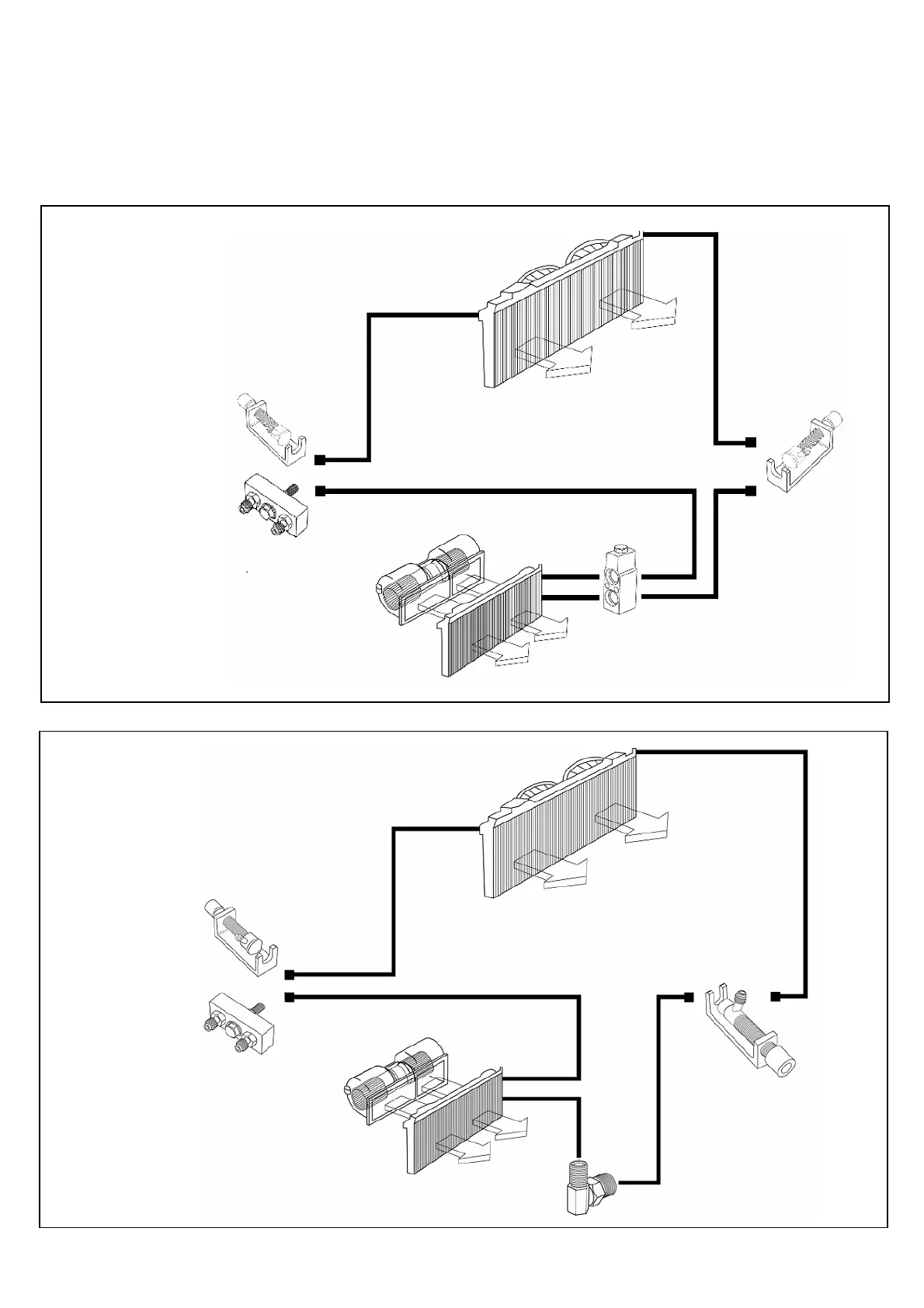

Abhängig von der Systemkonfiguration müssen mitgelieferte Adapter und Brücken installiert
werden. Die folgenden 3 Abbildungen zeigen gewöhnliche Situationen, wie sie in Kühlsystemen
vorkommen.
Kompressor
-Position
Empfänger
Trockner-
Position
System mit Block-
Expansionsventil
System mit Thermostat-
Expansionsventil
(1)
(2)
(1)
(1) Universaladapter
(2) Kompressorbrücke
(3) Block-Expansionsventilbrücke
(3)
(1) Universaladapter
(2) Kompressorbrücke
(3) Thermostat-Expansionsventilbrücke
(1)
(2)
(1)
(3)
Kompressor
-Position
Empfänger
Trockner-
Position
Verdampfer
Kondensator
Kondensator
Verdampfer
