6.3 Installation des pontages & adaptateurs
Dépendant de la configuration du système, il est nécessaire d’installer des adaptateurs et

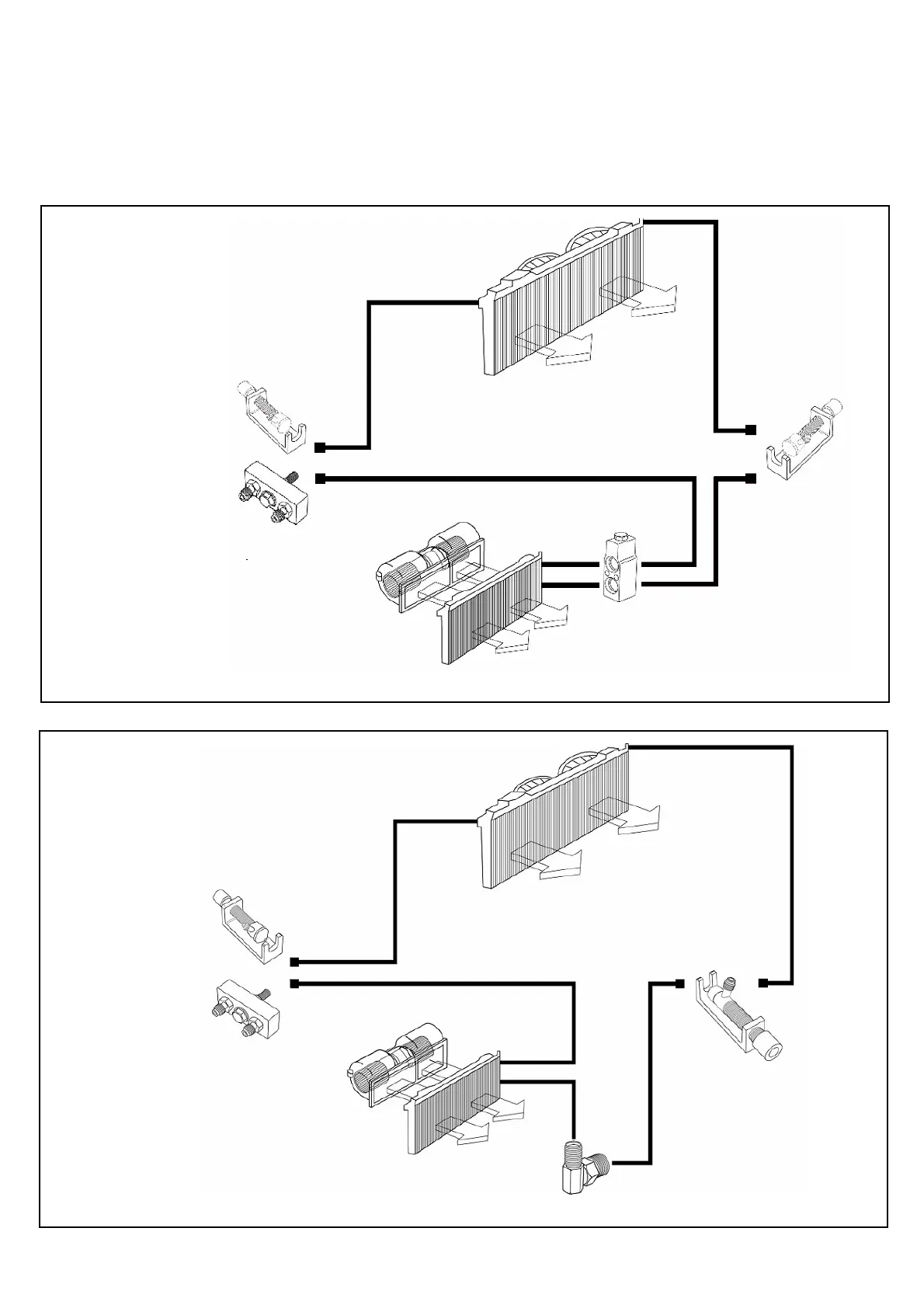

pontages fournis dans le kit. Les trois illustrations suivantes présentent des situations
courantes rencontrée avec les divers systèmes de climatisation.
Position du
com
resseur
Position du
filtre
déshydrateur
Système à détendeur
thermostatique monobloc
Système à détendeur thermostatique
avec égalisation interne ou externe
(1)
(2)
(1)
(1) Adaptateur universel
(2) Pontage de compresseur
(3) Pontage de détendeur thermostatique monobloc
(3)
(1)
(2)
(1)
(3)
Position du
filtre
déshydrateur
Position du
com
resseur
(1) Adaptateur universel
(2) Pontage de compresseur
(3) Pontage de détendeur thermostatique avec égalisation interne ou externe
Position du
détendeur
Position du
détendeur
Condenseur
Condenseur
Evaporateur
Evaporateur
