6.4 Esempi di adattatori e raccordi per il lavaggio
La sezione che segue illustra vari esempi di raccordi che possono essere impiegati per il
lavaggio degli impianti di climatizzazione. Scegliere il raccordo opportuno in base alla
configurazione del sistema interessato (la valigetta degli adattatori universali di lavaggio, num.
part. 3134, contiene circa 60 tipi diversi di adattatori).
(Con interposto l’adattatore ¼’’ x 3/8’’
num. part. 3900172)

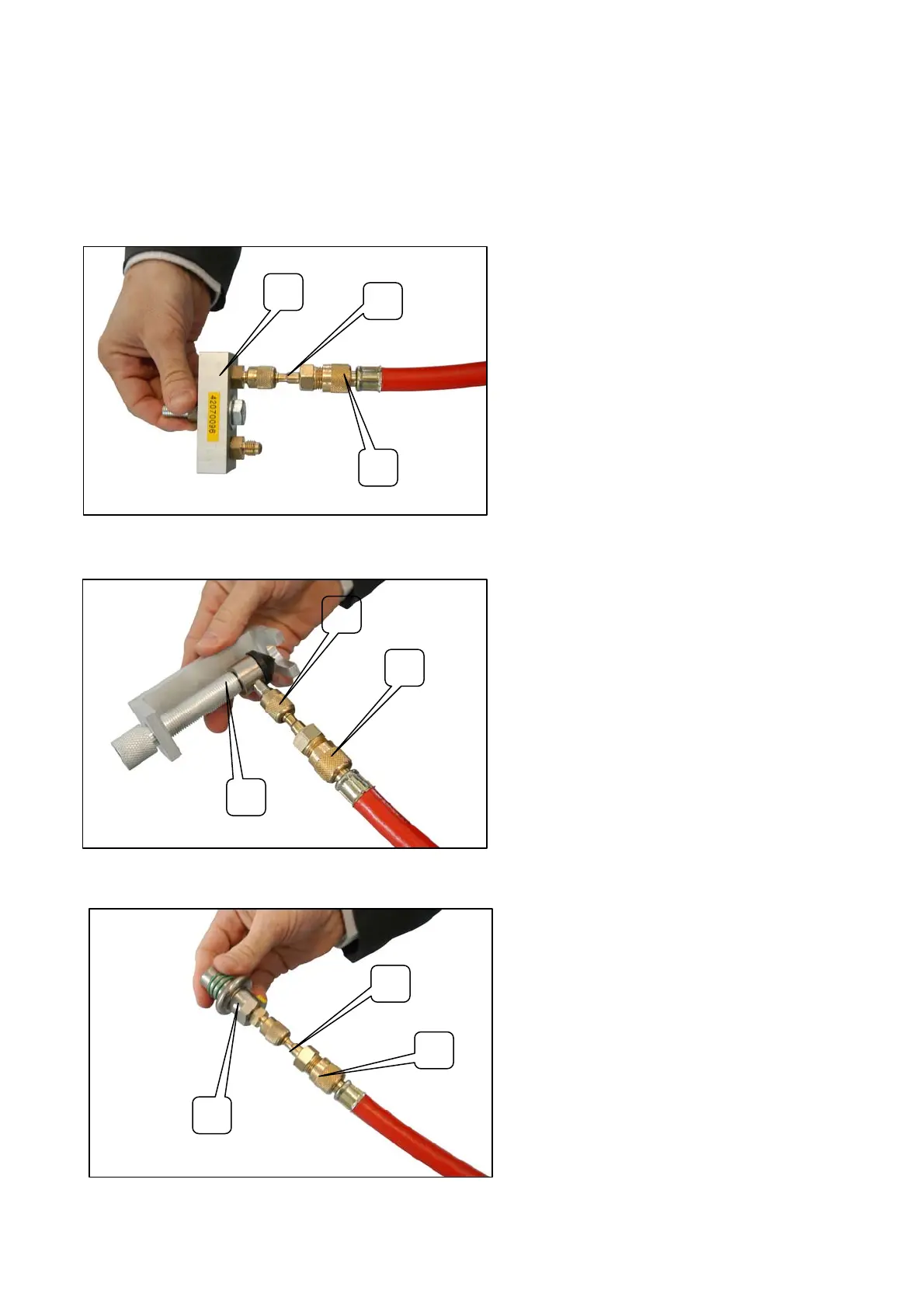

Esempio 1
(1) Tubo flessibile di lavaggio rosso, num. part.
3900171
(2) Adattatore ¼’’ x 3/8’’, num. part. 3900172
(3) Ponte compressore, num. part. 42070096
Esempio 2
(1) Tubo flessibile di lavaggio rosso, num.
part. 3900171
(2) Adattatore ¼’’ x 3/8’’, num. part.
3900172
(3) Adattatore universale, num. part.
42070098
Esempio 3
(1) Tubo flessibile di lavaggio rosso, num.
part. 3900171
(2) Adattatore ¼’’ x 3/8’’, num. part.
3900172
(3) Adattatore “bloccaggio a molla”, num.
part. 42070086
3
2
1
1
2
3
1
2
3
