ACKF01_IT_00 Texa S.p.A. 31/62
6.5.2 Controlavaggio lato evaporatore
Al fine di eseguire il passaggio finale del lavaggio, invertire i raccordi collegati all’impianto. In
questa condizione, sarà possibile effettuare il controlavaggio verso l’ubicazione del filtro
disidratatore, procedendo in senso contrario rispetto al flusso regolare dell’impianto di
climatizzazione.

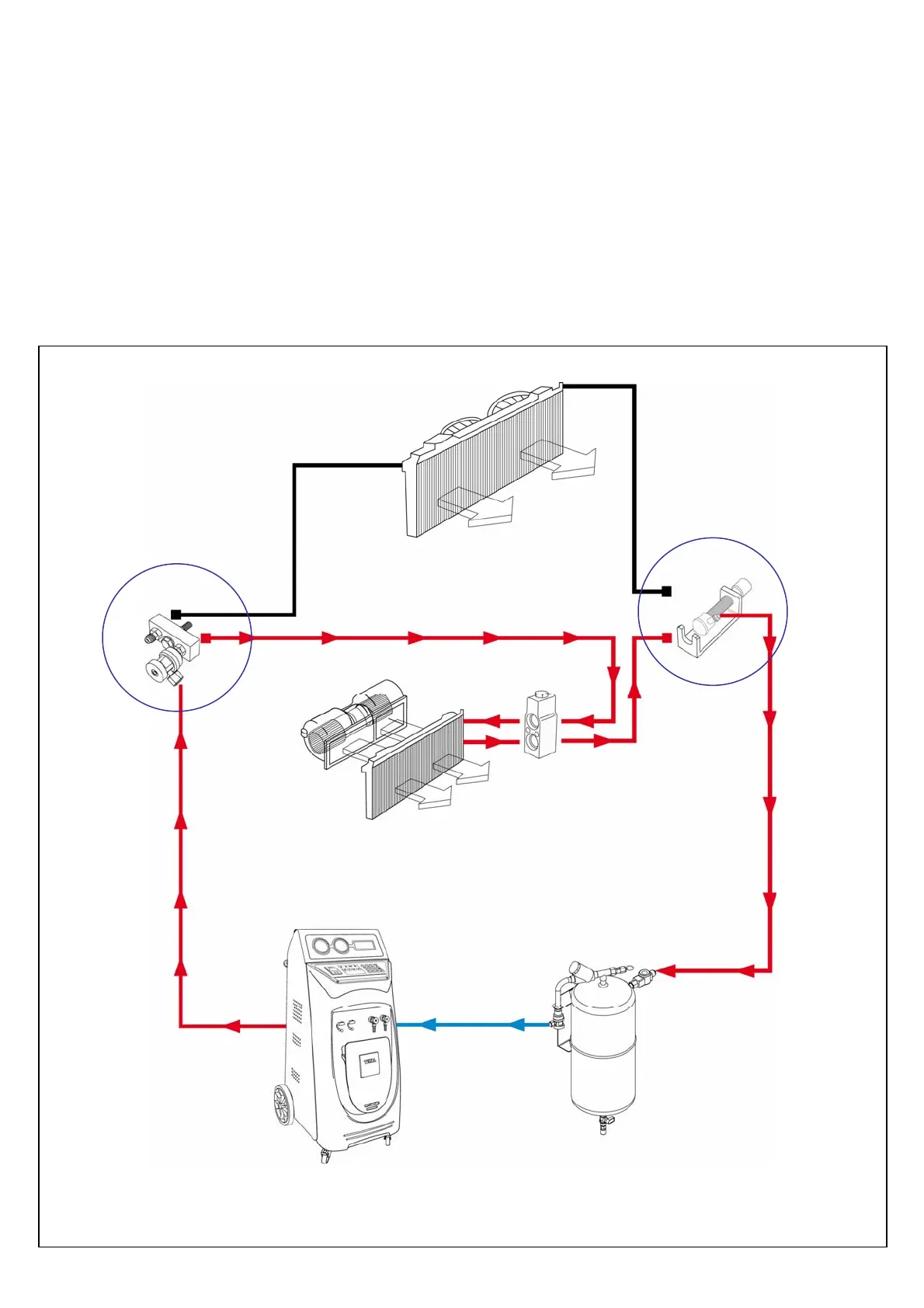

Collegare l’unità Konfort all’impianto come segue:
(1)Tubazione rossa di servizio Konfort con raccordo HP all’ubicazione del
compressore
(2)Tubazione rossa di servizio bombola 3/8’’ SAE num. part. 3900171
all’ubicazione filtro disidratatore
Ubicazione
compressore
Ubicazione
filtro
disidratatore
(1)
(2)
Condensatore
Evaporatore
