TEXA ACKF01 - Installazione DI Ponti E Adattatori

ACKF01_IT_00 Texa S.p.A. 25/62
6.3 Installazione di ponti e adattatori

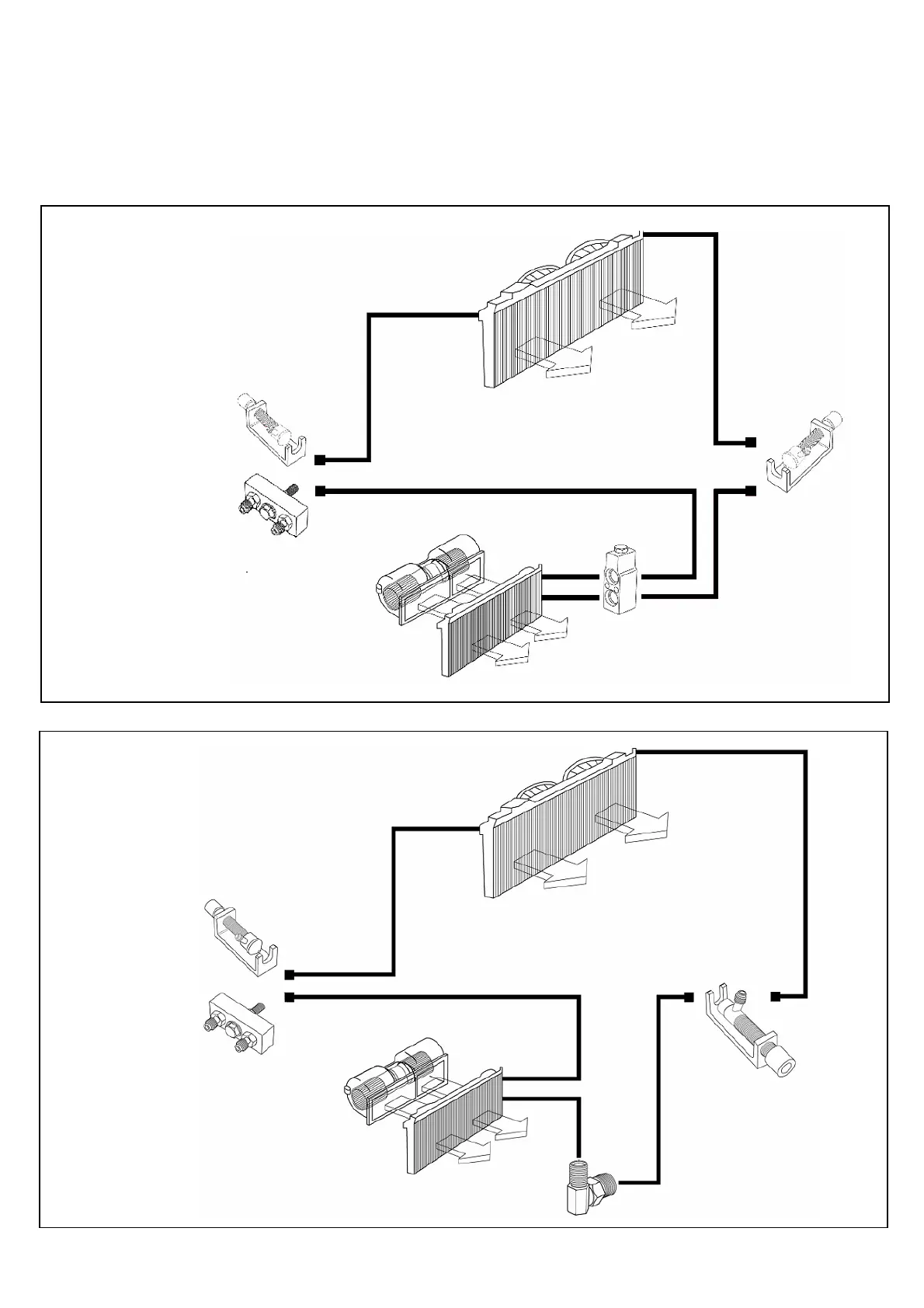

In funzione della configurazione del sistema, occorre installare gli adattatori e i ponti in
dotazione nel kit. I 3 disegni che seguono illustrano situazioni comuni che si riscontrano negli
impianti di climatizzazione.
Ubicazione
compressore
Ubicazione
filtro
disidratatore
Sistema dotato di valvola di
espansione di tipo a blocco
Sistema dotato di valvola di
espansione termostatica
(1)
(2)
(1)
(1) Adattatore universale
(2) Ponte compressore
(3) Ponte valvola di espansione a blocco
(3)
(1) Adattatore universale
(2) Ponte compressore
(3) Ponte valvola di espansione termostatica
(1)
(2)
(1)
(3)
Ubicazione
compressore
Ubicazione
filtro
disidratatore
Evaporatore
Condensatore
Condensatore
Evaporatore
