VHF K4 edition - Installer Lunité de Maintenance Sur la Machine; Raccorder le Tuyau Dair Comprimé à Lunité de Maintenance

15
Mode d’emploi d’origine: K4 edition
Statut : 02/2020 (version du document E)
Installation de la machine

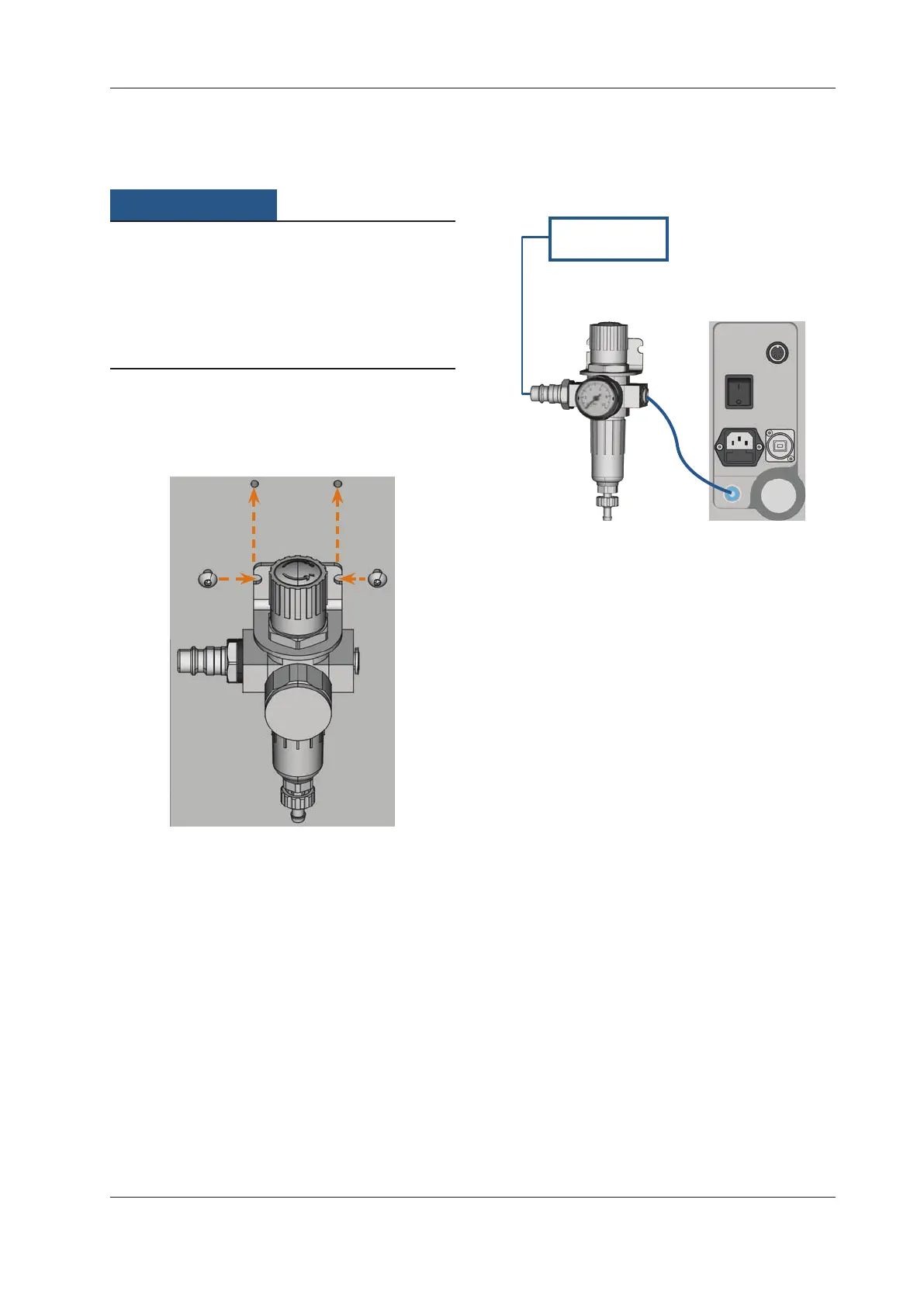

4.4.2 Installer l’unité de maintenance sur la machine
AVIS
Défaillance du séparateur d’eau en cas d’erreur
de montage de l’unité de maintenance
L’unité de maintenance doit toujours être installée verti-
calement, sans quoi le séparateur d’eau peut ne pas foncti-
onner correctement.
h Installez l’unité de maintenance verticalement (
 Abb.
7).
Surlecôtégauchedelamachinesetrouventdeuxoricesqui
permettent d’installer l’unité de maintenance.
M Fixez l’unité de maintenance en position verticale avec
lesvisàtêtebombéelivréesdanslesorices.
 
4.4.3 Raccorder le tuyau d’air comprimé à l’unité de
maintenance

Alimentation externe
en
air comprimé

M1. Fermez l’alimentation externe en air comprimé.
M2. Avec le tuyau d’air livré, reliez le raccord d’air com-
primé droit de l’unité de maintenance [2] au raccord
d’
air comprimé de la machine.
M3.
Raccordez l’alimentation externe en air comprimé au
raccord d’air comprimé gauche de l’unité de main
-
tenance [6].
M4. Vériez soigneusement l’installation pour déceler
d’éventuelles erreurs ou détériorations. Ne mettez ja
-
mais sous pression d’air des tuyauteries ou raccords
défectueux !
M5.
Ouvrez l’alimentation externe en air comprimé.
M6. Vériezlapressiond’airsurlemanomètre[3].Sicelle-ci
ne se situe pas entre 7 bar (100 psi) et 8 bar (120 psi),
réglez-la à l’aide de l’unité de maintenance (
 chapit-
re
4.4.4).
