4.4.4 Ajuste de la presión de aire a través de la unidad
de mantenimiento
Únicamente será necesario ajustar la presión de aire si la
presión que indica el manómetro no se encuentra entre
6 bar (90 psi) y 8 bar (120 psi).
M1. Compruebe que la unidad de mantenimiento esté cor
-
rectamente conectada a la máquina y a la alimentación
de aire comprimido externa (a partir de
 capíto-
lo
4.4.2, página 15).

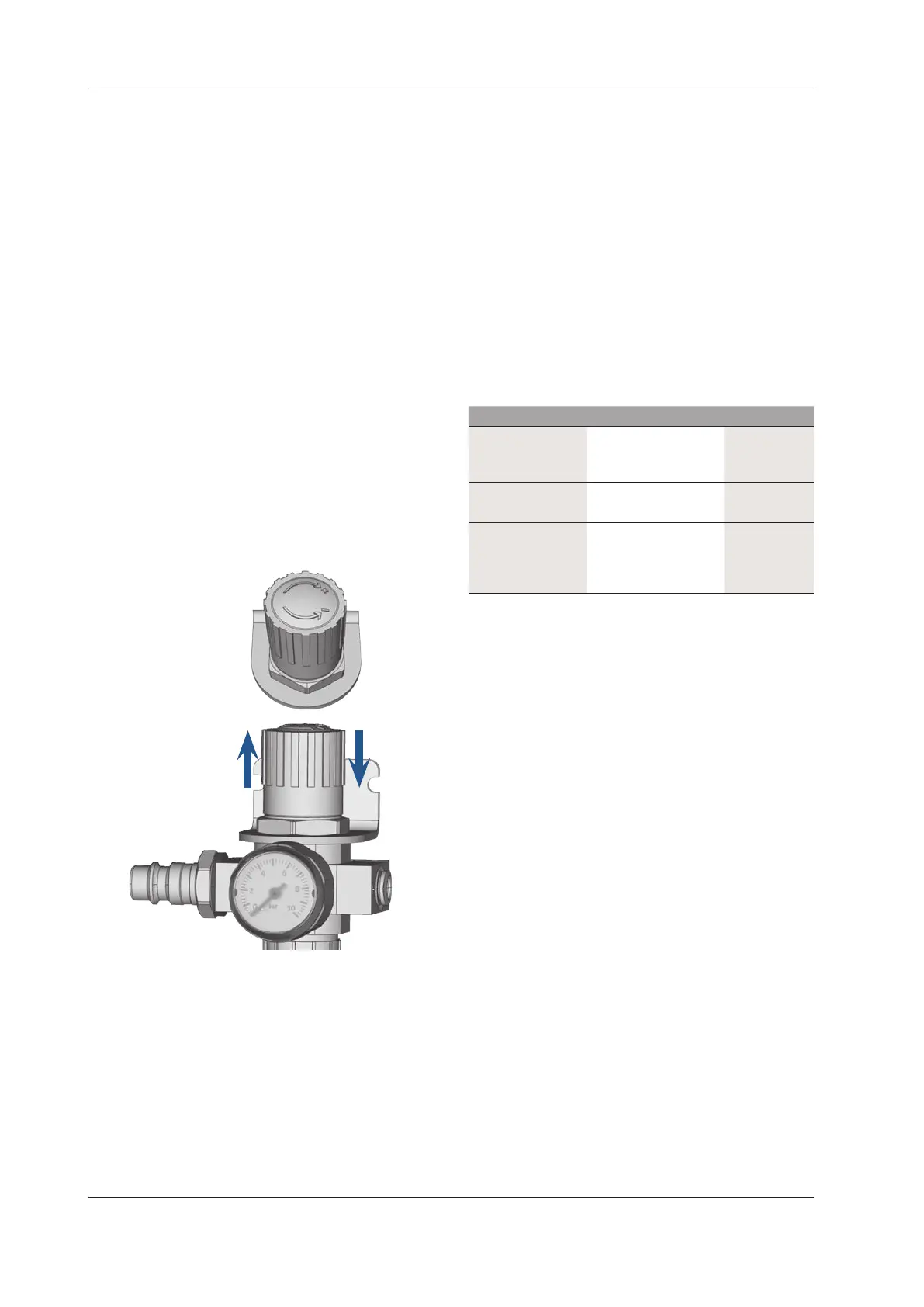

M2. Extraiga ligeramente el mando giratorio que se encuen-
tra en la parte superior de la unidad de mantenimiento.
M3.
Gire el mando giratorio en la dirección deseada has-
ta que la presión indicada esté entre 6 bar (90 psi) y
8 bar (120 psi) (r
ecomendada: 7 bar (100 psi)):

en sentido «+» para aumentar la presión

en sentido «–» para reducir la presión
M4. Vuelva a presionar el mando giratorio hacia abajo.
 El ajuste del aire comprimido queda bloqueado y no se
podrámodicaraccidentalmente.

1. 3.
2.

4.5 Instalación del sistema de aspiración
b
Funcionamiento del sistema de aspiración:  capíto-
lo
3.4, página 10-
Componentes disponibles del sistema de aspiración:

Equipo de aspiración incl. manguera de aspiración

Unidad de conmutación para conectar y desconectar
cualquier equipo de aspiración mediante la máquina

Conexión para manguera de aspiración: por si la man-
guera de aspiración no encaja en la máquina
En la siguient
e tabla puede consultar qué component
es son
necesarios y cómo puede combinarlos.
Componente Adquisición ¿Necesario?
Equipo de aspiración Servicio de Atención al
Cliente,
comercio especializado
Sí
Unidad de conmut-
ación
Servicio de Atención al
Cliente
No
Conexión de man-
guer
a
Volumen de suministro,
Servicio de Atención al
Cliente
Cuando la
manguera de
aspiración no
encaja
4.5.1 Requisitos relativos al equipo de aspiración
h Utilice exclusivamente un equipo de aspiración con las
siguientes características:

Diseñado para uso industrial en el ámbito dental

EquipadoconunltrodelacategoríadeltrosM

Adecuado para el emplazamiento de la máquina

Dispone de mecanismos de seguridad que protegen al
personal de descargas estáticas (p. ej., una manguera
de aspiración antiestática)

Capacidad de aspiración mínima:
2000 l/min a 220 hPa (70,6 cfm a 3,2 psi)
