Maschine betreiben
5.4 Rohlinge einspannen und entnehmen
Im Auslieferungszustand bearbeitet Ihre K4 edition Ronden
mit einem Durchmesser von 98,5 mm.
5.4.1 Ronden einspannen
Ronden legen Sie in den Rohlingshalter und befestigen sie
dann mit einem Fixierring.

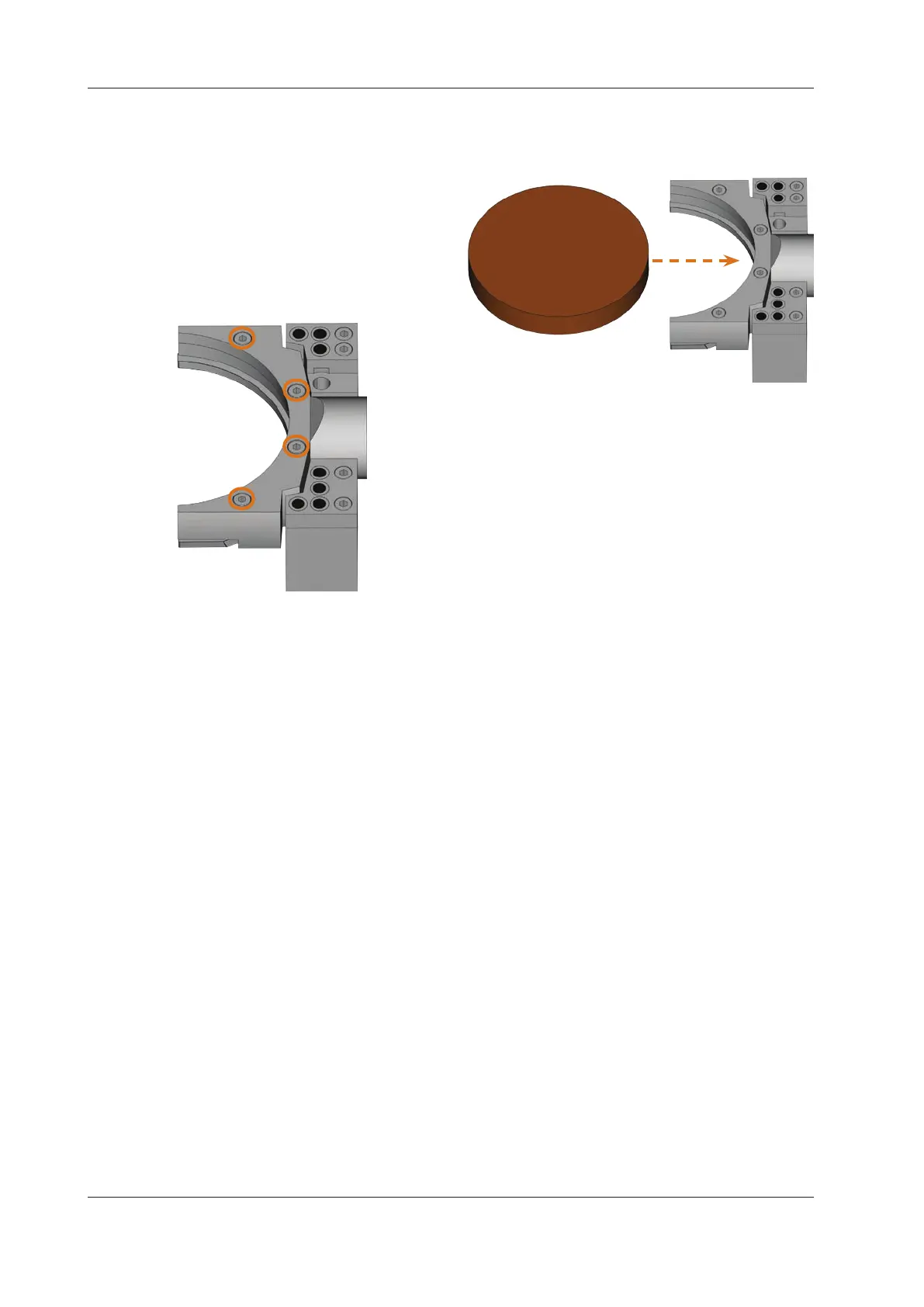

Abb. 18: Schrauben zum Fixieren von Rohlingen (orange markiert)
M1. ÖnenSiedieArbeitsraumtür.
M2. Halten Sie eine eventuell eingespannte Ronde mit ei-
ner Hand fest. Lockern Sie die 4 Schrauben, die den
F
ixierring am R
ohlingshalter befestigen, bis der Spalt
groß genug ist.
M3. Entfernen Sie eine eventuell vorhandene Ronde.
M4. Kontrollieren Sie die Gewinde im Rohlingshalter und
die Schraubengewinde auf vorhandene Verschmut
-
zung.
n
Reinigen Sie die verschmutzten Gewinde sorgfältig mit
einem Sauger oder Pinsel. Durch Bearbeitungsrück-
stände können die Gewinde beschädigt werden und
der Fixierring läss
t sich evtl. nicht mehr ausreichend
befestigen.
M5. Setzen Sie die gewünschte Ronde in die Nut des Roh
-
lingshalters ein ( Abb. 19).
Abb. 19: Ronde in Rohlingshalter einsetzen
M6. Halten Sie die Ronde mit einer Hand und ziehen Sie die
Schrauben aus Schritt M2 wieder fest.
n
Ziehen Sie die Schrauben an und kontrollieren Sie den
sicheren Sitz von Fixierring und Ronde. Wenn sich Roh-
linge während der Bearbeitung bewegen oder vibrie-
ren, wird das Ergebnis unbrauchbar.
5.4.2 Ronden entnehmen
M Um eine Ronde zu entnehmen, lösen Sie die 4 Schrau-
ben des Fixierrings und entfernen Sie die Ronde.
5.5 Aufträge ausführen
n
Bewegen Sie die Maschine während der Auftrags-
ausführung nicht, da die Ergebnisse ansonsten unge-
nau ausfallen können.
M1.
Sorgen Sie dafür, dass folgende Voraussetzungen für
die Auftragsausführung erfüllt sind:

Sie haben in DentalCAM den auszuführenden Auftrag
angelegt und an DentalCNC übergeben.

In DentalCNC sind alle benötigten Werkzeuge dem
Auftrag zugewiesen.

DiebenötigtenWerkzeugebendensichandenrichti
-
gen Positionen im Werkzeugmagazin der Maschine.

Im Rohlingshalter sind alle benötigten Rohlinge aus
dem richtigen Material eingespannt.

Das Absauggerät ist korrekt eingestellt und der Auf
-
fangbehälter kann noch Späne aufnehmen.

Die Druckluftzufuhr ist korrekt eingestellt.
M2. Schließen Sie die Arbeitsraumtür.
M3. Wenn Sie das Absauggerät manuell steuern, schalten
Sie das Gerät ein und stellen Sie es auf die benötigte
Stufe.
S4. Starten Sie die Auftragsausführung in DentalCNC.
 Die Maschine beginnt mit der Auftragsausführung.
