Originalbetriebsanleitung: K4 edition
Dokumentversion: E – 02/2020
Maschine installieren
4.4 Druckluft anschließen
WARNUNG
Verletzungsgefahr durch austretende Druckluft
und peitschende Druckluftschläuche
Oene Druckluftanschlüsse sowie lose Druckluftschläuche
können schwere Verletzungen verursachen.
h Sorgen Sie dafür, dass während der Installation der
Druckluftschläuche und der Wartungseinheit keine
Druckluft durch die Schläuche und Anschlüsse geleitet
wird.
h Prüfen Sie nach der Installation der Druckluftschläuche,
ob diese fest in allen vorgesehenen Anschlüssen sitzen
und nicht beschädigt sind, bevor Sie Druckluft durch
die Schläuche und Anschlüsse leiten.
h Leiten Sie keine Druckluft durch beschädigte Leitungen
oder Anschlüsse.
HINWEIS
Lagerausfall und elektrische Schäden an der
Spindel bei unreiner Druckluft
Die eingehende Druckluft muss trocken und ölfrei nach
ISO 8573-1 sein, da die Wartungseinheit nur als Indikator
für verunreinigte Luft dient.
Luftreinheit nach Vorgabe ISO 8573-1
Feststopartikel Klasse 3 Filtergrad besser als
5µmfürFeststoe
Wasser Klasse 4 Maximaler Druck-
taupunkt:+3°C
Gesamtölgehalt Klasse 3 MaximalerÖlge-
halt: 1
mg/m
3
h Sorgen Sie dafür, dass die Druckluft den genannten Vor-
gaben entspricht.
h Schließen Sie Maschine nur mit der mitgelieferten War-
tungseinheit an die Druckluftversorgung an.
Die Spindel benö
tigt die Druckluft für folg
ende Zwecke:
FürdasÖnenundSchließenderSpannzangebeim
Werkzeugwechsel.
Für die Sperrluft, die verhindert, dass Fremdkörper in
die Spindel eindringen.
Luftverbrauch der Maschine:
ca. 50 l/min (1,8 cfm) bei 6 bar (90 psi)
ca. 80 l/min (2,8 cfm) bei 8 bar (120 psi)
4.4.1 Überblick Wartungseinheit
Mit der Wartungseinheit schließen Sie die Maschine an Ihre
Druckluftversorgung an und regulieren den Eingangsdruck
für die Maschine.

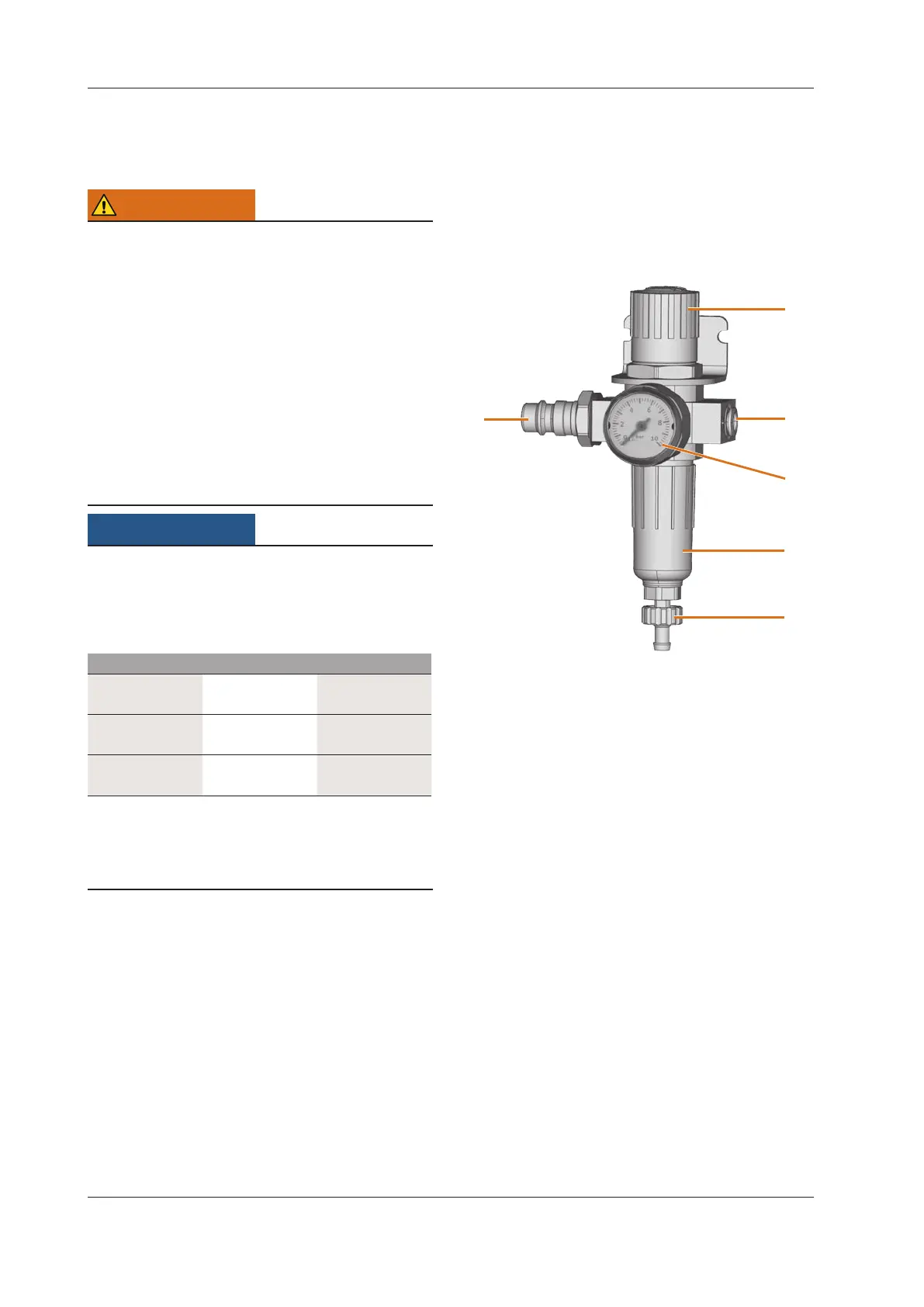

Abb. 6:
1
2
3
4
5
6
Wartungseinheit: Drucklufteinstellung und -kontrolle
[1] Drehknopf zur Druckregulierung
[2] Druckluftanschluss zur Maschine (Ø 6 mm)
[3] Manometer zur Kontrolle des ausgehenden Drucks
[4] Wasserabscheider
[5] Ablassschraube
[6] Druckluftanschluss für externe Druckluftversorgung
