Istruzioni d’uso originali: K4 edition
Stato 02/2020 (Versione documento E)
Installazione della macchina
4.4 Collegamento dell’aria compressa
AVVERTENZA
Pericolo di lesioni in caso di fuoriuscite di aria
compressa o di contraccolpi nei tubi flessibili
dell’aria compressa
Eventualicollegamentiariacompressaapertietubiessibili
aria compressa allentati possono causare gravi lesioni.
h Fareinmodoche,durante l’installazionedeitubies
-
sibili
ariacompressaedell’unitàditrattamentoaria,non
vengacondottaariacompressaattraversoitubiessibili
e i collegamenti.
h Unavoltainstallatiitubiessibiliariacompressa,cont
-
rollare che essi siano saldamente in sede in tutti gli ap-
positi
collegamentiechenonsianodanneggiati,prima
diconvogliarel’ariacompressaattraversoitubiessibili
e i collegamenti.
h Non convogliare aria compressa attraverso condotti o
collegamenti danneggiati.
AVVISO
Avarie ai cuscinetti e danni elettrici al mandrino
in caso di aria compressa contaminata
L’aria compressa in ingresso dovrà essere asciutta e priva
di olio,comedaISO8573-1,poichél’unitàditrattamento
aria funge esclusivamente da indicatore di contaminazione
dell’aria.
Purezza dell’aria secondo prescrizioni ISO 8573-1
Particelle solide Classe 3 Gradodiltraggio
superiore a 5 µm
per sostanze solide
Acqua Classe 4 Punto di rugiada
max. in pressione:
+3°C
Contenuto d’olio
totale
Classe 3 Contenuto d’olio
max.: 1 mg/m
3
h Fare in modo che l’aria compressa corrisponda alle pre-
scrizioni riportate.
h Collegare la macchina all’alimentazione di aria compres-
sa esclusivamente con l’unità di trattamento aria in do-
tazione.
Il mandr
ino necessita di aria compressa per i seguenti scopi:

Per l’apertura e la chiusura della pinza di serraggio
durante il cambio utensili.

Perl’ariaditenuta,cheimpediscel’inltrazionedicorpi
estranei nel mandrino.
Consumo d’aria della macchina:

ca.50l/min(1,8cfm)a6bar(90psi)

ca.80l/min(2,8cfm)a8bar(120psi)

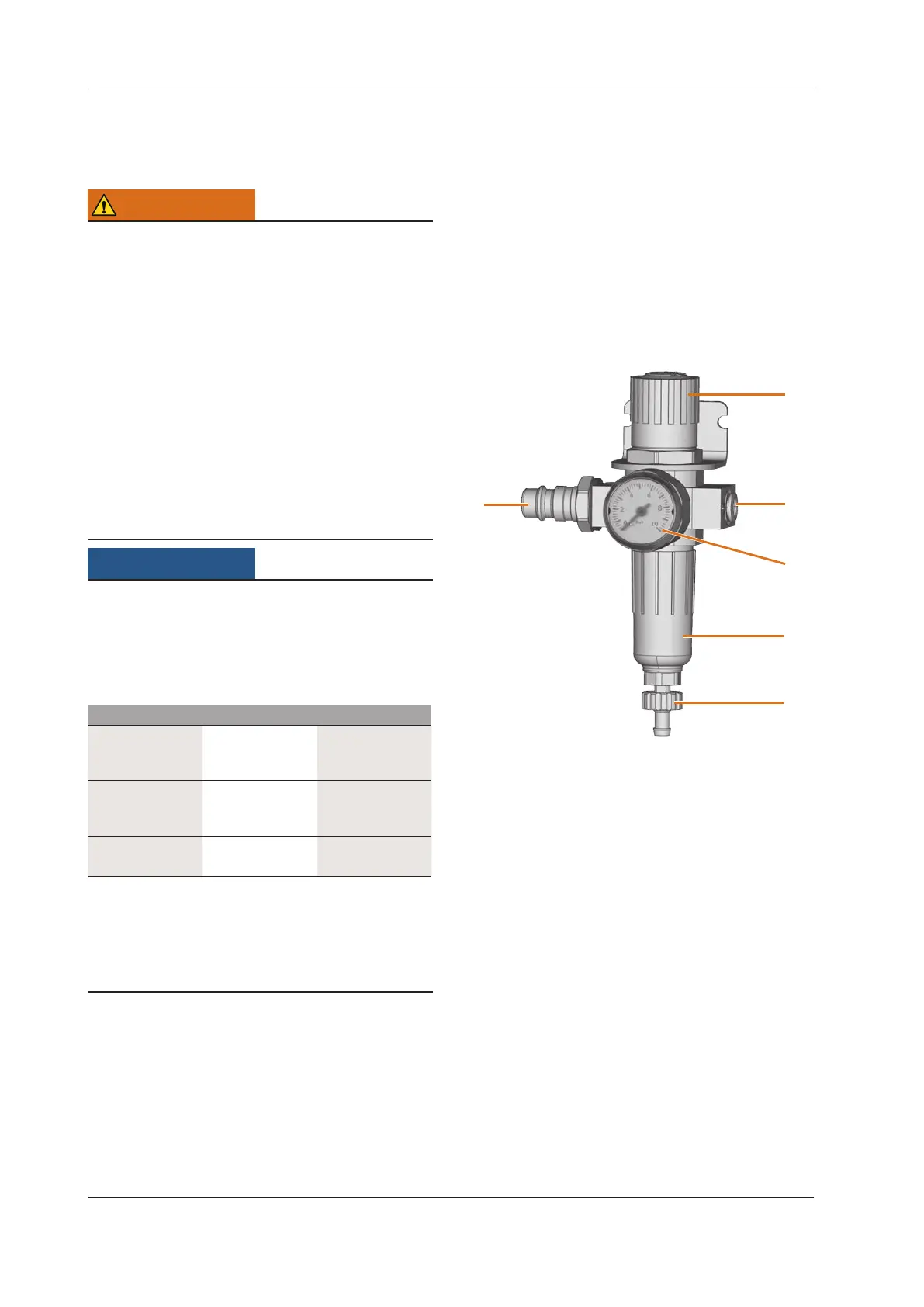

4.4.1 Panoramica dell’unità di trattamento aria
Tramite l’unità di trattamento aria, collegare la macchina
all’alimentazione d’aria compressa e regolare la pressione
d’ingresso per la macchina.

1
2
3
4
5
6


[1] Manopola di regolazione della pressione
[2] Collegamentoariacompressaconlamacchina(Ø6mm)
[3] Manometro di controllo della pressione in uscita
[4] Separatore d’acqua
[5] Vite di scarico
[6] Collegamento aria compressa per alimentazione aria
compressa esterna
