Maschine installieren
4 Maschine installieren
4.1 Lieferumfang prüfen
M Packen Sie die Maschine aus und prüfen Sie den Liefer-
umfang anhand der folgenden Liste.
1 2
3 4 5 6
7 8 9 10
11 12 13

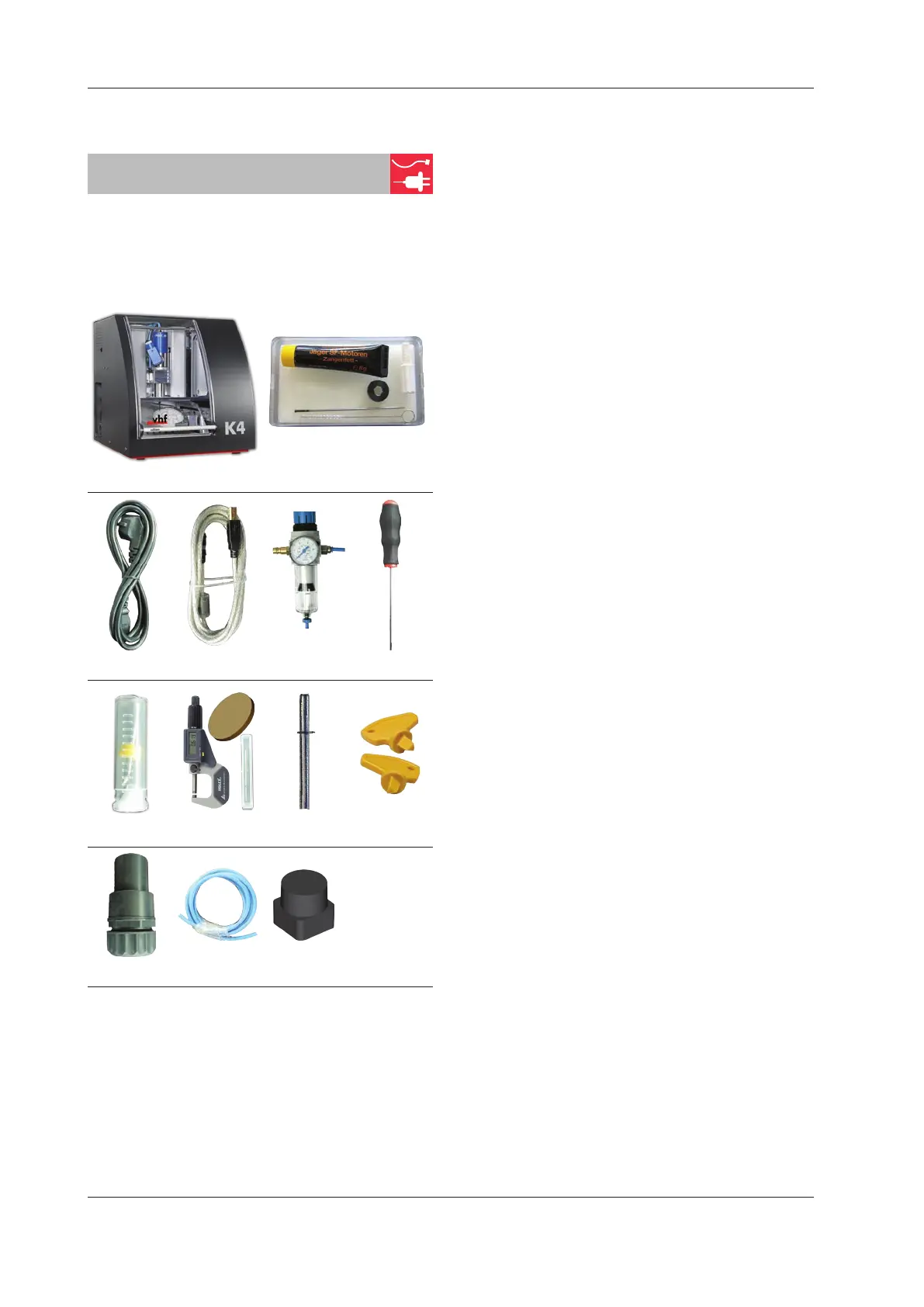

[1] 1 Maschine K4 edition
[2] 1 Spindel-Service-Set
[3] 1 Kaltgerätekabel
[4] 1 USB-Kabel
[5] 1 Wartungseinheit Druckluft
[6] 1 Inbusschlüssel 3 mm für den Rohlingswechsel
[7] 1 Bohrer 2,8 mm für Werkzeugpositionen
[8] 1 Kalibrier-Set: 1 Mikrometer, 3 Ronden,
1 Kalibrierwerkzeug
[9]
1 Messstift
[10] 1 Schlüssel zur Not-Entriegelung der Arbeitsraumtür
[11] 1 Schlauchanschluss für externe Absauganlage
[12] 1 Druckluftschlauch 0,5 m Länge
[13] 7 Werkzeugmagazineinsätze als Ersatz
Ohne Abbildung:

Dieses Dokument
h Bitte bewahren Sie die Verpackung der Maschine für
eventuelle Service-Einsendungen auf.
4.2 Aufstellungsort wählen
h Wählen Sie den Aufstellungsort nach folgenden Kriteri-
en:

Untergrund fest und eben, muss für Gewicht der Ma
-
schine ausgelegt sein

Umgebungstemperatur (Lagerung / Transport): zwi-
schen
-20°C(-4°F)und60°C(140°F)

Umgebungstemperatur(Betrieb):zwischen10°C
(50°F)und32°C(90°F)

Relative Luftfeuchtigkeit max. 80 %, nicht kondensie
-
rend

Maschinenstandort muss staubfrei sein

Wechselstromanschluss mit 100 – 240 V und 50/60 Hz,
max. 300 W

Druckluftanschluss, der die Anforderungen der Maschi
-
ne erfüllt (
 Kapitel 4.4, Seite 14)

Ausreichend Platz an den Seiten der Maschine (
 Sei-
te
11)
