Instrucciones de uso originales: K4 edition
Última actualización: 02/2020 (versión de documento E)
Descripción de la máquina

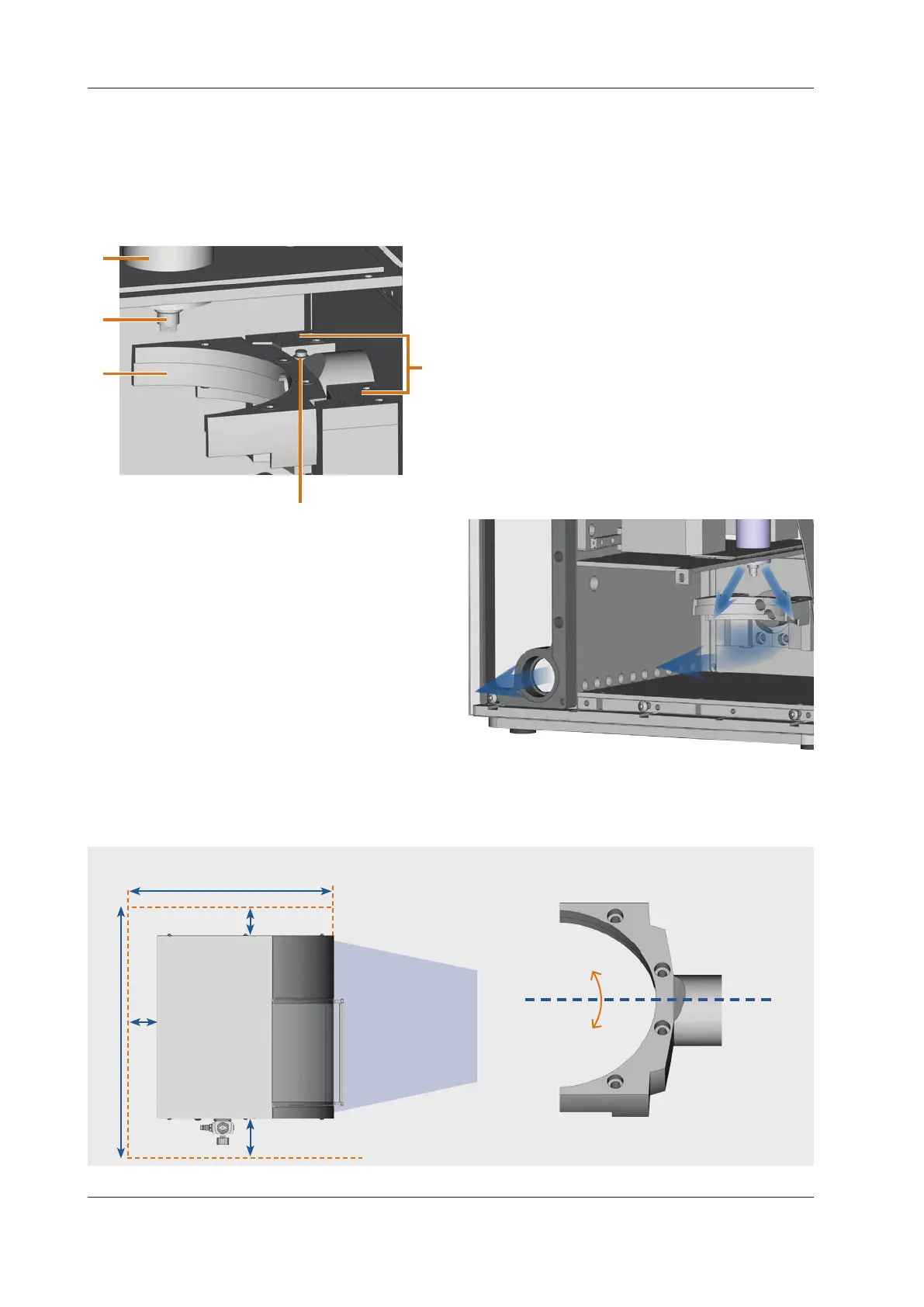

3.3 Cámara de trabajo
En la cámara de trabajo se introducen las piezas y las herra-
mientas. Aquí es donde la máquina mecaniza las piezas.
1
2
5
4
3
[1] Husillo
[2] Almacén de herramientas con capacidad para hasta 7
herramientas
[3] Palpador para determinar la longitud de la herramienta
[4] Portapiezas y eje giratorio A
[5] Pinza de sujeción para alojar herramientas
3.4 El concepto de aspiración
El concepto de aspiración comprende lo siguiente:
El aire de bloqueo del husillo
El sistema de aspiración externo
(equipo de aspiración, manguera de aspiración, unidad
de conmutación opcional)
El sensor de depresión
Durantelaejecucióndelastareas,elhusilloinsuaairede
bloqueo permanentemente en la cámara de trabajo (
Abb.
5,echasuperior).
Un equipo de aspiración externo –que puede conectar a la
máquina mediante una manguera de aspiración– aspira las
virutas de la cámara de trabajo (
Abb.5,echainferior).
Este concepto reduce la suciedad y el desgaste de las piezas
sensibles de la máquina.
n
El concepto de aspiración no sustituye la limpieza re-
gular de la máquina. Si la máquina no se limpia regu-
larmente, su precisión y vida útil merman considerab-
lemente.
El eq
uipo de aspiración genera una depresión en la cámar
a
de trabajo que un sensor de depresión vigila constantemen
-
te (indicación en DentalCNC:
capítolo 4.8, página 19).
Cuando la depresión es demasiado baja, DentalCNC inter-
rumpe el mecanizado o ni siquiera lo inicia (
capítolo 5.7,
página 23).
Distancias obligatorias Eje giratorio
10
10
75
49
Todas las medidas en centímetros
Área de trabajo
25
E
