Maschine betreiben
5 Maschine betreiben
5.1 Maschine in Betrieb nehmen
M1. Schließen Sie die Arbeitsraumtür.
M2. Schalten Sie die Maschine und den CAM-Rechner ein.
 Die Maschine und der CAM-Rechner fahren hoch.
M3. Wenn die Maschine das Absauggerät steuert, schalten
Sie das Gerät ein und wählen die notwendige Absaug
-
stufe.
 Das Absauggerät läuft nicht.
b
Wenn Sie das Absauggerät manuell steuern, schalten
Sie es unmittelbar vor der Auftragsausführung ein.
S4. Starten Sie DentalCNC.
 Die Maschine referenziert. Die Maschine ist nun ein
-
satzbereit.
n
DieMaschinereferenziertnichtmitgeöneterArbeits-
raumtür.
M5.
Sollte bei Schritt S4 die Arbeitsraumtürgeönetgewe-
sen sein, schließen Sie die Klappe.
S6.
Wenn die Maschine daraufhin nicht referenziert, been-
den Sie DentalCNC und starten Sie es erneut.
5.2 Überblick Auftragsausführung
HINWEIS
Beschädigung der Maschine bei Einsatz von
beschädigten Werkzeugen und Rohlinge
Wenn Werkzeuge oder Rohlinge beschädigt sind, können
sich während der Bearbeitung Teile lösen und die Maschine
beschädigen.
h Prüfen Sie vor jeder Auftragsausführung die Rohlinge
und Werkzeuge sorgfältig auf Beschädigungen.
Einen typischen Auftrag bearbeiten Sie mit der K4 edition
folgendermaßen:
1. Sie erstellen einen Auftrag in DentalCAM
2. Sie setzen die Werkzeuge in die Maschine ein
3. Sie setzen die Rohlinge in die Maschine ein
4. Sie führen den Auftrag über DentalCNC aus
Die Schritte in der Fertigungssoftware werden in der zuge
-
hörigen Dokumentation beschrieben. Im Folgenden erfahren
Sie, wie Sie die manuellen Arbeit
en an der Maschine ausfüh-
ren.
5.3 Werkzeuge einsetzen / wechseln
HINWEIS
Beschädigung der Spindel oder der
Werkzeugpositionen bei ungeeignetem
Werkzeug
Wenn Sie ungeeignete Werkzeuge verwenden, können diese
die Spannzange der Spindel und / oder die Werkzeugpositio-
nen beschädigen.
h Verwenden Sie nur Werkzeuge mit einer ausreichend
großen Fase am Werkzeugschaft.
h Ziehen Sie einen Sicherungsring nach DIN 471-A3 als
Anschlagring auf.
h Setzen Sie in die Spannzange nur Werkzeuge ein, deren
Durchmesser an der dicksten Stelle max. 3 mm beträgt.
h Setzen Sie in das Werkzeugmagazin nur Werkzeuge mit
einem maximalen Schneidendurchmesser von 2,6 mm
ein.
Þ
Wir empfehlen Originalwerkzeuge, da diese speziell für
die vorgesehenen Aufträge ausgelegt sind.
In das Werkzeugmagazin im Arbeitsraum der Maschine set
-
zen Sie bis zu 7 Werkzeuge ein. Die Maschine wechselt die
Werkzeuge während der Bearbeitung in der R
egel automa-
tisch, sodass sie Aufträge ohne Ihr Eingreifen ausführt.

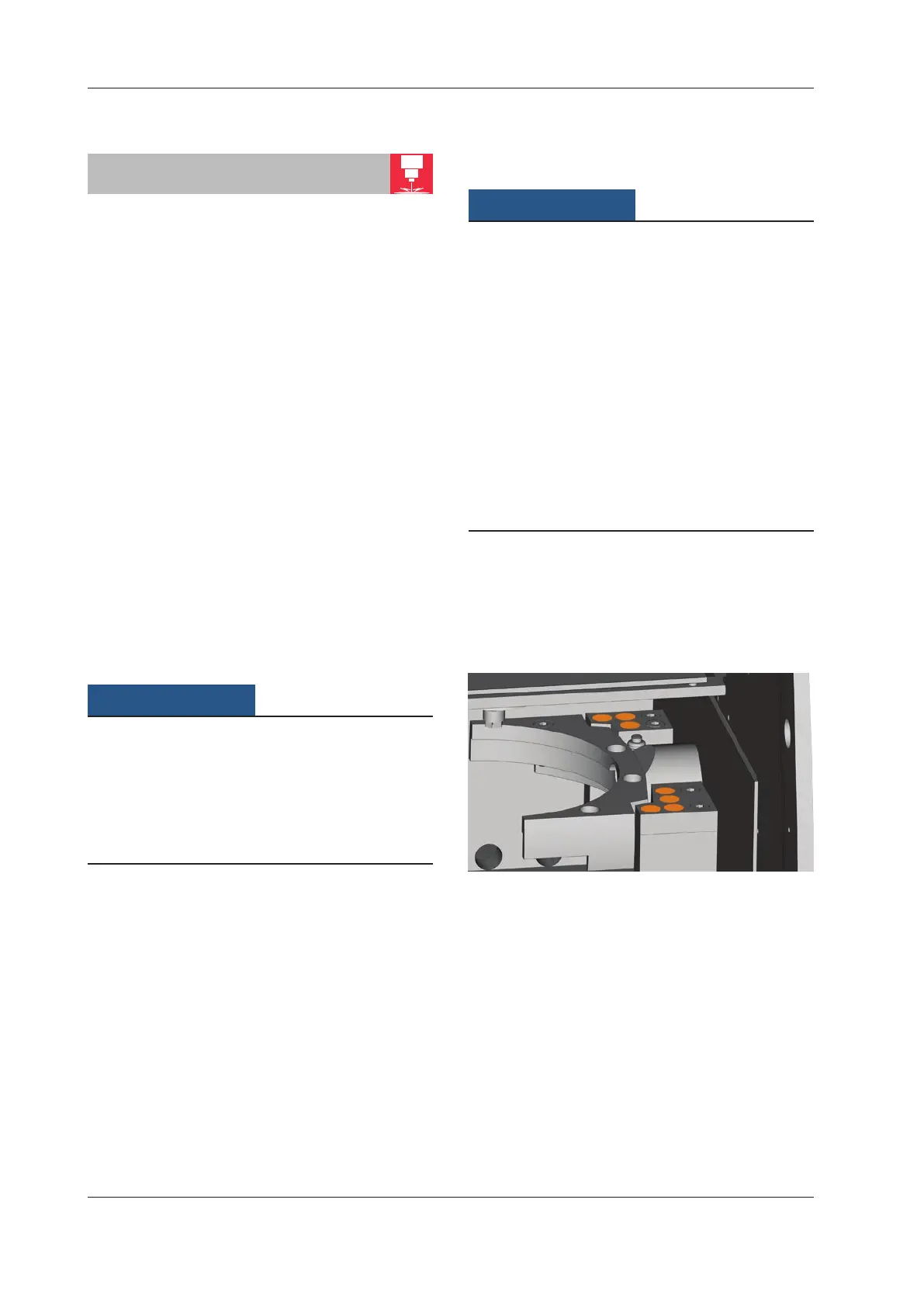

Abb. 15: Werkzeugmagazin-positionen im Arbeitsraum der Maschine
(orange markiert)
Sie bestücken das Werkzeugmagazin auf zwei Arten:

Über die Spindel – dabei setzen Sie ein Werkzeug in
die Spannzange der Spindel ein, die dieses dann im
Werkzeugmagazin ablegt. Diese Funktion wird in der
Dokumentation zur Fertigungssoftware beschrieben.

Indem Sie die Werkzeuge von Hand in das Werkzeug-
magazin einsetzen. Dies wird im Folgenden beschrie-
ben.
