Instrucciones de uso originales: K4 edition
Última actualización: 02/2020 (versión de documento E)

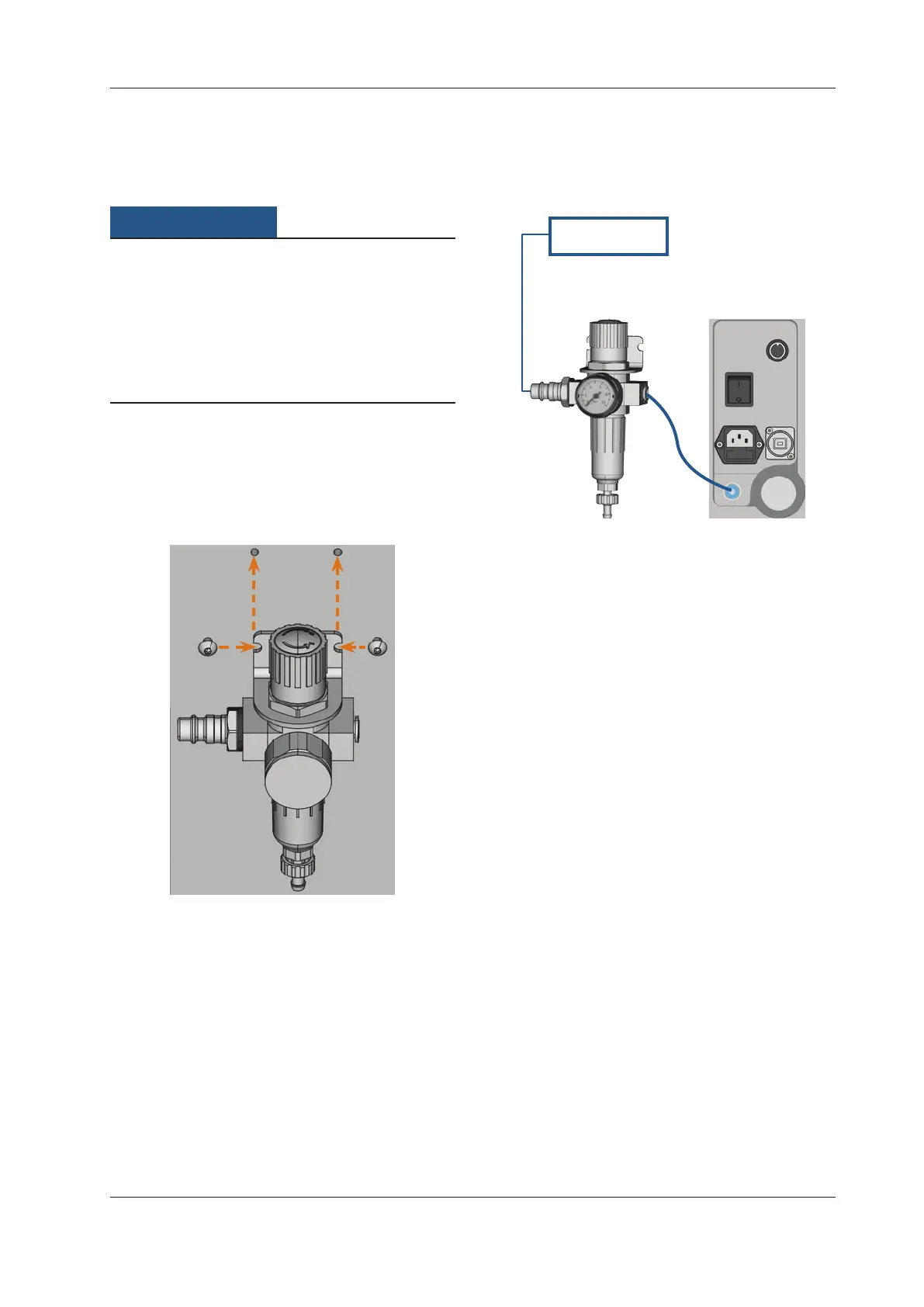

Instalación de la máquina
4.4.2 Colocación de la unidad de mantenimiento en la
máquina
Avería del separador de agua en caso
de orientación errónea de la unidad de
mantenimiento
La unidad de mantenimiento debe instalarse siempre en
posición vertical, ya que de lo contrario no funcionará el
separador de agua.
h Instale la unidad de mantenimiento en posición vertical
(
Abb. 7).
En el lateral izquierdo de la máquina se encuentran dos talad-
ros con los que puede adosar la unidad de mantenimiento a
la máq
uina.
M
Fije la unidad de mantenimiento en posición vertical
utilizando los tornillos de cabeza alomada suminist
-
rados en los taladros.
4.4.3 Colocación de las mangueras de aire comprimido
en la unidad de mantenimiento
Alimentación externa
de aire comprimido
M1. Cierre la alimentación externa de aire comprimido.
M2. Utilizando la manguera de aire comprimido suministra-
da, empalme la conexión de aire comprimido derecha
de la unidad de mant
enimiento [2] a la conexión de
aire compr
imido de la máquina.
M3. Empalme la alimentación externa de aire comprimido a
la conexión de aire comprimido izquierda de la unidad
de mantenimiento [6].
M4. Compruebe meticulosamente si la instalación presenta
defectos o daños. No permita que el aire comprimido
circule por conexiones y conductos dañados o ao
-
jados.
M5.
Abra la alimentación externa de aire comprimido.
M6. Compruebe la presión de aire que indica el manó
-
metro [3]. Si no se encuentra entre 7 bar (100 psi) y
8 bar (120 psi), ajústela a través de la unidad de man-
t
enimiento (
capítolo 4.4.4).
