Mode d’emploi d’origine: K4 edition
Statut : 02/2020 (version du document E)
Utilisation de la machine
5.4 Serrer et enlever les pièces brutes
Dans son état à la livraison, la K4 edition usine des disques
d’undiamètrede98,5mm.
5.4.1 Serrer les disques
Vous placez les disquesdansleporte-pièceetlesxezàl’aide
d’un anneau de blocage.
 
M1. Ouvrez la porte du local de travail.
M2. Tenez d’une main une pièce éventuellement serrée.

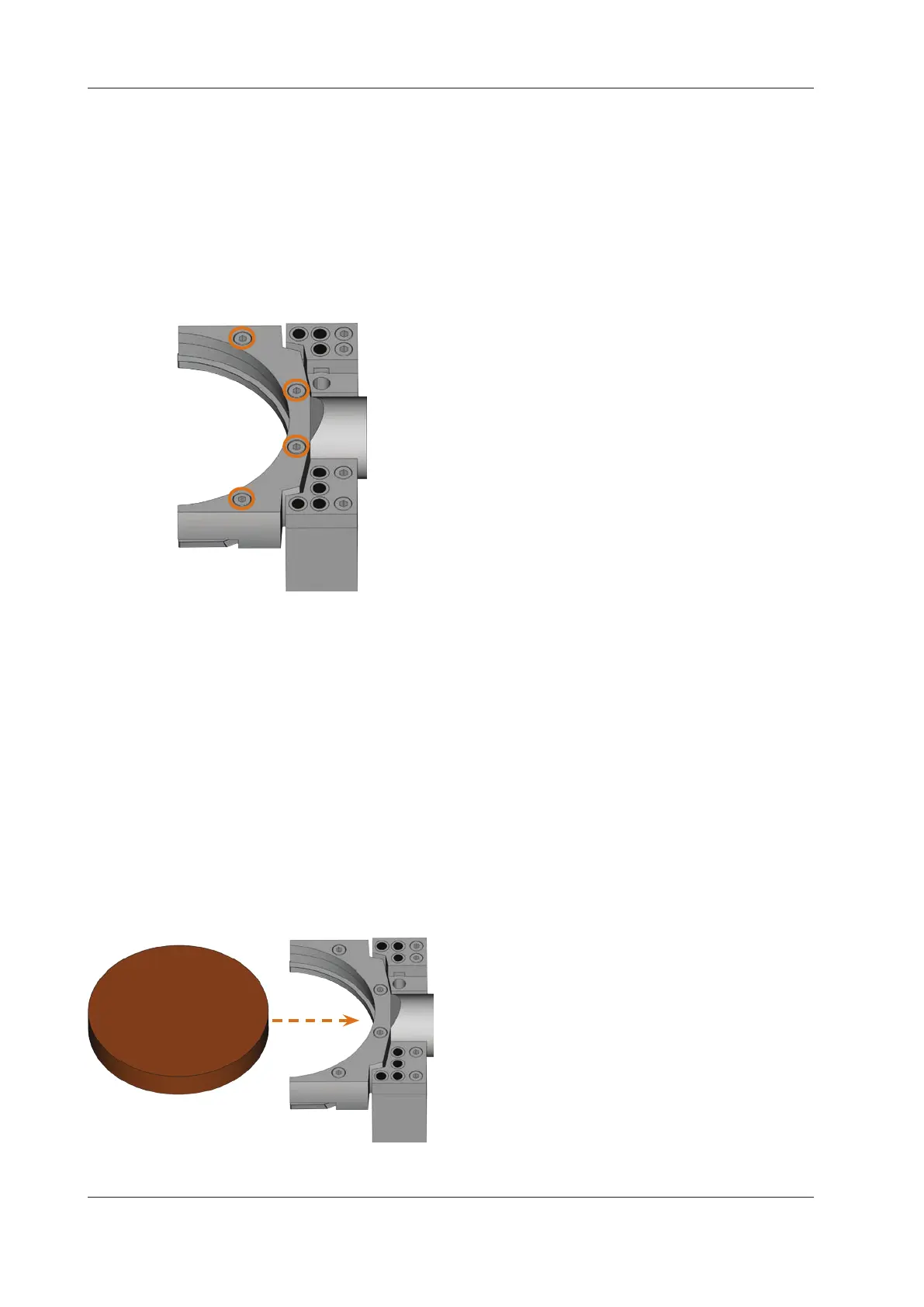

Desserrezles4visquixentl’anneau de blocage sur le
porte-pièce jusqu’à ce que l’ouverture soit assez large.
M3. Enlevez un disque éventuellement présente.
M4. Vériezl’encrassementauniveaudesletagesdupor
-
te-pièce
etdesletagesdevis.
n
Nettoyez soigneusement les letages encrassés à
l’aide d’un aspirateur ou d’un pinceau. Les letages
peuvent être endommagés par des résidus d’usinage,
empêchant ainsi éventuellement l’anneau de blocage
d’êtresusammentserré.
M5. Installez un nouvelle disque dans la rainure du por
-
te-pièce (
 Abb. 19).
 
M6. Tenez le disque d’une main et resserrez les vis de l’éta-
pe
M2.
n
Serrez les vis et contrôlez le parfait positionnement de
l’anneau de blocage et du disque. Si la pièce bouge ou
vibre pendant l’usinage, le résultat sera inutilisable.
5.4.2 Enlever les disques
M Pour enlever un disque,desserrezles4visdel’anneau
de blocage et retirez le disque.
