Istruzioni d’uso originali: K4 edition
Stato 02/2020 (Versione documento E)
Manutenzione e pulizia della macchina
M2. Rimuovere il cavo del collegamento elettrico nel pan-
nello collegamenti.
M3.
Rimuovere la copertura del fusibile.
 
M4. Rimuovere il fusibile difettoso e sostituirlo con un fusi-
bile nuovo di tipo 250V/5Asb.
Qualora
nonsiabbiaadisposizioneunfusibilenuovo,
prelevare il fusibile di ricambio dal lato destro della
copertura fusibile e introdurlo nel lato sinistro.
M5. Riapplicare la copertura del fusibile.
6.10 Taratura degli assi
AVVISO
Peggioramento dei risultati di lavorazione in
caso di taratura errata
Allaconsegna,lamacchinaègiàcalibrata.Selalavorazione
risulteràaregolad’arte,laritaraturanonsarànecessaria.La
taraturaèunprocessolaboriosoe,nelcasopiùsfavorevole,
puòpeggiorareirisultatidilavorazione,seeettuatanoncor
-
rettamente.
h Se i risultati di lavorazione sono imprecisi, provare
dapprimaamodicarelecondizionidilavoro:Vericare
ilssaggiodelpezzo grezzo,lecondizionidell’utensileo
il materiale in lavorazione.
h Primadiritararelamacchina,contattareilServizioAssis
-
tenza Clienti di zona.
h Infaseditaratura,eettuarecongrandeattenzionela
misurazioneel’inputdeidati.Incasodidubbio,inter
-
rompere la taratura.
Con i campioni di calibrazione e di prova è possibile misur
are
ed eventualmente migliorare i risultati di lavorazione della
macchina.
b
La documentazione del software di produzione ripor-
ta tutte le informazioni necessarie per la taratura del-
la macchina. Nel presente documento sono pertanto
riportate
sololeinformazionispecicheaK4edition.
La K4 edition è corredata di un kit di taratura. Il kit è compos
-
to dai seguenti elementi:

Dischidicalibrazione,dacuifresarecampionidicalibra
-
zione o di prova

Un utensile per la fresatura del campione di taratura o
di prova

Un micrometro per la misurazione della precisione
desiderata
AVVISO
Rottura dell’utensile o risultati errati in caso di
viti allentate
Qualora il pezzo grezzo non sia saldamente alloggiato nel
portapezzi,durantelataraturaciòpotrebbecomportareri-
sultati di misurazione errati o la rottura dell’utensile.
h Serraresaldamentelevitidellarondelladissaggio.
M1. Inserire un disco nel portaoggetti.
S2. Fresare il campione di taratura o di prova come descrit
-
to nella documentazione del software di produzione.

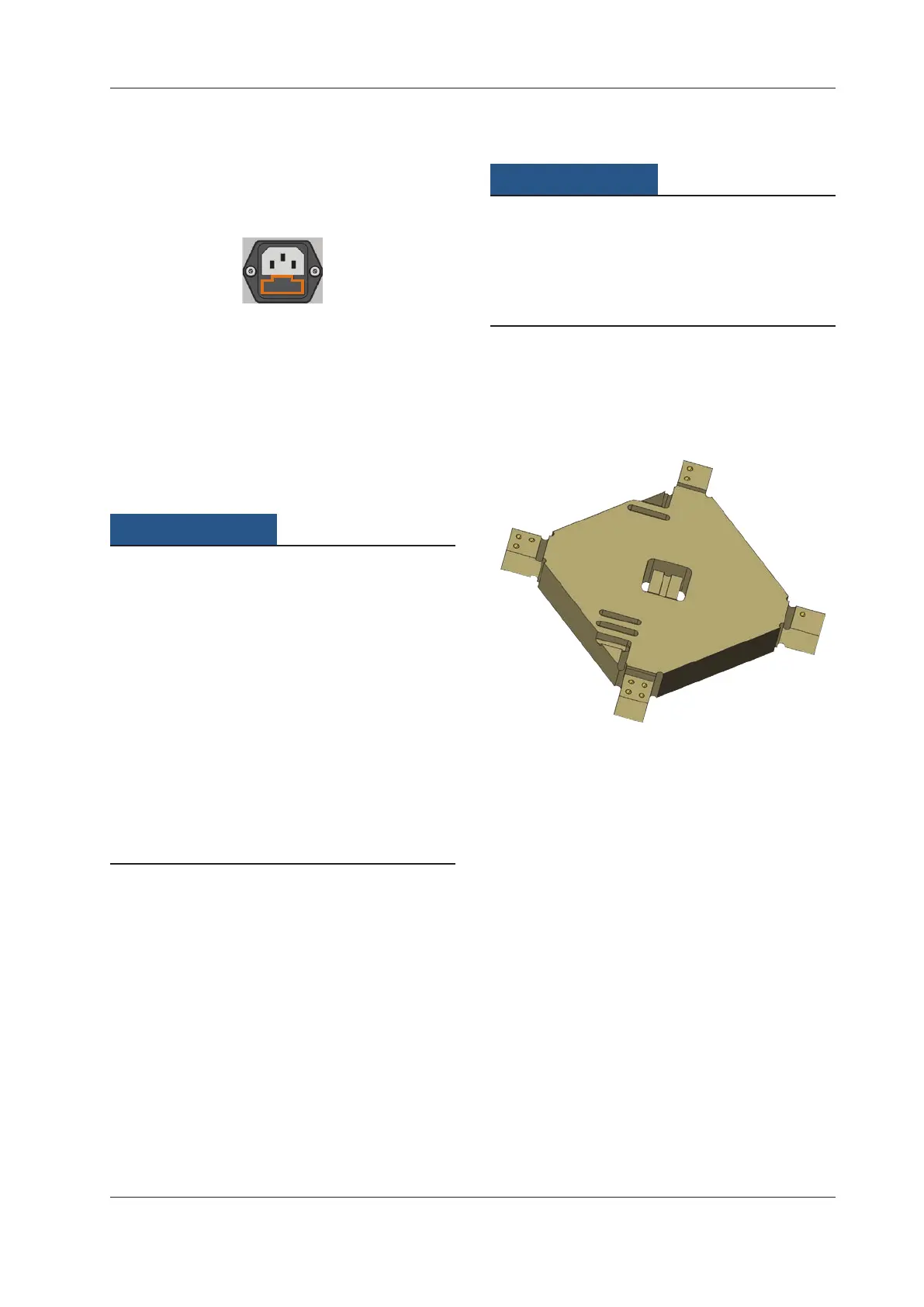

 Dopolafresatura,ilcampioneditaraturaodiprovasi
presenterà nel seguente modo:
 
M3. Prelevare il campione di taratura o di prova dalla mac-
china.
S4.
Seguire le istruzioni operative relative alla calibrazione
riportate nella documentazione per il software di pro
-
duzione.
M5.
Dopolacalibrazione,rimuovereilrelativoutensiledal-
la macchina e conservare tutte le parti del set di calib-
razione per un utilizzo successivo.
6.11 Sostituzione degli inserti magazzino utensili
Qualora gli inserti magazzino utensili siano usurati, essi
andrannosostituiticoninsertinuovi.Dopotalefase,forare
con la macchina le posizioni utensili nei nuovi inserti.

La dotazione della macchina comprende inserti magaz-
zino utensili di ricambio e l’utensile di foratura.

Ulteriori inserti e utensili di foratura sono disponibili
presso il Servizio Assistenza Clienti.
