Originalbetriebsanleitung: K4 edition
Dokumentversion: E – 02/2020
Maschine installieren
4.4.2 Wartungseinheit an Maschine anbringen
HINWEIS
Ausfall des Wasserabscheiders bei falscher
Ausrichtung der Wartungseinheit
Die Wartungseinheit muss immer aufrecht installiert wer-
den, da ansonsten der Wasserabscheider nicht funktioniert.
h Installieren Sie die Wartungseinheit aufrecht (
 Abb. 7).
AnderlinkenSeitederMaschinebendensichzweiBohrun-
gen, mit denen Sie die Wartungseinheit an der Maschine an-
bringen können.
M
Befestigen Sie die Wartungseinheit in aufrechter
Position mit den in den Bohrungen mitgelieferten
Linsenkopfschrauben.

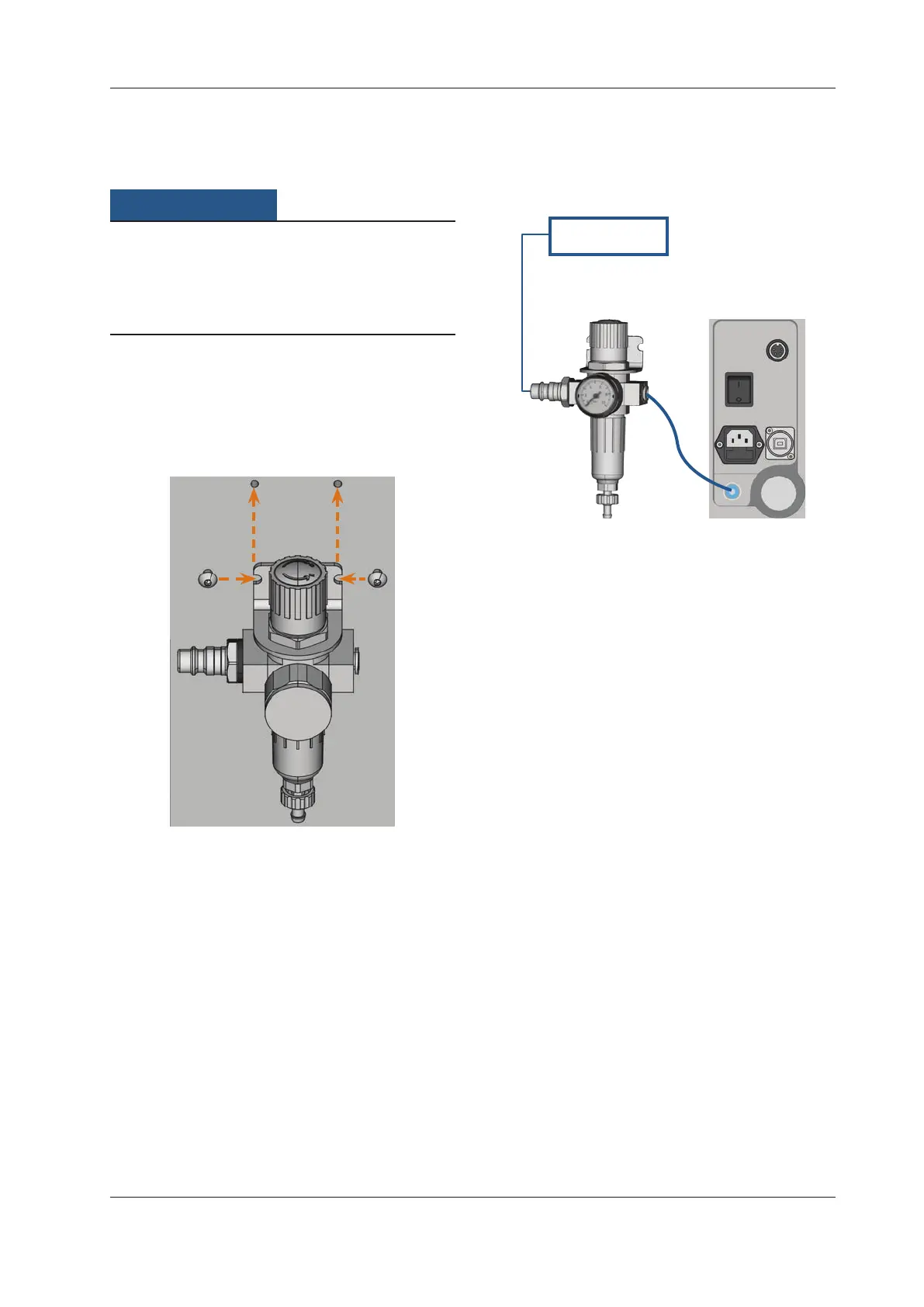

Abb. 7: Wartungseinheit an Maschine anbringen
4.4.3 Druckluftschläuche an der Wartungseinheit
anbringen
Abb. 8:
Externe Druckluft-
versorgung
Schema Anschluss Wartungseinheit
M1. Schließen Sie die externe Druckluftversorgung.
M2. Verbinden Sie mit dem mitgelieferten Druckluft-
schlauch den rechten Druckluftanschluss der War-
tungseinheit [2] mit dem Druckluftanschluss der Ma-
schine.
M3.
Schließen Sie die externe Druckluftversorgung an den
linken Druckluftanschluss der Wartungseinheit [6] an.
M4. Prüfen Sie die Installation sorgfältig auf Fehler und
Beschädigungen. Leiten Sie keine Druckluft durch be
-
schädigte oder lockere Leitungen und Anschlüsse!
M5.
ÖnenSiedieexterneDruckluftversorgung.
M6. Prüfen Sie den Luftdruck auf dem Manometer [3].
Wenn dieser nicht zwischen 7 bar (100 psi) und
8 bar (120 psi) liegt, stellen Sie ihn über die Wartungs
-
einheit ein (
 Kapitel 4.4.4).
