Originalbetriebsanleitung: K4 edition
Dokumentversion: E – 02/2020
Maschine installieren
4.4.4 Luftdruck über Wartungseinheit einstellen
Das Einstellen des Luftdrucks ist nur nötig, falls der angezeig-
te Druck auf dem Manometer nicht zwischen 6 bar (90 psi)
und 8 bar (120 psi) liegt.
M1.
Prüfen Sie, ob die Wartungseinheit korrekt an die Ma
-
schine und externe Druckluftversorgung angeschlos-
sen ist (ab  Kapitel 4.4.2, Seite 15).
M2. Ziehen Sie den Drehknopf oben auf der Wartungsein-
heit ein kleines Stück heraus.
M3.
Drehen Sie den Drehknopf in die gewünschte Richtung,
bis der angezeigte Druck zwischen 6 bar (90 psi) und
8 bar (120 psi) (empfohlen: 7 bar (100 psi)) beträgt:

In Pfeilrichtung „+“ erhöhen Sie den Druck

In Pfeilrichtung „–“ verringern Sie ihn
M4. Drücken Sie den Drehknopf wieder herunter.
 Die Drucklufteinstellung ist arretiert und kann nicht
unbeabsichtigt verändert werden.

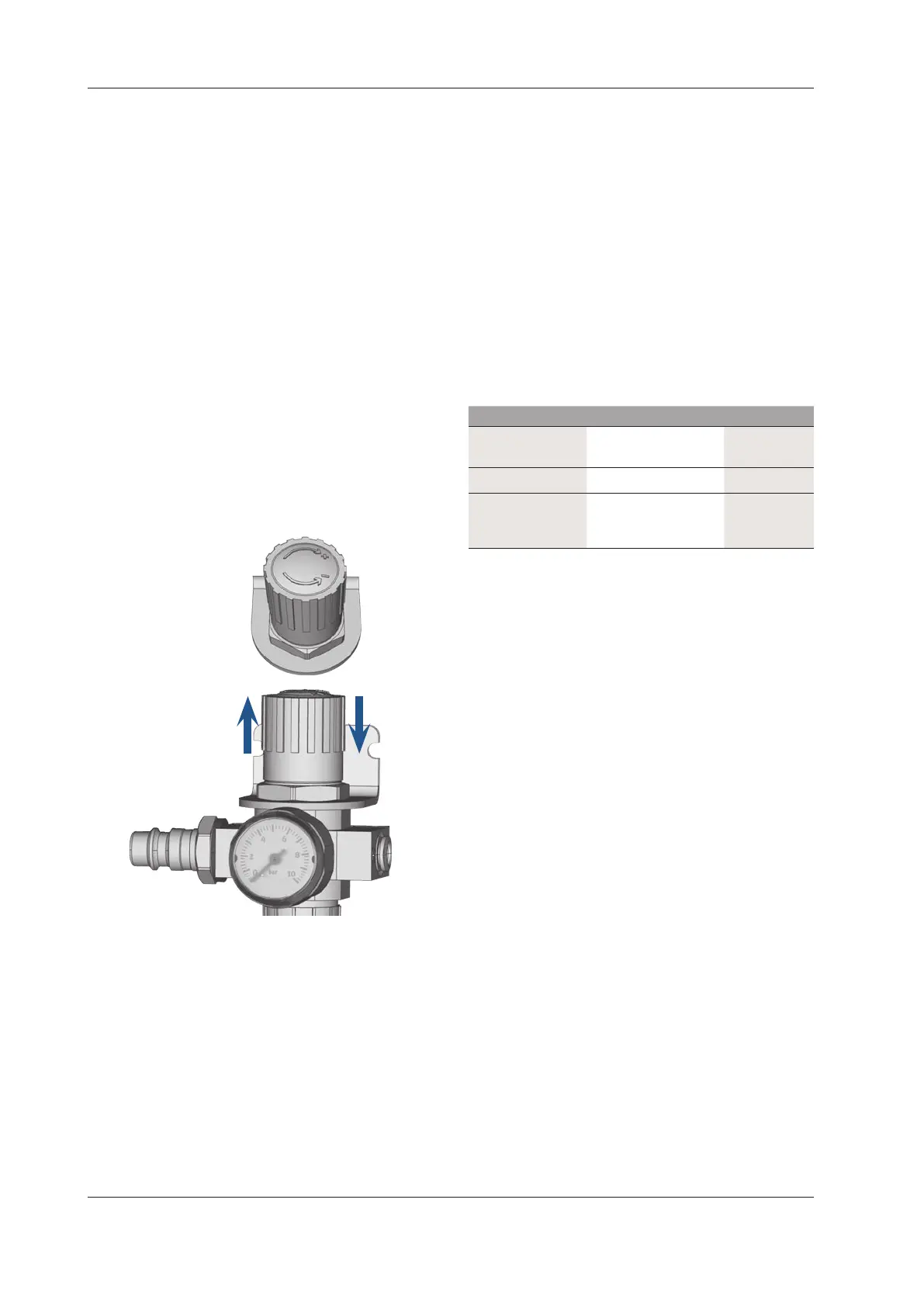

Abb. 9:
1. 3.
2.
Druckluft einstellen
4.5 Absauganlage installieren
b
Funktionsweise der Absaugung:  Kapitel 3.4, Sei-
te
10
Verfügbare Komponenten der Absauganlage:

Absauggerät inkl. Saugschlauch

Schalteinheit zum Ein- und Ausschalten beliebiger
Absauggeräte über die Maschine

Schlauchanschluss für Saugschlauch: Falls der Saug-
schlauch nicht in die Maschine passt
W
elche Komponenten er
forderlich sind und wie Sie diese
kombinieren können, lesen Sie in der folgenden Tabelle.
Komponente Bezug Erforderlich?
Absauggerät Kundendienst,
Fachhandel
Ja
Schalteinheit Kundendienst Nein
Schlauchanschluss Lieferumfang,
Kundendienst
Wenn der
Saug
schlauch
nicht passt
4.5.1 Anforderungen an das Absauggerät
h Verwenden Sie ausschließlich ein Absauggerät mit den
folgenden Eigenschaften:

Ausgelegt für den gewerblichen Einsatz im Dentalbe-
reich

Ausgestattet mit einem Filter der Filterklasse M

Geeignet für den Standort der Maschine

Verfügt über Schutzvorrichtungen, die Sie vor stati
-
schen Entladungen schützt (z.
B. durch einen anti-stati-
schen Saugschlauch)

Mindestabsaugleistung:
2000 l/min bei 220 hPa (70,6 cfm bei 3,2 psi)
