Instrucciones de uso originales: K4 edition
Última actualización: 02/2020 (versión de documento E)
Instalación de la máquina
4.4 Conexión del aire comprimido
Peligro de lesiones debido al aire comprimido
expulsado o al movimiento descontrolado de las
mangueras de aire comprimido
Las conexiones de aire comprimido abiertas y las mangueras
de aire comprimido sueltas pueden causar graves lesiones.
h Asegúrese de que durante la instalación de las man
-
gueras de aire comprimido y de la unidad de manteni-
miento no circule aire comprimido a través de las man-
gueras y conexiones.
h Una vez instaladas las mangueras de aire comprimido,
veriquequeestánrmementejadasentodaslascone
-
xiones previstas y que no están dañadas antes de dejar
que el aire comprimido circule por las manguer
as y co-
nexiones.
h No permita que el aire comprimido circule por conexio-
nes o conductos dañados.
Fallo de los rodamientos y averías eléctricas
en el husillo debido a impurezas en el aire
comprimido
El aire comprimido entrante debe estar seco y libre de acei-
te conforme a la norma ISO
8573-1, ya que la unidad de man-
tenimiento solo es un indicador del aire contaminado.
Pureza del aire según ISO 8573-1
Partículas sólidas Clase 3 Gradodeltrado
superior a 5 µm
para sólidos
Agua Clase 4 Punto de rocío
máximo:+3°C
Contenido total de
aceite
Clase 3 Contenido máx. de
aceite: 1 mg/m
3
h Asegúrese de que el aire comprimido cumple las especi-
caciones
indicadas.
h Conecte la máquina a la alimentación de aire comprimi-
do solo con la unidad de mantenimiento suministrada.
El
husilloprecisaairecomprimidoparalassiguientesnali-
dades:
Para abrir y cerrar la pinza de sujeción en el cambio de
herramientas.
Para el aire de bloqueo que impide la entrada de cuer-
pos extraños en el husillo.
Consumo de aire de la máquina:
aprox. 50 l/min (1,8 cfm) a 6 bar (90 psi)
aprox. 80 l/min (2,8 cfm) a 8 bar (120 psi)

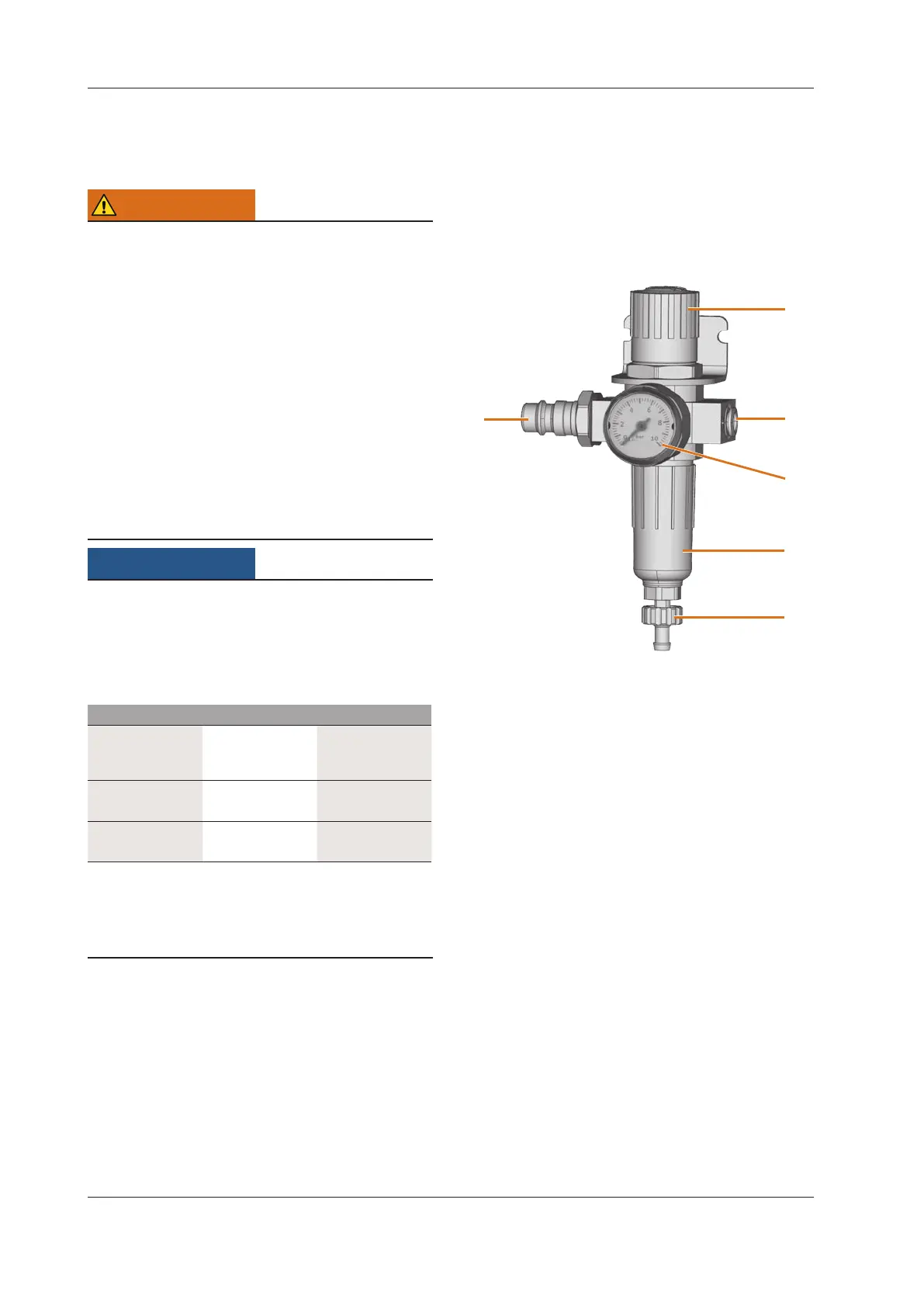

4.4.1 Vista de conjunto de la unidad de mantenimiento
Con la unidad de mantenimiento puede conectar la máquina
a la alimentación de aire comprimido y regular la presión de
entrada para la máquina.
1
2
3
4
5
6
-
[1] Mando giratorio para ajuste de la presión
[2] Conexión de aire comprimido a la máquina (Ø 6 mm)
[3] Manómetro para controlar la presión de salida
[4] Separador de agua
[5] Tornillo de purga
[6] Conexión de aire comprimido para alimentación exter
-
na de aire comprimido
