Originalbetriebsanleitung: K4 edition
Dokumentversion: E – 02/2020
Beschreibung der Maschine
3.3 Der Arbeitsraum
In den Arbeitsraum setzen Sie die Rohlinge und Werkzeuge
ein. Dort bearbeitet die Maschine die Rohlinge.

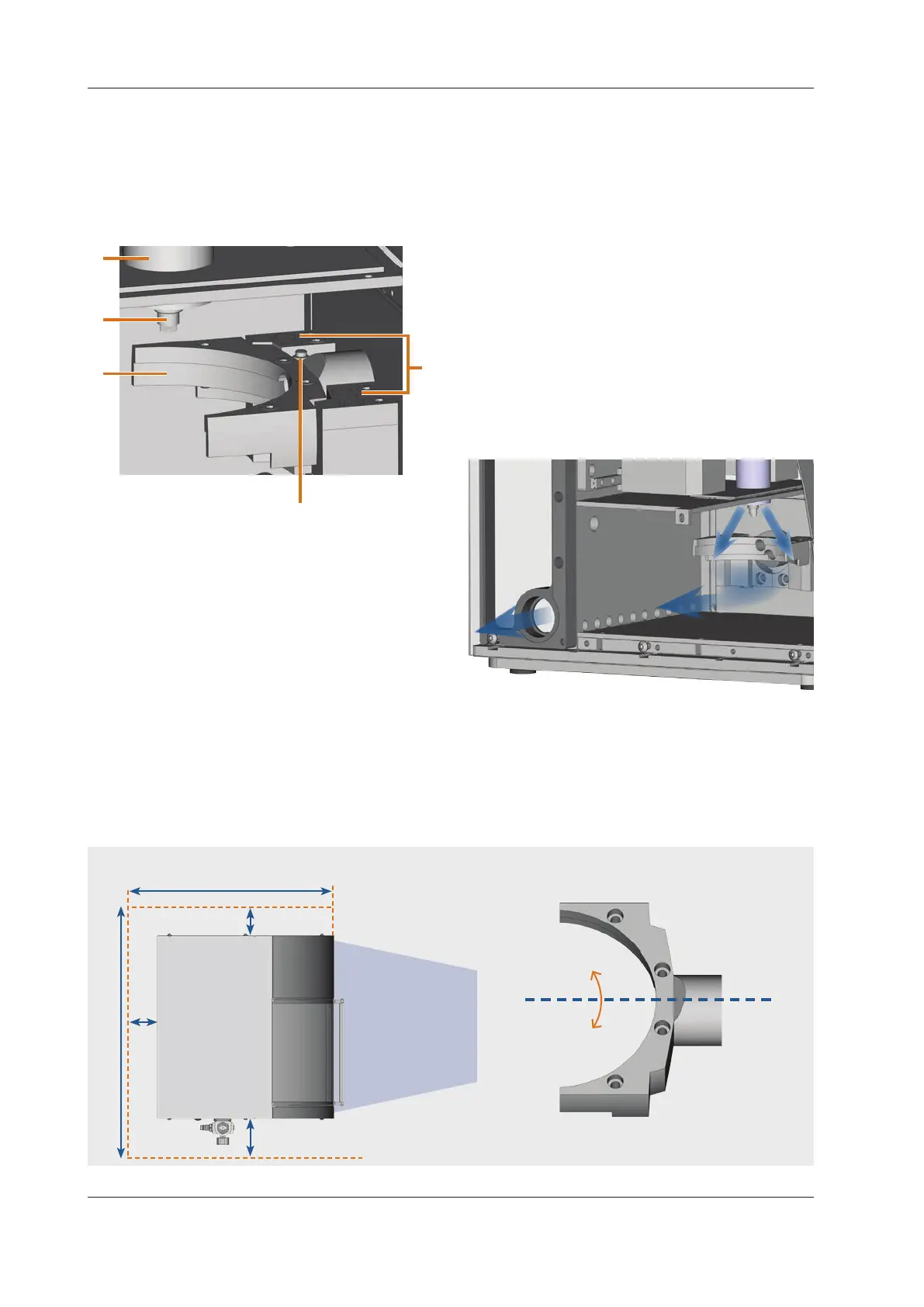

Abb. 4:
1
2
5
4
3
Der Arbeitsraum der K4 edition
[1] Spindel
[2] Werkzeugmagazin für bis zu 7 Werkzeuge
[3] Messtaster zur Bestimmung der Werkzeuglänge
[4] Rohlingshalter und Drehachse A
[5] Spannzange zum Aufnehmen von Werkzeugen
3.4 Das Absaugkonzept
Zum Absaugkonzept gehören:
Die Sperrluft der Spindel
Die externe Absauganlage
(Absauggerät, Saugschlauch, optionale Schalteinheit)
Der Unterdrucksensor
Während der Auftragsausführung bläst die Spindel konstant
Sperrluft in den Arbeitsraum (
Abb. 5, obere Pfeile).
Ein externes Absauggerät, das Sie über einen Saugschlauch
mit der Maschine verbinden, saugt die Späne aus dem Ar
-
beitsraum (
Abb. 5, unterer Pfeil).
Dieses Konzept senkt die Verschmutzung und den Verschleiß
vonempndlichenMaschinenteilen.
n
Das Absaugkonzept ersetzt nicht die regelmäßige Rei-
nigung der Maschine. Ohne regelmäßige Reinigung
sinken die Genauigkeit und Lebensdauer der Maschine
er
heblich.
Durch die Absauganlage entsteht ein Unterdruck im Ar
-
beitsraum, den ein Unterdrucksensor ständig überwacht
(Anzeige in DentalCNC:
Kapitel 4.8, Seite 19). Wenn
der Unterdruck zu niedrig wird, unterbricht DentalCNC die
Bearbeitung oder startet sie erst gar nicht (
Kapitel 5.7,
Seite 23).
Abb. 5: Schema: Absaugkonzept im Arbeitsraum
3.5 Fertigungssoftware & CAM-Rechner
Um die Maschine zu betreiben, verwenden Sie einen
Windows®-Computer („CAM-Rechner“), der über das mitge-
lieferte USB-Kabel mit der Maschine verbunden wird.
Einzuhaltende Abstände Drehachse
10
10
75
49
Alle Angaben in Zentimeter
Arbeitsbereich
25
A
