Originalbetriebsanleitung: K4 edition
Dokumentversion: E – 02/2020
Maschine warten und reinigen
M3. Entleeren Sie den Wasserabscheider, indem Sie die Ab-
lassschraube gegen den Uhrzeigersinn drehen.
 Das Kondensat wird unter Druck nach unten abgebla-
sen.
M4.
Schließen Sie die Ablassschraube wieder, indem Sie sie
im Uhrzeigersinn drehen.

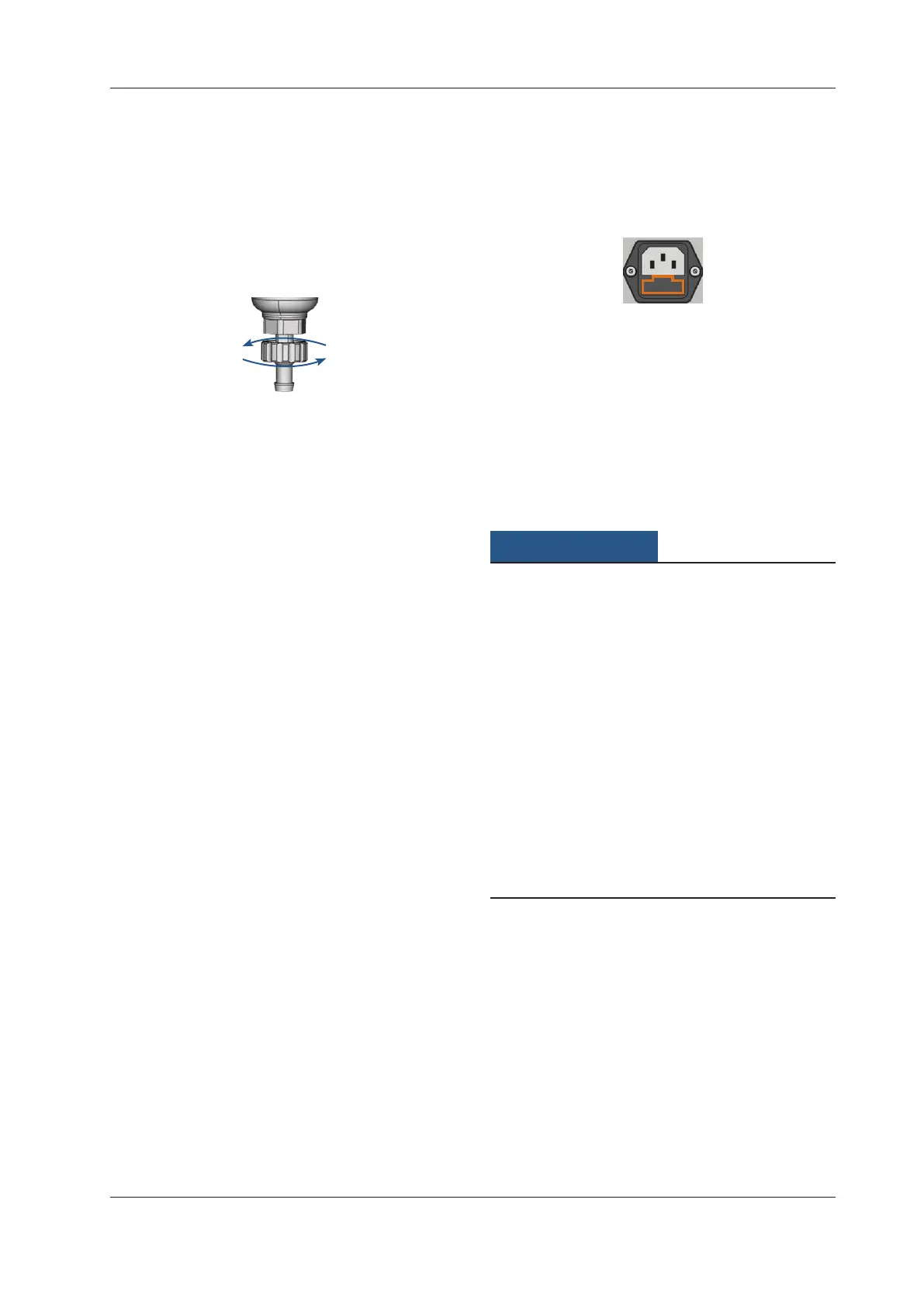

Abb. 28: Ablassschraube an der Wartungseinheit öffnen / schliessen
6.8.2 Filterpatrone bei Verschmutzung tauschen/
reinigen
Bei starker Verschmutzung müssen Sie die Filterpatrone im
Wasserabscheider reinigen oder tauschen.
n
Eine stark verschmutzte Patrone kann zu einem Leis-
tungsabfall der Druckluft führen.
h Sollte die Filterpatrone verschmutzt sein, prüfen Sie den
Reinheitsgrad Ihrer Druckluft (
 Seite 14).
So tauschen oder reinigen Sie die Filterpatrone
M1. Trennen Sie die Maschine von der Druckluftquelle.
M2. Schrauben Sie die Schale des Wasserabscheiders her-
aus.
M3.
Drehen Sie die Filterschraube unterhalb der Filterpat-
rone heraus.
M4.
Ziehen Sie die Filterpatrone heraus und reinigen Sie sie
gegebenenfalls.
b
Eine neue Filterpatrone ist als Ersatzteil bei Ihrem Kun-
dendienst erhältlich.
M5.
Setzen Sie die neue oder gereinigte Filterpatrone ein
und bauen Sie den Wasserabscheider wieder zusam
-
men.
6.9 Hauptsicherung tauschen
n
Benutzen Sie als Ersatzsicherung nur eine Sicherung
des Typs 250V/5Asb.
Das interne Netzteil der K4 edition verfügt über eine von au
-
ßen zugängliche Hauptsicherung, die Sie bei Bedarf tauschen
können.
b
Eine neue Hauptsicherung ist als Ersatzteil bei Ihrem
Kundendienst erhältlich.
M1. Schalten Sie die Maschine am Hauptschalter aus und
trennen Sie die Maschine vom Stromnetz und von der
Druckluftquelle.
M2. Entfernen Sie das Kabel des Stromanschlusses am
Anschlusspanel.
M3. Entfernen Sie die Abdeckung der Sicherung.
Abb. 29: Die Abdeckung der Sicherung (orange markiert)
M4. Entfernen Sie die defekte Sicherung und ersetzen Sie
sie durch eine neue Sicherung des Typs 250V/5Asb.
Sollten Sie keine neue Sicherung bereit haben, nehmen
Sie die Ersatzsicherung von der rechten Seite der Siche
-
rungsabdeckung und setzen Sie die Ersatzsicherung in
die linke Seite ein.
M5. Bringen Sie die Abdeckung der Sicherung wieder an.
6.10 Achskalibrierung
HINWEIS
Verschlechterung der Bearbeitungsergebnisse
durch fehlerhafte Kalibrierung
Die Maschine wird bereits im kalibrierten Zustand ausgelie-
fert. Solange Ihre Bearbeitungsergebnisse einwandfrei sind,
ist eine erneute Kalibrier
ung nicht notwendig. Eine Kalibrie-
rung ist zeitaufwändig und kann im schlimmsten Fall die
Bearbeitungsergebnisse verschlecht
ern, falls Sie nicht richtig
durchgeführt wird.
h Versuchen Sie bei ungenauen Bearbeitungsergebnissen
zunächst die Arbeitsbedingungen zu ändern: Überprü
-
fen Sie die Fixierung des Rohlings, den Zustand des
Werkzeugs oder das Bearbeitungsmaterial.
h Bevor Sie die Maschine neu kalibrieren, kontaktieren Sie
Ihren Kundendienst.
h Nehmen Sie die Messung und Dateneingabe bei der Kali
-
brierung sehr sorgfältig vor. Brechen Sie die Kalibrierung
im Zweifelsfall ab.
Mit Prüf- und
Kalibrierkörpern können Sie die Bearbeitungs
-
ergebnisse der Maschine messen und gegebenenfalls verbes-
sern.
b
Die Dokumentation zur Fertigungssoftware enthält
alle Informationen zur Kalibrierung der Maschine. In
diesemDokumentndenSiedahernurspezischeIn-
formationen zur K4 edition.
Ihr
e K4 edition wird mit einem Kalibrier-Se
t geliefert. Es ent-
hält die folgenden Inhalte:

Kalibrierronden, aus denen Sie Kalibrier- oder Prüfkör
-
per fräsen

Ein Werkzeug zum Fräsen der Kalibrier- oder Prüfkörper

Ein Mikrometer zum Messen der erzielten Genauigkeit
