RICAMBI ED ACCESSORI
13.7 ELENCO DEI RICAMBI TUBO FLESSIBILE DI RISCALDAMENTO 2311657
POS. N° ORD. NOME
1 2312 111 Cavetto marrone (2)
2 2313 390 Bussola (2)
3 9900 325 Vite a testa cilindrica M6x16 DIN 912 (4)
4 2311 137 Piastra di spinta
5 9984 515 Tubo essibile ad alta pressione
DN10-30m
6 3054 990 Manicotto terminale per cavetto (2)
7 2312 199 Tubetto isolante (2)
8 2312 110 Cavetto verde/giallo
9 2311 136 Sensore di chiusura
10 9900 392 Vite a testa cilindrica M4x6 DIN 912 (4)
11 9922 101 Rondella dentata A4,3 DIN6797
12 2308 061 Sensore di temperatura NTC
13 2312 115 Filo di riscaldamento

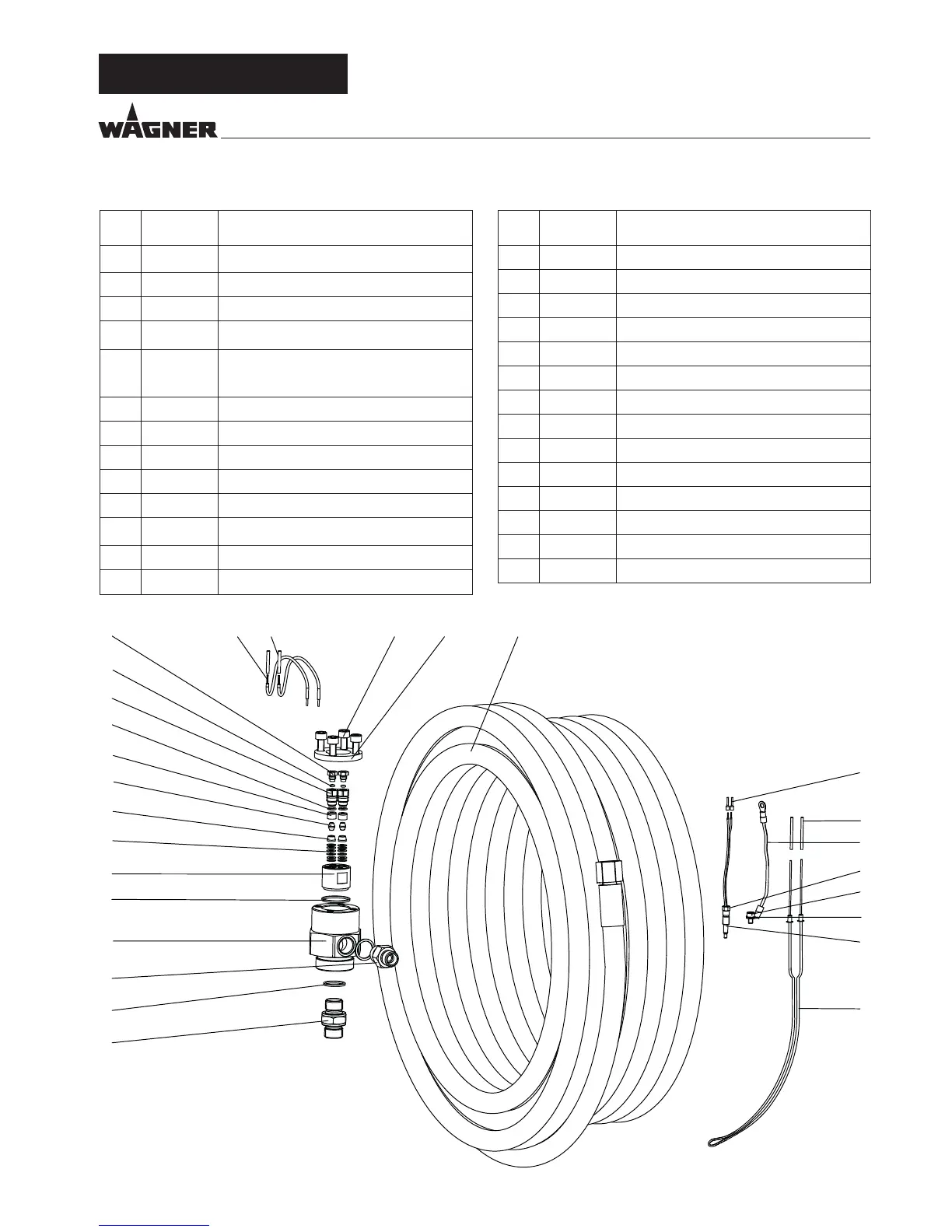

Figura dei ricambi tubo essibile di riscaldamento
POS. N° ORD. NOME
14 2308 887 Raccordo doppio
15 9970 103 Anello di tenuta (2)
16 0341 464 Supporti tubo
17 2311 135 Scatola passante
18 0341 331 Anello di tenuta
19 2311 134 Passalo
20 9923 513 Molla a tazza (8)
21 0335 320 Elemento di spinta (2)
22 2309 790 Guarnizione a manicotto (2)
23 0149 397 Guarnizione (2)
24 9971 003 O-ring (2)
25 0344 431 Elemento lettato (2)
26 9971 189 O-ring (2)
27 0344 432 Elemento lettato (2)
